20

구성품 개요

BAT1

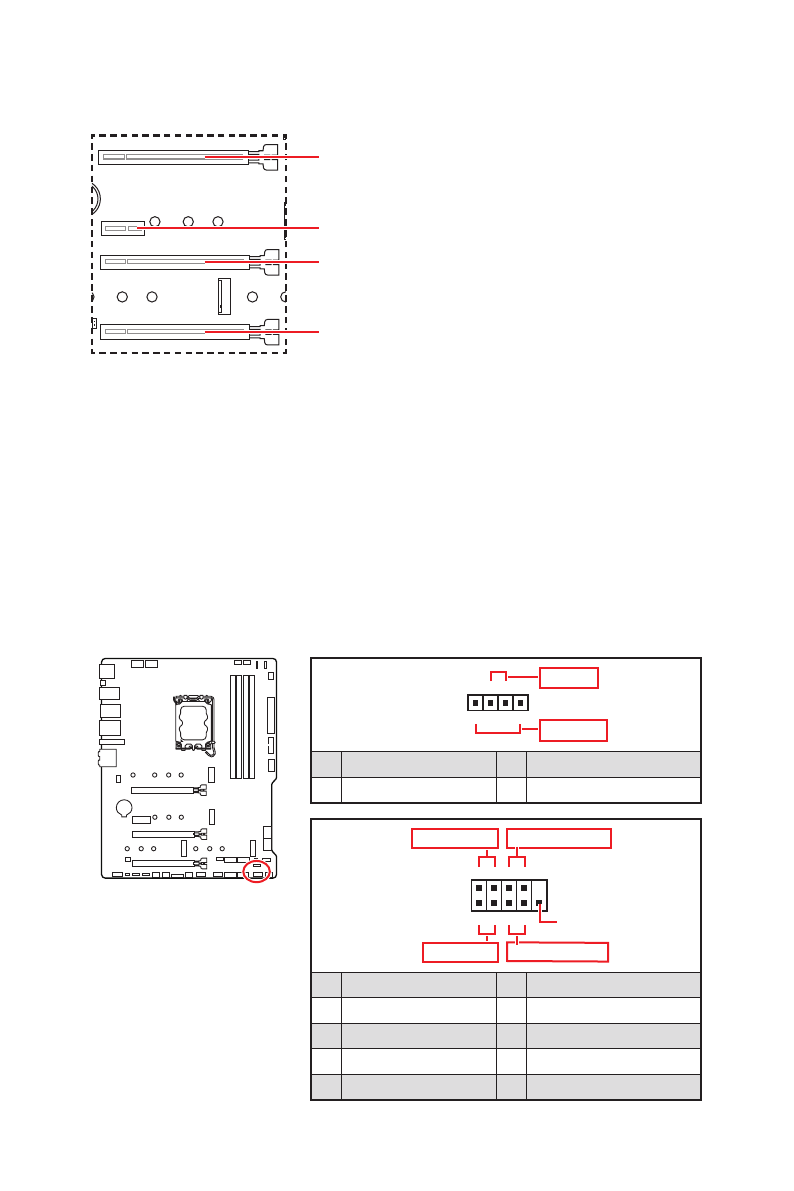

PCI_E1~4: PCIe 확장 슬롯

PCI_E1

: PCIe 5.0 x16 ( CPU)

PCI_E2

: PCIe 3.0 x1 ( Z690 칩셋)

PCI_E3

: P

CIe 3.0 x4 ( Z690 칩셋)

PCI_E4

: P

CIe 3.0 x1 ( Z690 칩셋)

⚠

중요사항

∙

크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을

방지하기 위해

MSI 그래픽 카드 지지대

와 같은 장치를 사용하시면 더욱 안전합니다.

∙

하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면

PCI_E1

슬롯을 사용할

것을 추천합니다.

∙

확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으세요.

확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를

읽으세요.

JFP1, JFP2: 전면 패널 커넥터

이 커넥터를 사용하여 전면 패널에 있는 스위치 및 LED를 연결할 수 있습니다.

1

2

10

9

+

+

+

-

-

-

-

+

전원 LED

HDD LED

리셋 스위치

Reserved

전원 스위치

JFP1

1

HDD LED +

2

Power LED +

3

HDD LED -

4

Power LED -

5

Reset Switch

6

Power Switch

7

Reset Switch

8

Power Switch

9

Reserved

10

No Pin

1

JFP2

+

+

-

-

Speaker

Buzzer

1

Speaker -

2

Buzzer +

3

Buzzer -

4

Speaker +
