23

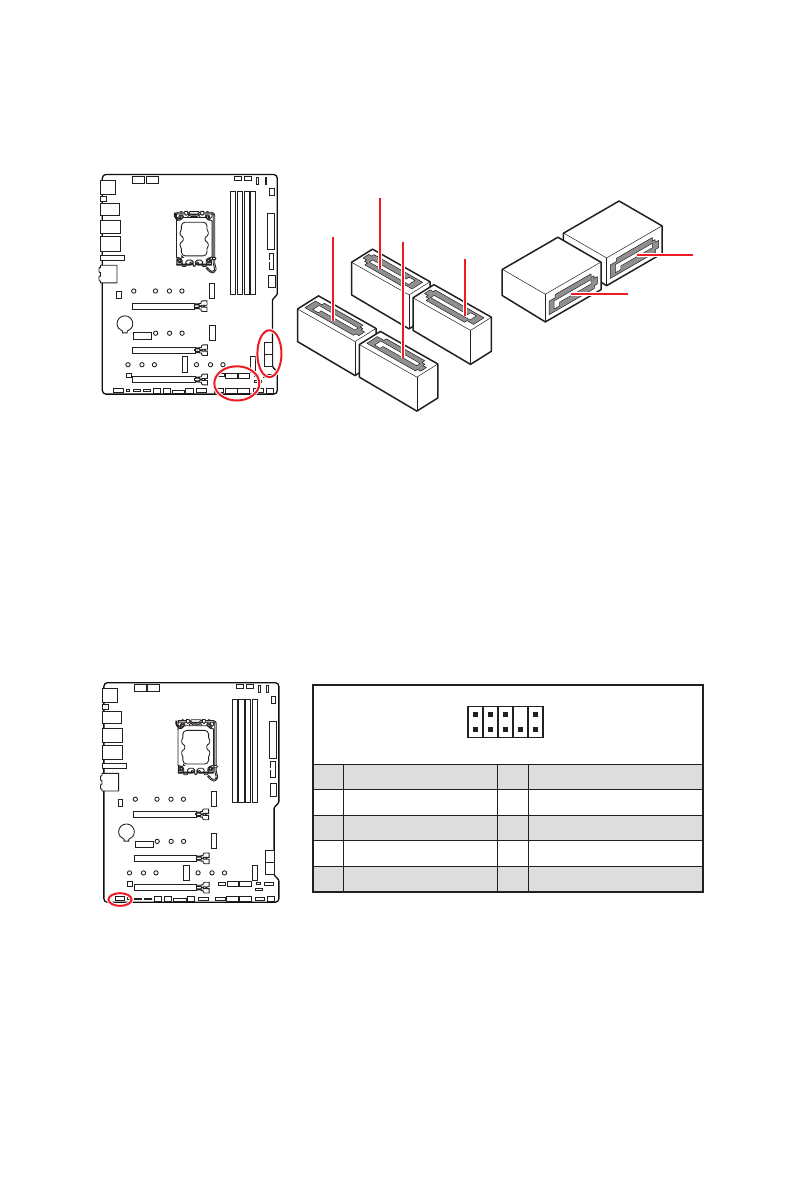

구성품 개요
JAUD1: 전면 오디오 커넥터
이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
SATA1~6: SATA 6Gb/s 커넥터
이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다 . 각 커넥터에 하나의 SATA 장치를 연결할
수 있습니다 .
SATA1
⚠
중요사항
∙
SATA 케이블을 90 도로 꺽지 마십시오 . 그럴 경우 , 전송 중 데이터가 손상될 수 있습니다 .
∙
SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만. 공간 절약을 위해 플랫 커넥터를
메인보드에 연결할 것을 권장합니다.
SATA2
SATA6
SATA5
SATA4
SATA3
