25

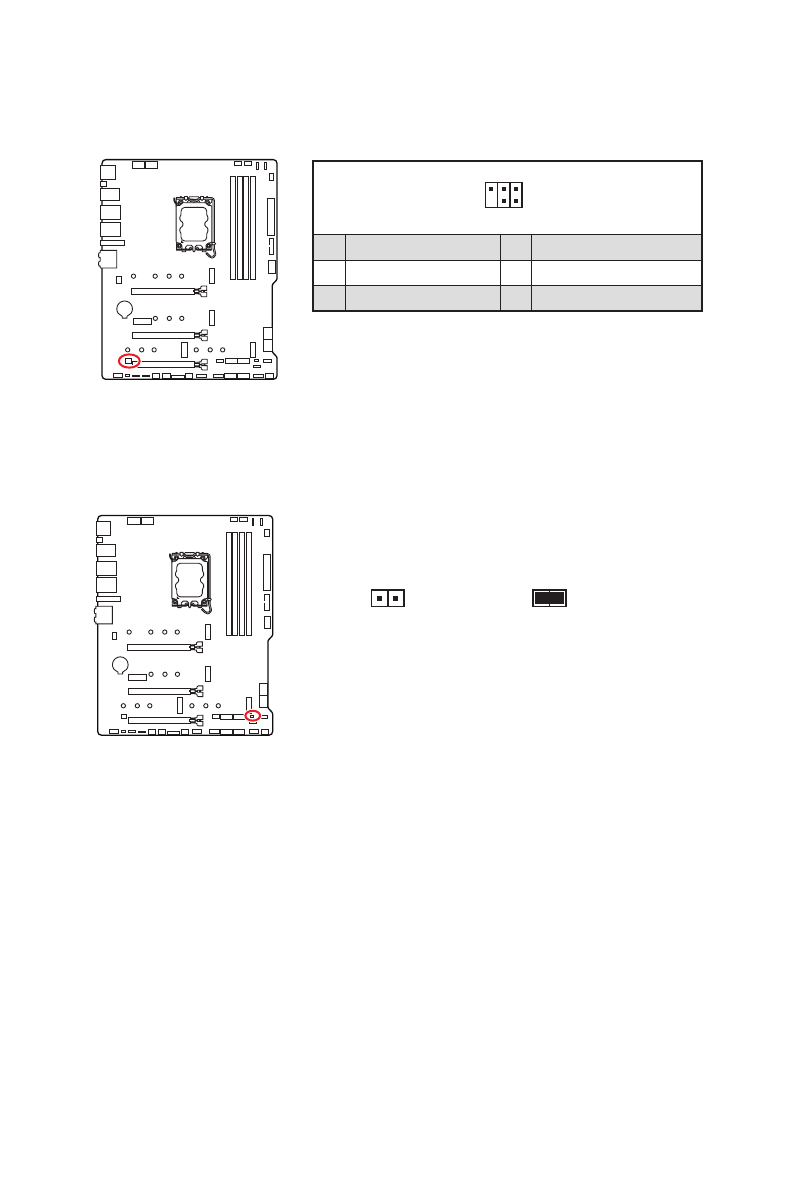

Overview of Components
JDASH1 : Tuning Controller connector
This connector is used to connect an optional Tuning Controller module.
1
2
6
5
1
No Pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
JCI1: Chassis Intrusion Connector
This connector allows you to connect the chassis intrusion switch cable.
Normal
(default)
Trigger the chassis
intrusion event
Using chassis intrusion detector
1.
Connect the
JCI1
connector to the chassis intrusion switch/ sensor on the chassis.
2.
Close the chassis cover.
3.
Go to
BIOS > SETTINGS > Security > Chassis Intrusion Configuration
.
4.
Set
Chassis Intrusion
to
Enabled
.
5.
Press
F10
to save and exit and then press the
Enter
key to select
Yes
.
6.
Once the chassis cover is opened again, a warning message will be displayed on
screen when the computer is turned on.
Resetting the chassis intrusion warning
1.
Go to
BIOS > SETTINGS > Security > Chassis Intrusion Configuration
.
2.
Set
Chassis Intrusion
to
Reset
.
3.
Press
F10
to save and exit and then press the
Enter
key to select
Yes
.
