14
Rear I/O Panel

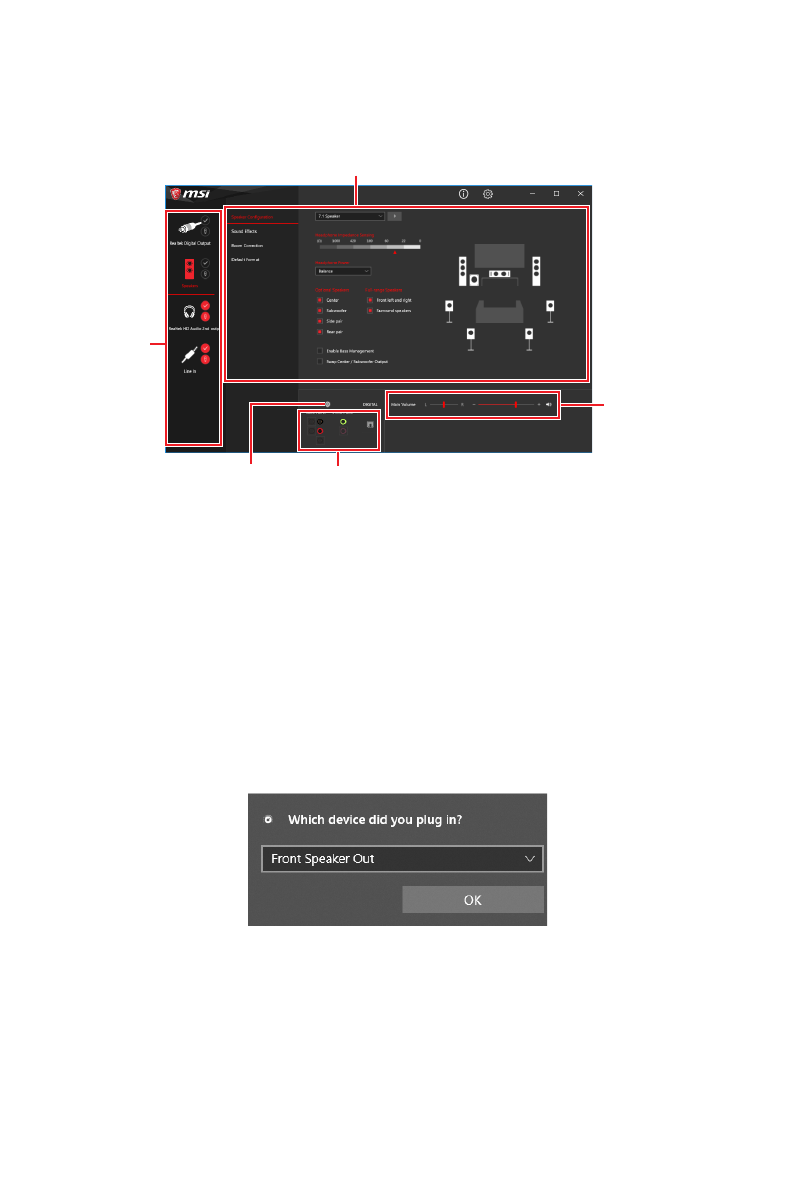

Realtek Audio Console
After Realtek Audio Console is installed. You can use it to change sound settings to get
better sound experience.
∙
Device Selection
- allows you to select a audio output source to change the related
options. The
check
sign indicates the devices as default.
∙
Application Enhancement
- the array of options will provide you a complete
guidance of anticipated sound effect for both output and input device.
∙
Main Volume
- controls the volume or balance the right/left side of the speakers
that you plugged in front or rear panel by adjust the bar.
∙
Jack Status
- depicts all render and capture devices currently connected with your
computer.
∙ Connector Settings
- configures the connection settings.
Auto popup dialog
When you plug into a device at an audio jack, a dialogue window will pop up asking you
which device is current connected.
Each jack corresponds to its default setting as shown on the next page.
⚠
Important
The pictures above for reference only and may vary from the product you purchased.
Jack Status
Connector Settings
Device
Selection
Main Volume
Application Enhancement
