Встроенные индикаторы

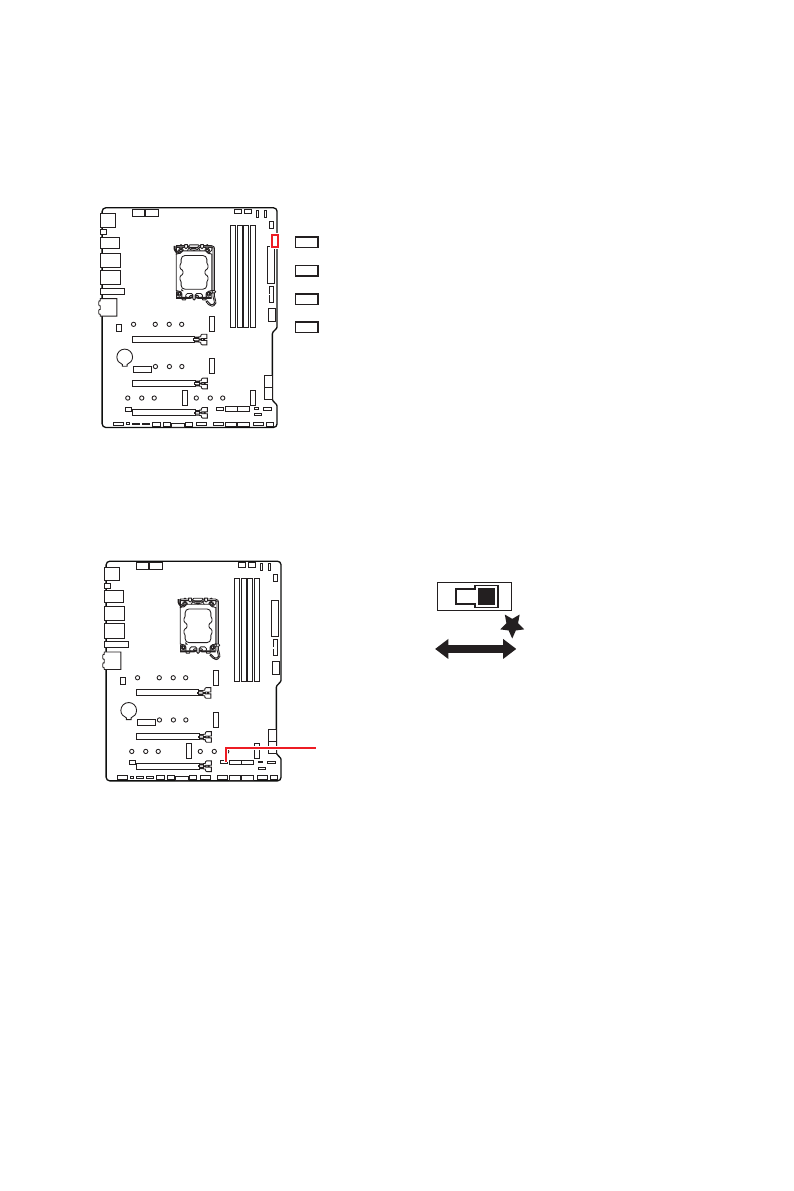

Индикаторы отладки EZ
Данные светодиоды показывают состояния отладки материнской платы.
CPU
- процессор не обнаружен или поврежден.
DRAM
- память DRAM не обнаружена или повреждена.
VGA
- видеокарта не обнаружена или повреждена.
BOOT
- устройство загрузки не обнаружено или
повреждено.
Встроенные индикаторы
LED_SW1: Переключатель для управления индикаторами
Этот переключатель используется для включения/ выключения всех индикаторов
на материнской плате.
LED_SW1
LED_OFF
LED_ON
(По умолчанию)
