18
元件總覽
⚠
重要
∙
請務必先將電源線由電源插座移除,再安裝或取下中央處理器。
∙
CPU 安裝後,仍請將 CPU 腳座的保護蓋留存。日後若需送修主機板,腳座上必須裝有保
護蓋,才符合微星的 Return Merchandise Authorization (RMA) 要求,以保固維修主機板。
∙
安裝 CPU 後,請務必在其上裝散熱器。CPU 須裝有散熱器才能避免過熱,並維持系統穩
定。
∙
務必確認 CPU 已與散熱器緊密地結合,再啟動電腦系統。
∙
溫度過高會嚴重損壞 CPU 和系統。請確保散熱器正常運作,以免 CPU 過熱。請於 CPU
與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱。
∙
若 CPU 未安裝在主機板上,請務必將 CPU 腳座的保護蓋裝回腳座上。
∙
如果您選購的是獨立包裝的處理器與散熱器/ 風扇,請參閱散熱器/ 風扇包裝內的文件,
以了解詳細的安裝方式。
∙
本主機板雖設計為可支援超頻,但在進行超頻之前,請確認系統的其他零組件可承受超
頻設定。不建議進行任何超出本產品規格以外的操作,MSI® 亦無法保證此類操作所可能
造成的損壞及風險。

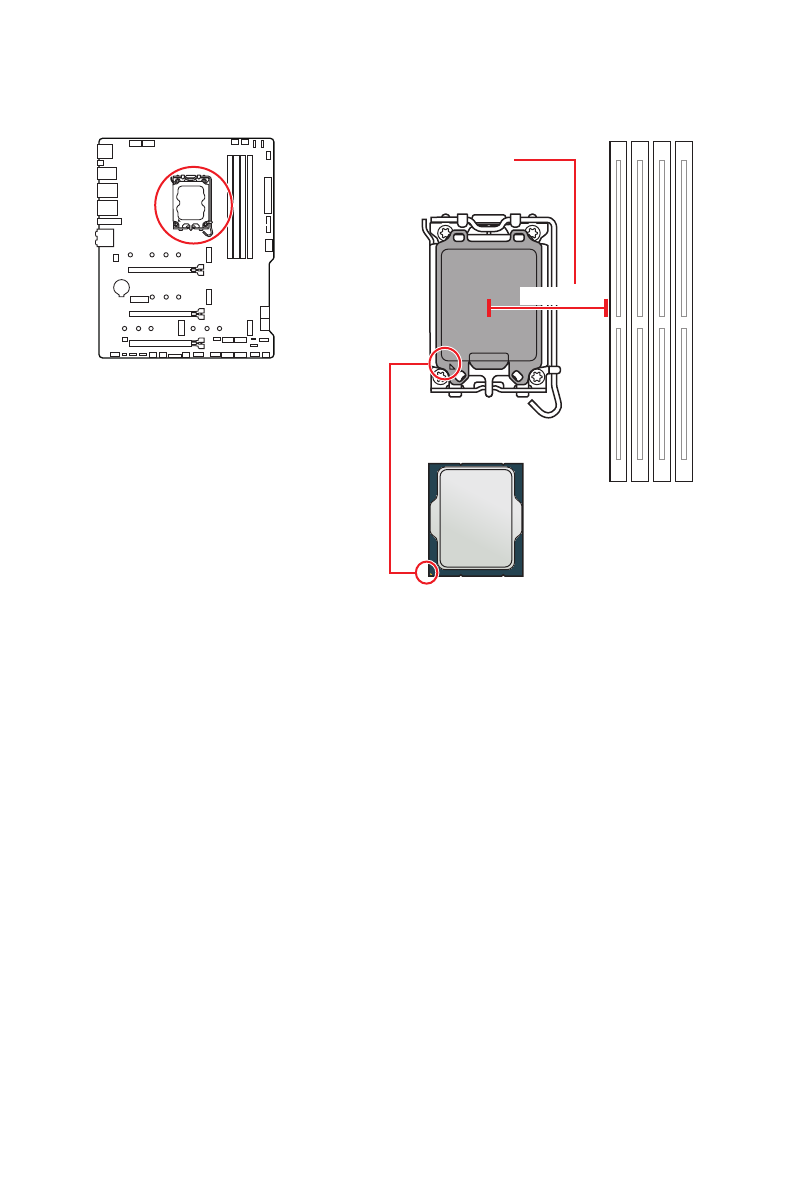

CPU 腳座
LGA1700 CPU 介紹
LGA1700 CPU
正面有四個
凹槽
與一個
金
色三角形
,以利處理器能正確地裝入主機
板的腳座。金色三角形即是第一腳位所在
的位置。
CPU 中央點到最靠近的 DIMM 插
槽之距離
52.4 mm
