25
コンポーネントの概要

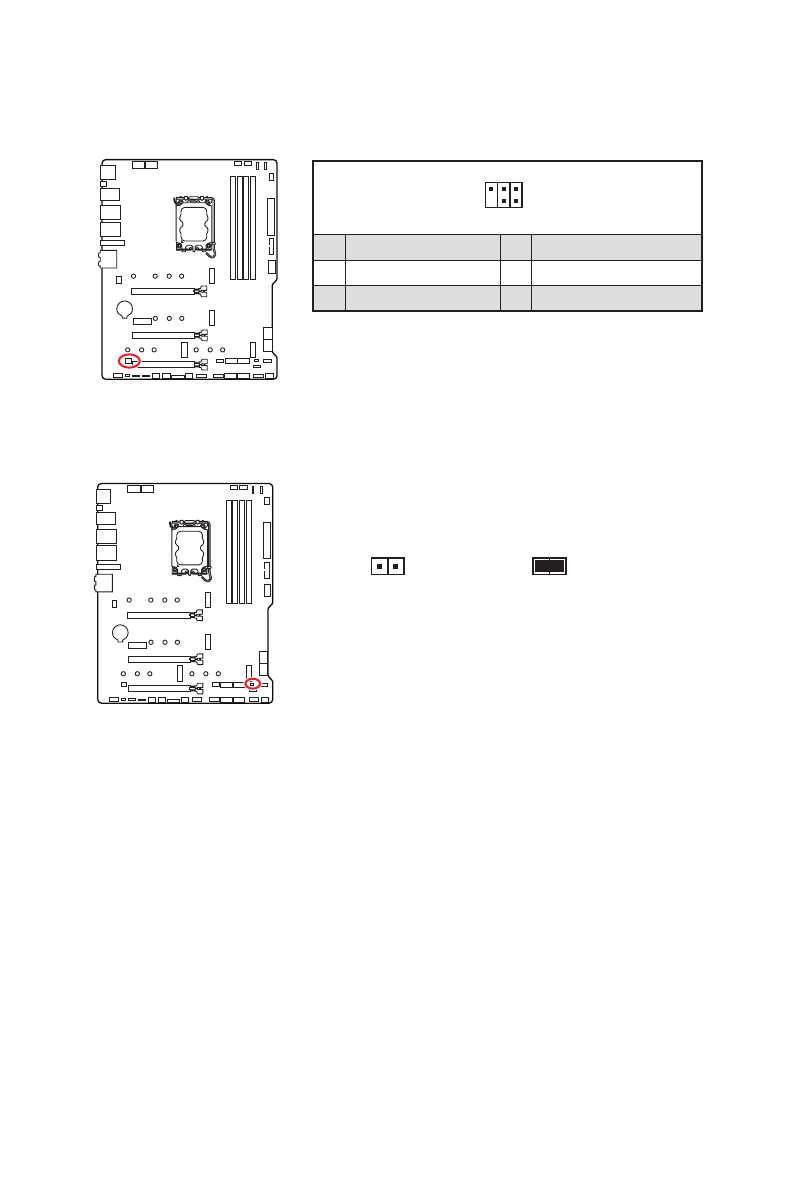

JDASH1 : チューニングコントローラーコネクター
このコネクタはオプションのチューニングコントローラーモジュールを接続します。
1
2
6
5
1
No Pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
JCI1: ケース開放スイッチコネクター
このコネクターにはケース開放スイッチケーブルを接続します。
正常
(デフォルト)
ケース開放イベントト
リガー有効
ケース開放検知機能の使い方
1.
JCI1
コネクターをケース開放スイッチ/センサーに接続します。
2.
ケースのカバーを閉じます。
3.
BIOS > SETTINGS > Security > Chassis Intrusion Configuration
に入ります。
4.
Chassis Intrusion
を
Enabled
に設定します。
5. F10
を押すと、設定を保存して終了するかメッセージが出ますので、
Enter
キーを押して
Yes
を選択します。
6.
ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時に警
告メッセージが表示されます。
ケース開放警告のリセット
1.
BIOS > SETTINGS > Security > Chassis Intrusion Configuration
に入ります。
2.
Chassis Intrusion
を
Reset
に設定します。
3. F10
を押すと、設定を保存して終了するかメッセージが出ますので、
Enter
キーを押して
Yes
を選択します。
