元件總覽

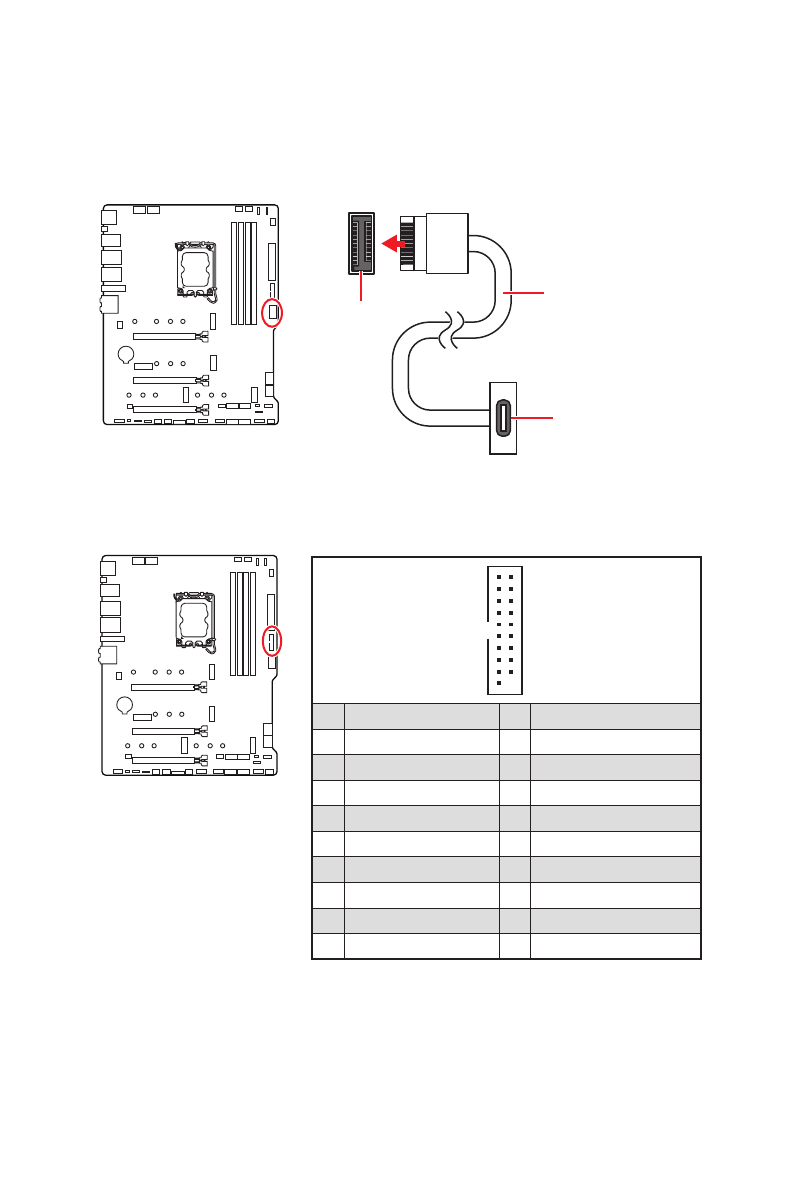

JUSB3: USB 3.2 Gen 1 接頭
這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。
⚠
重要
請注意，電源和接地針腳必須正確連接，以免造成組件受損。
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
Ground
20
No Pin
JUSB4: USB 3.2 Gen 2 Type-C 接頭
這個接頭可供連接前面板上的 USB 3.2 Gen 2 Type-C 接頭，這個接頭具有防呆設計。請務
必以相對應的方向正確連接。
JUSB4
USB Type-C 連
接線
前面板上的 USB
Type-C 連接埠
