25
구성품 개요

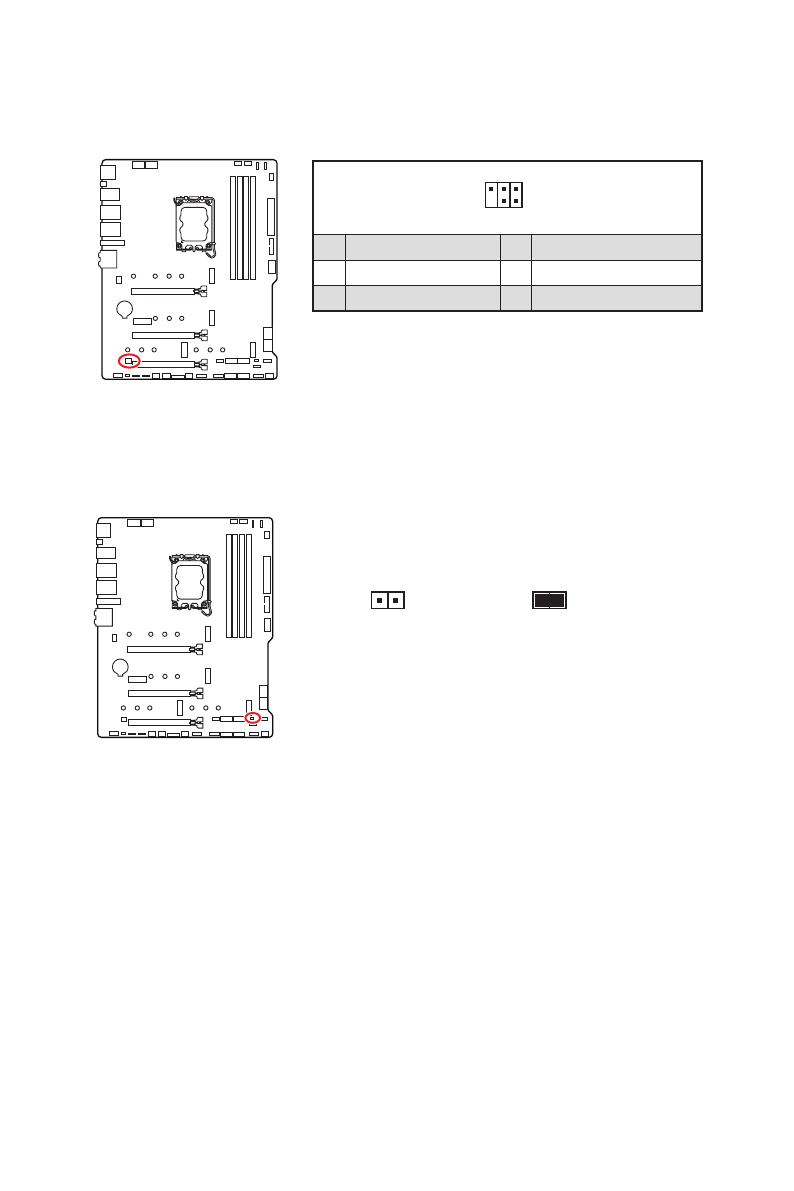

JDASH1 : 튜닝 컨트롤러 커넥터
이 커넥터를 사용하여 옵션인 튜닝 컨트롤러 모듈을 연결할 수 있습니다.
1
2
6
5
1
No Pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
JCI1: 섀시 침입 커넥터
이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다.
표준 상태
(기본 설정)
섀시 침입 이벤트
트리거
섀시 침입 탐지기 사용하기
1.
JCI1
섀시의 섀시 침입 스위치/ 센서에 연결합니다.
2.
섀시 커버를 닫습니다.
3.
BIOS > SETTINGS > Security > Chassis Intrusion Configuration(섀시 침입 구성)
으로
이동합니다.
4.
Chassis Intrusion (섀시 침입)
항목을
Enabled(사용)
으로 설정합니다.
5.
F10키를 눌러 변경 값을 저장하고 종료합니다.
Enter
키를 누른 후
Yes
를 선택합니다.
6.
섀시 커버가 다시 열리면 컴퓨터를 켤 때 알람 메시지가 화면에 나타납니다.
섀시 침입 알람 재설정하기
1.
BIOS > SETTINGS > Security > Chassis Intrusion Configuration
으로 이동합니다.
2.
Chassis Intrusion (섀시 침입 구성)
을
Reset (리셋)
으로 설정합니다.
3. F10
키를 눌러 변경 값을 저장하고 종료합니다.
Enter
키를 누른 후
Yes
를 선택합니다.
