27
구성품 개요

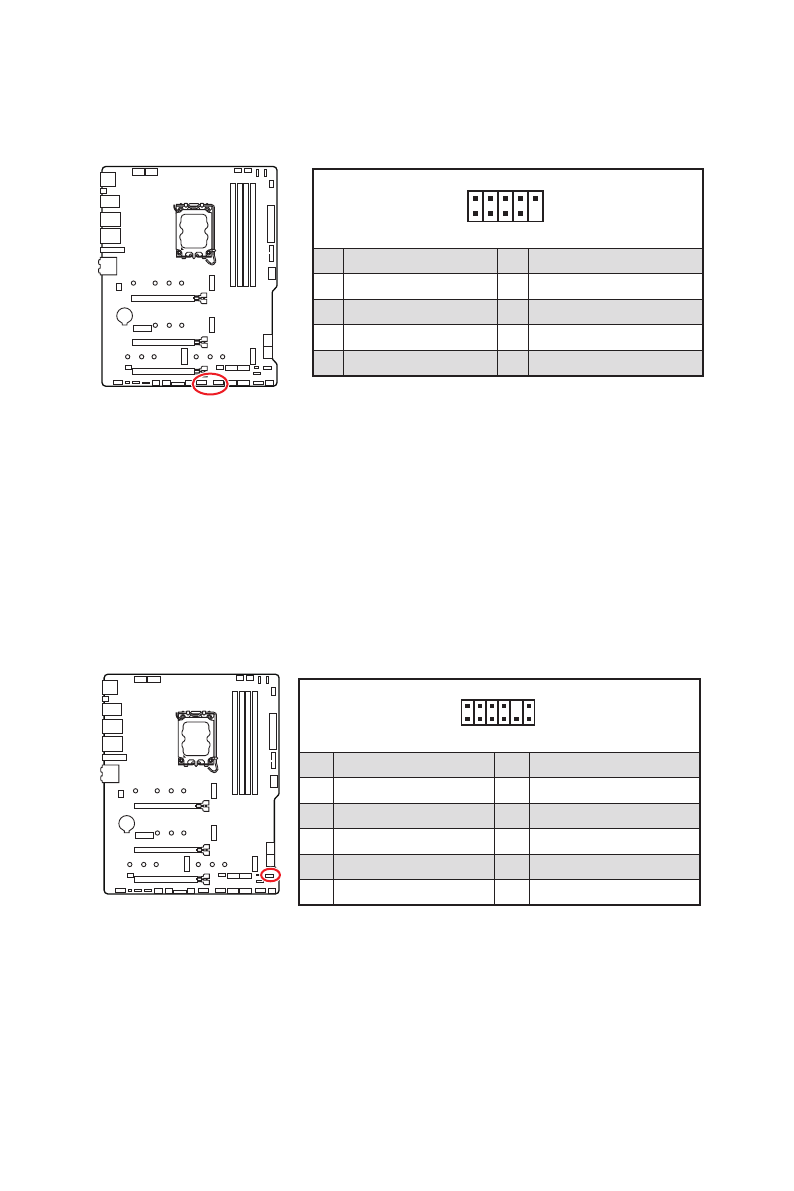

JUSB1~2: USB 2.0 커넥터
이 커넥터를 사용하여 전면 패널의 USB 2.0 포트를 연결할 수 있습니다 .
1
2
10
9
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
⚠
중요사항
∙
VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
∙
USB 포트를 통하여 iPad, iPhone 및 iPod 를 충전하려면 MSI
®
센터 유틸리티를 설치하시기
바랍니다 .
JTPM1: TPM 모듈 커넥터
이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다 . 자세한 내용과 사용방법은
TPM 보안 플랫폼 설명서를 참조하세요 .
1
2
12
11
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out (SPI Data)
4
Master Out Slave In (SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
