13

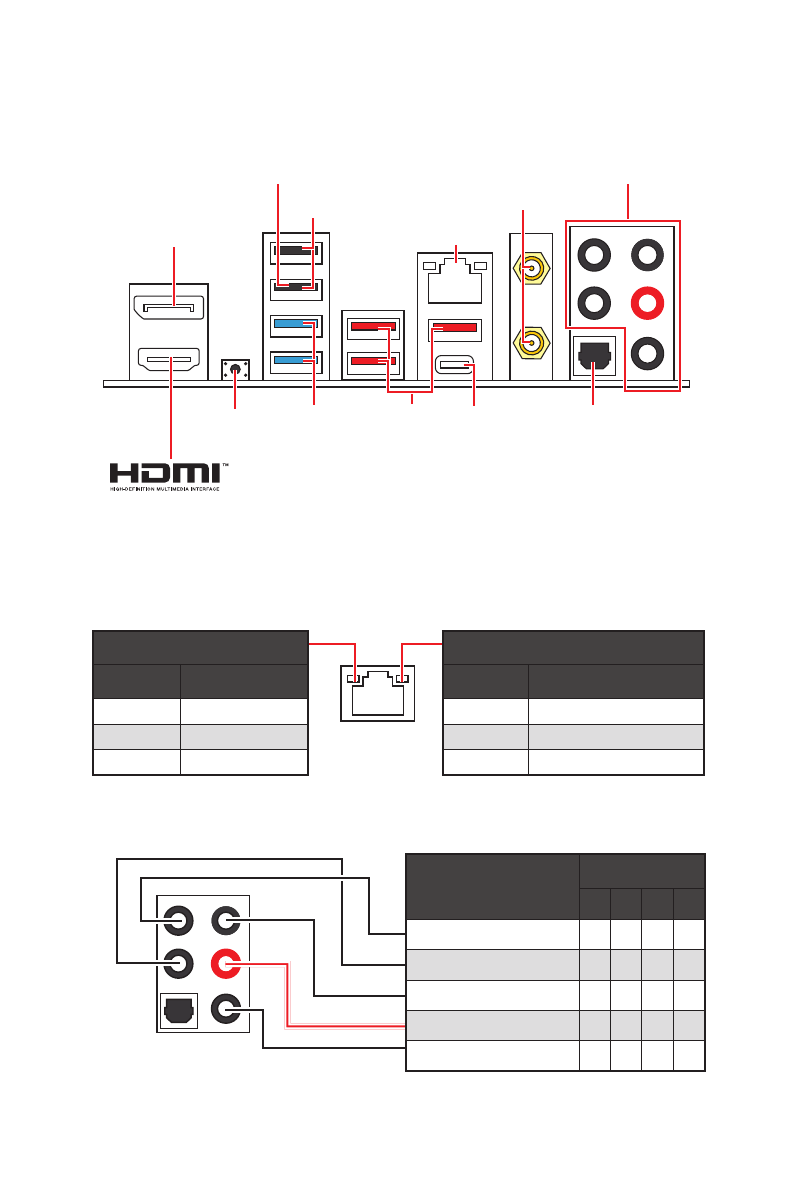

后置 I/O 面板
音频端口配置
音频端口
通道
2
4
6
8
中置/ 超重低音输出
●
●
后置喇叭输出
●
●
●
音频输入/ 侧置喇叭输出
●
音频输出/ 前置喇叭输出
●
●
●
●
麦克风输入
(●： 连接，
空白
： 空)
LAN 端口 LED 状态表
连线/ 工作灯号
状态
描述
关
网络未连接
黄色
网络已连接
闪烁
网络数据在使用中
速度灯号
状态
描述
关
传输速率 10 Mbps
绿色
传输速率 100/1000 Mbps
橙色
传输速率 2.5 Gbps
后置 I/O 面板
∙ 更新 BIOS 端口/ 按钮
- 请参阅第 37 页的更新 BIOS 按钮部分。
USB 3.2
Gen 2x2
(20Gbps)
Type-C
更新 BIOS
按钮
2.5Gbps
LAN
Wi-Fi 天线接口
USB 2.0
Type-A
USB 3.2
Gen 2
(10Gbps)
Type-A
USB 3.2
Gen 1
(5Gbps)
Type-A
DisplayPort 端口
音频端口
光纤
S/PDIF
输出
更新 BIOS
端口
Содержание
- 7 VII; Installing the Motherboard/ Installation des Motherboards/
- 128 Содержание
- 129 Установка ОС, драйверов и MSI Center
- 130 Безопасное использование продукции
- 131 Уведомление о стойках для крепления материнской платы
- 132 Технические характеристики
- 133 Подключение; RAID
- 134 Аудио
- 136 Программное; Функции MSI
- 137 Эксклюзивные
- 139 Комплект поставки; Материнская плата; Документы; Диск с утилитами; Кабели
- 140 Конфигурация портов Аудио; Порты Аудио; Таблица состояний индикатора порта LAN; Задняя панель портов ввода/ вывода; ∙ Порт/Кнопка Flash BIOS
- 141 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 142 Подключение наушников и микрофона
- 145 выемки
- 146 Слоты DIMM; Рекомендации по установке модулей памяти
- 147 MSI Graphics Card Bolster
- 148 Установка устройства в разъем M.2
- 150 JAUD1: Разъем аудио передней панели
- 152 JDASH1: Разъем контроллера настройки; JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; Сброс сообщения об открытии корпуса
- 154 JTPM1: Разъем модуля ТРМ
- 155 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 156 Сброс настроек BIOS до значений по умолчанию; JTBT1: Разъем для установки карты расширения
- 157 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 158 Подключение адресных RGB светодиодных лент
- 159 Индикаторы отладки EZ; Встроенные индикаторы; LED_SW1: Переключатель для управления индикаторами
- 160 Установка Windows 10/ Windows 11; Установка драйверов; Инструкции по использованию MSI Center
- 161 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?
- 162 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 163 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 164 Обновление BIOS при помощи MSI Center; Обновление BIOS при помощи кнопки Flash BIOS; порт Flash BIOS
- 319 ENGLISH; FRANÇAIS; РУССКИЙ
