组件概述
JUSB3: USB 3.2 Gen 1 接口
此接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。
⚠
注意
请注意，电源和接地针脚必须正确连接以避免可能的损坏。
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
Ground
20
No Pin

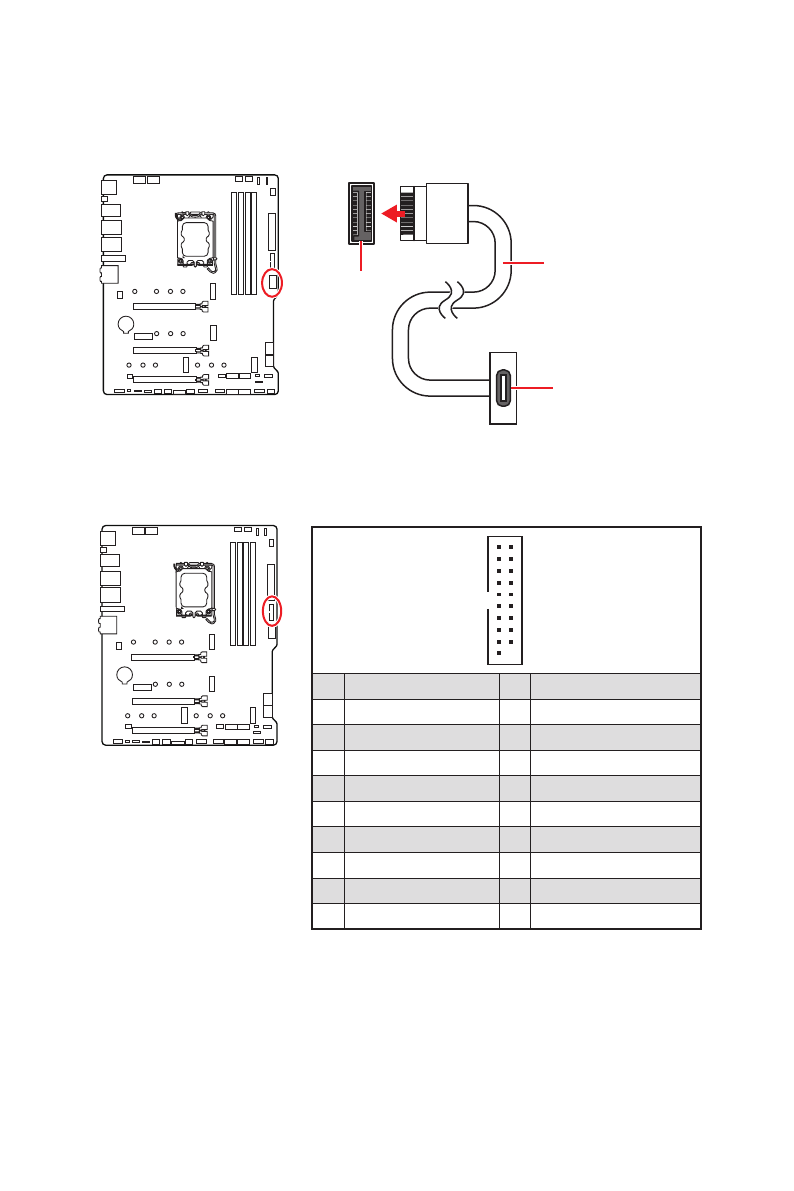

JUSB4: USB 3.2 Gen 2 Type-C 接口
此接口允许您在前置面板上来连接 USB 3.2 Gen 2 Type-C 接口。该接口具有防呆设计。当
您连接电缆时，请务必将其与相应的方向连接。
JUSB4
USB Type-C 电缆
前置面板上的 USB
Type-C 端口
