INSTRUCCIONES PARA EL INSTALADOR

NOTA PARA EL DEPÓSITO DE EXPANSIÓN

La caldera dispone de serie de un depósito de expansión con una capacidad de 7,5 litros y una presión de precarga de 1 bar.
El volumen de agua total máximo de la instalación se determina según la presión hidrostática y para una temperatura media del
agua de 80°C (impulsión: 95°C retorno: 75°C).

Presión hidrostática (m)

5

6

7

8

9

10

Volumen máximo de la instalación (l)

138

131

119

107

97

87

G”3/4 IMPULSIÓN CALEFACCIÓN

G”1/2 SALIDA AGUA CALIENTE SANITARIA

G”3/4 RETORNO CALEFACCIÓN

G”1/2 ENTRADA AGUA FRÍA SANITARIA

G”3/4 ENTRADA GAS EN LA CALDERA

ADVERTENCIA

Apretar con cuidado los empalmes hidráulicos en los niples de la caldera (par de apriete máximo 30 Nm).

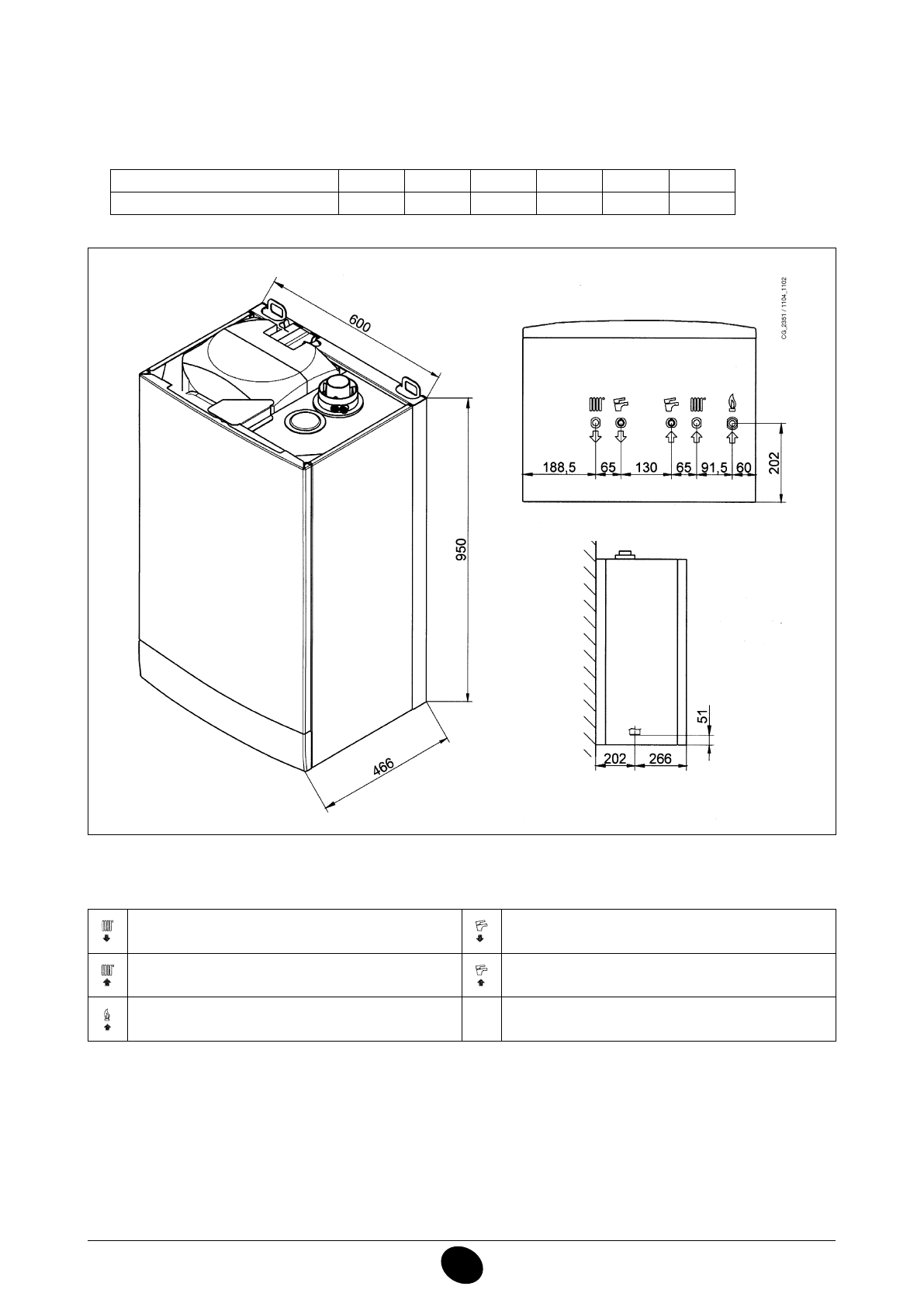

Figura 4
