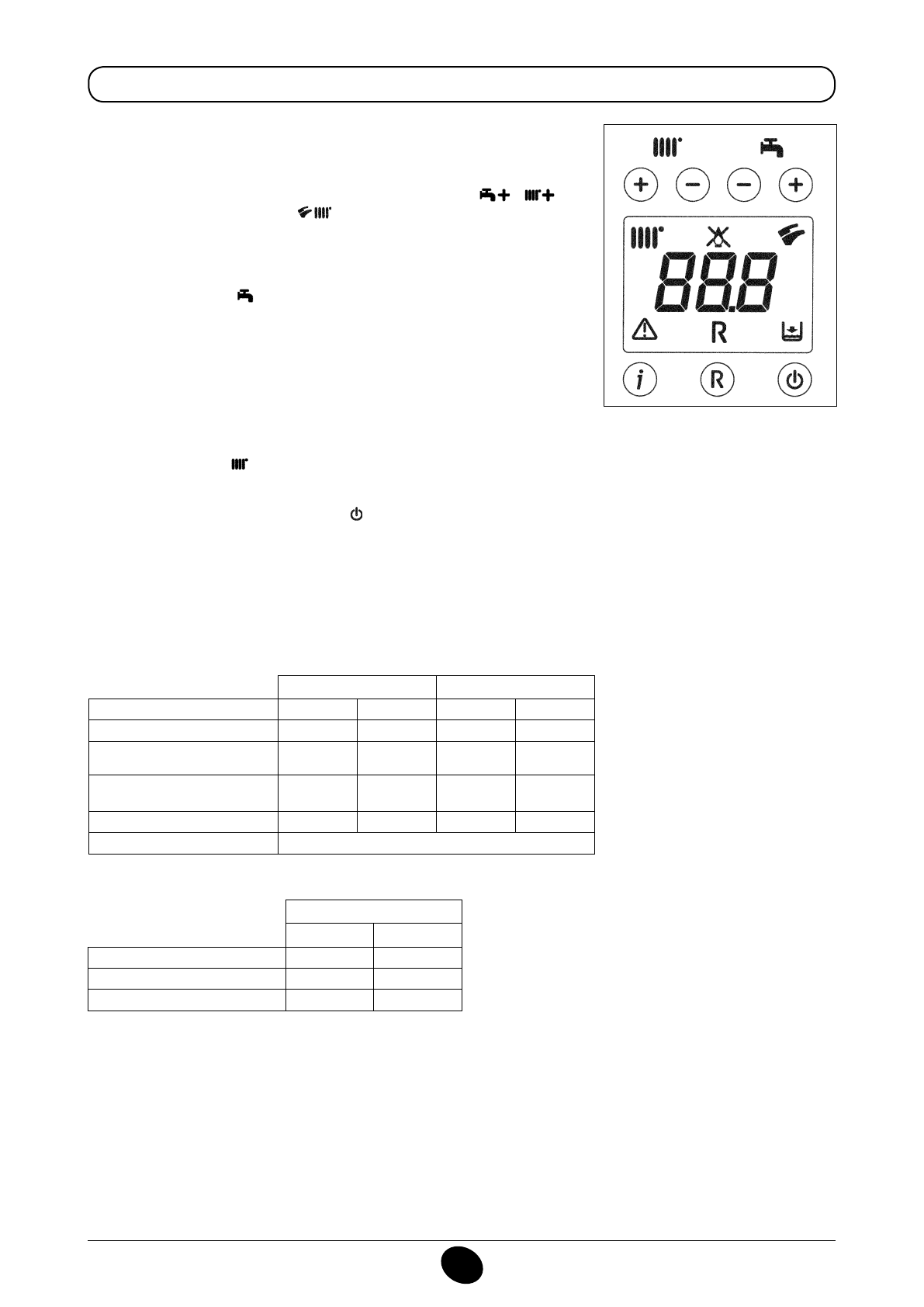

45

71.06199.02 - IT

ISTRUZIONI DESTINATE ALL’INSTALLATORE

19.1 FUNZIONE DI TARATURA DELLA VALVOLA GAS

Nota

La funzione si disattiva automaticamente dopo un tempo di 15 minuti al termine del quale la scheda elettronica ritorna
allo stato di funzionamento precedente all’attivazione della funzione stessa oppure al raggiungimento della temperature
massima impostata.

Per facilitare le operazioni di taratura della valvola gas, è possibile impostare la

funzione taratura direttamente sul pannello comandi della caldaia procedendo
come di seguito descritto:

a)

  premere contemporaneamente per almeno 6 secondi i tasti

 e

b)

  dopo circa 6 secondi i simboli

 lampeggiano;

c)

  il display visualizza, con un intervallo di 1 secondo, “

100

” e la

temperatura di

mandata

.

  In questa fase la caldaia funziona alla massima potenza in riscaldamento

(100%).

d)

 Premendo i tasti

+/-

 è possibile impostare istantaneamente (100% o 0%)

la potenza della caldaia;

e)

  Regolare la vite

“Pmax/Pmin”

 (igura 10) ino ad ottenere il valore di pressione

riportato nella Tabella 1.

  Per regolare la pressione alla potenza massima agire sulla vite “

Pmax

” (ig.

10), ruotare in senso orario per aumentare o in senso antiorario per diminuire
la pressione al bruciatore.

  Per regolare la pressione alla potenza minima agire sulla vite “

Pmin

” (ig. 10),

ruotare in senso antiorario per aumentare o in senso orario per diminuire la
pressione al bruciatore.

f)

  premendo i tasti

+/-

 è possibile impostare gradualmente il livello di potenza

desiderato (intervallo = 1%).

Per uscire dalla funzione, premere il tasto  .

0805_2302 / 1002_1201

Consumo 15°C-1013 mbar

24 BIC FF - 24 BIC

G20

G31

Potenza nominale

2,73 m

3

/h

2,00 kg/h

Potenza ridotta

1,26 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

46,34 MJ/kg

Tabella 2

* 1 mbar = 10,197 mmH

2

O

Tabella ugelli bruciatore

24 BIC FF

24 BIC

tipo di gas

G20

G31

G20

G31

diametro ugelli (mm)

1,18

0,69

1,18

0,69

Pressione bruciatore (mbar*)

POTENZA RIDOTTA

1,7

6,9

1,6

6,6

Pressione bruciatore (mbar*)

POTENZA

 NOMINALE

7,8

24,7

7,5

18,1

Diametro diaframma gas (mm)

4,2

3,5

4,2

3,5

N° ugelli

18

Tabella 1
