INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

19. PROCÉDURE DE CHANGEMENT DE GAZ

La chaudière peut être transformée par un professionnel pour l’utilisation du gaz naturel (G20, G25) ou avec du gaz liquide
(G31) .
La procédure est la suivante:

A)  Remplacement des injecteurs

•   dégager soigneusement le brûleur principal de son logement;
•   remplacer les injecteurs du brûleur principal et bien les visser à fond ain d’éviter les fuites de gaz.

 Le diamètre des

buses est indiqué dans le tableau 1.

•   oter le diaphragme au niveau du bloc gaz (voir igure 10) et mettre en place le diaphragme propane.

Remarque:

 il n’est pas nécessaire de modiier le paramètre F02.

B)   Etalonnage du régulateur de pression

•   relier la prise de pression positive d’un manomètre différentiel, de préférence à eau, à la prise de pression (Pb) du rac

-

cord gaz  (igure 10). Relier, pour les modèles à chambre étanche, la prise négative du manomètre à un “T” spéciique
permettant de relier ensemble la prise d’équilibrage de pression de la chaudière, la prise d’équilibrage de pression de
la vanne gaz (Pc) et le manomètre lui-même. (Une mesure équivalente peut être effectuée en reliant le manomètre à

la prise de pression (Pb) et sans le panneau de façade de la chambre étanche);

Une mesure de la pression aux brûleurs effectuée sans respecter la méthode décrite pourrait être faussée du fait qu’elle
ne tiendrait pas compte de la dépression créée par le ventilateur dans la chambre étanche.

B1) Réglage à la puissance nominale :

•    ouvrir le robinet du gaz;
•   appuyer sur la touche

 (igure 1) et mettre la chaudière sur la position hiver;

•   forcer la chaudière en puissance maximale, voir procédure en paragraphe 19.1;
•   enlever le couvercle du modulateur;
•   régler la vis en laiton (a) selon igure 11 jusqu’à ce qu’on obtienne les valeurs de pression indiquées dans le tableau

1;

•   s’assurer que la pression d’alimentation de la chaudière, mesurée au niveau de la prise de pression (Pa) de la vanne

gaz (igure 10) soit correcte (

37 mbar

 pour gaz pro  pane,

20 mbar

 pour gaz G20 ou

25 mbar

 pour gaz G25).

B2) Réglage à la puissance réduite :

•   débrancher le câble d’alimentation du modulateur et dévisser la vis rouge (b) selon igure 11 jusqu’à ce qu’on atteigne

la valeur de pression correspondant à la puissance réduite (voir tableau 1);

•   connecter de nouveau le câble;
•   monter le couvercle du modulateur puis serrer la vis de ixation.

B3) Vériications inales

•   indiquer sur la plaque signalétique le type de gaz et l’étalonnage effectué.

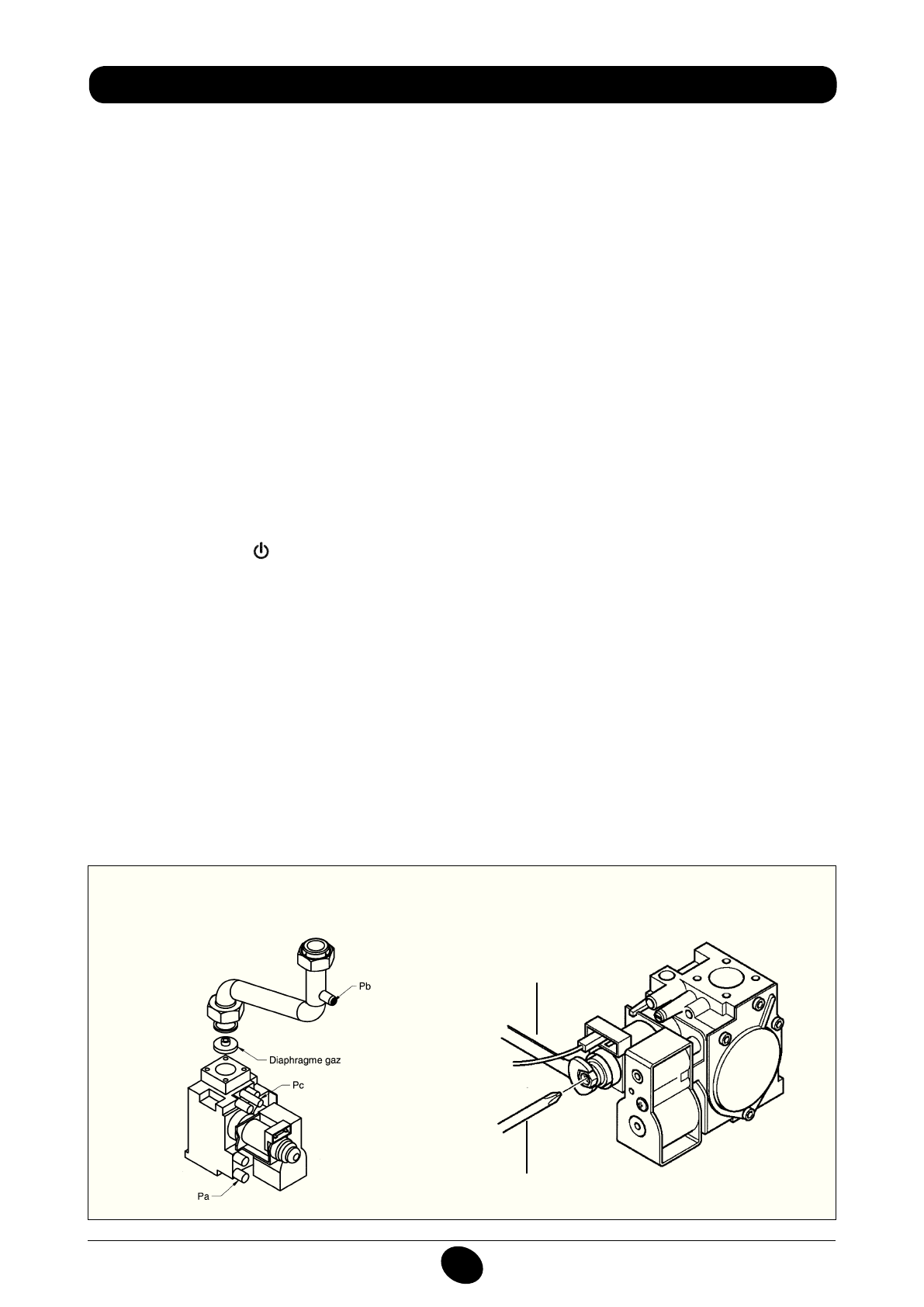

Figure 10

vanne Sit

mod. SIGMA 845

CG_2347 / 1104_0401

b

a

0605_1502

Figure 11
