54

71.06199.02 - IT

ISTRUZIONI DESTINATE ALL’INSTALLATORE

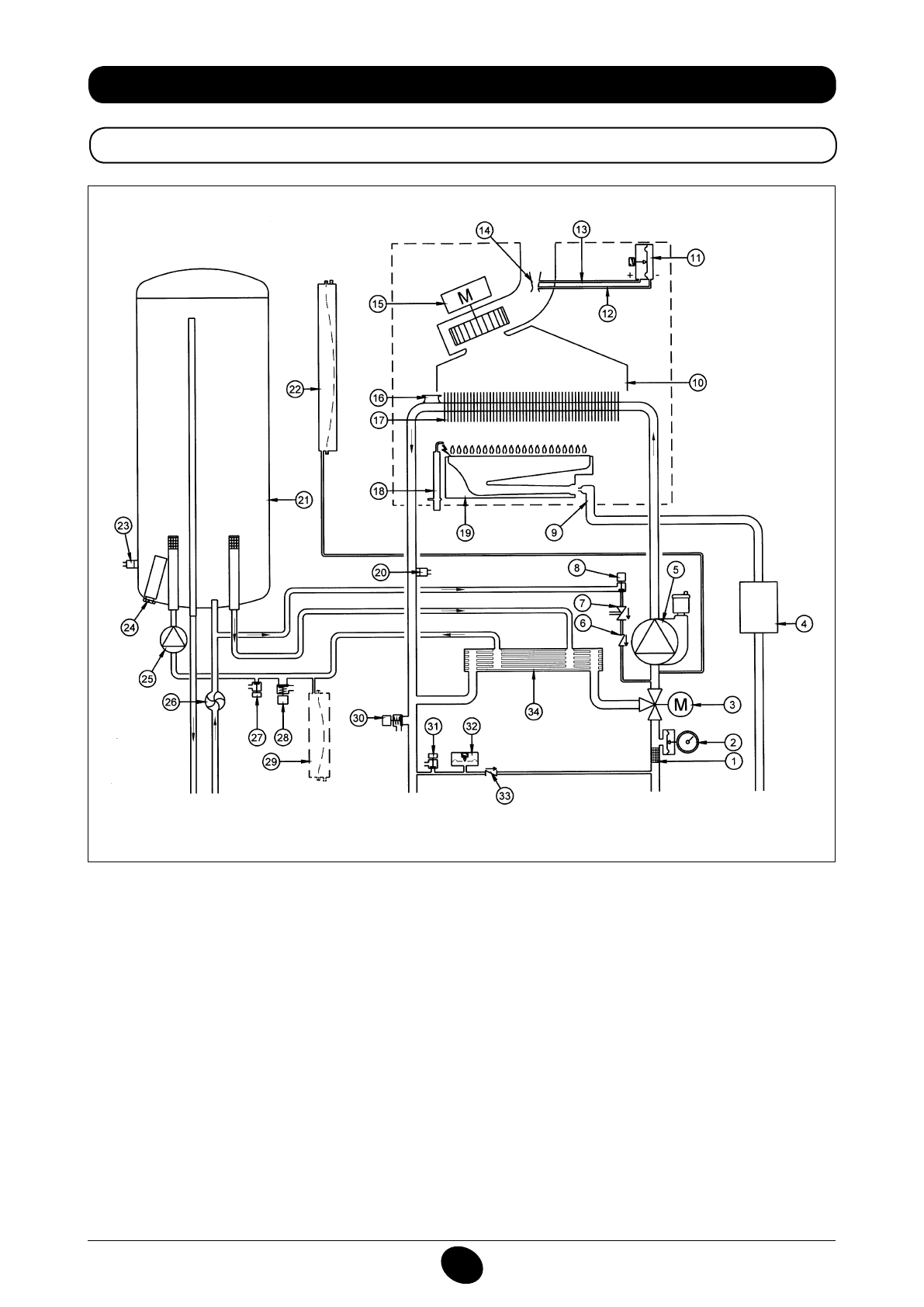

34. SCHEMA FUNZIONALE CIRCUITI

24 BIC FF

Legenda:

 1

iltro riscaldamento

  2

manometro

  3

valvola 3 vie motorizzata

 4

valvola gas con diaframma gas

  5

pompa circuito riscaldamento con degasatore

 6

valvola di non ritorno

 7

disconnettore

 8

rubinetto di caricamento caldaia

 9

rampa gas con ugelli

 10

convogliatore fumi

 11

pressostato aria

 12

presa di pressione negativa

 13

presa di pressione positiva

 14

venturi

 15

ventilatore

 16

termostato di sicurezza

 17

scambiatore acqua-fumi

 18

elettrodo accensione/ rilevazione iamma

 19

bruciatore

 20

sonda NTC riscaldamento

 21

bollitore

 22

vaso espansione circuito riscaldamento

 23

sonda NTC sanitario

 24

anodo sacriicale

 25

pompa circuito sanitario

 26

sensore di precedenza sanitario

 27

rubinetto di scarico bollitore

 28

valvola di sicurezza circuito sanitario

 29

vaso espansione circuito sanitario (accessorio)

 30

valvola di sicurezza di caldaia

 31

rubinetto di scarico caldaia

 32

pressostato idraulico

 33

valvola di ritegno su by-pass automatico

 34

scambiatore a piastre

Figura 16

Mandata

riscaldamento

Uscita

sanitario

Gas

Entrata

sanitario

Ritorno

riscaldamento

CG_2337 / 1104_0402
