199

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

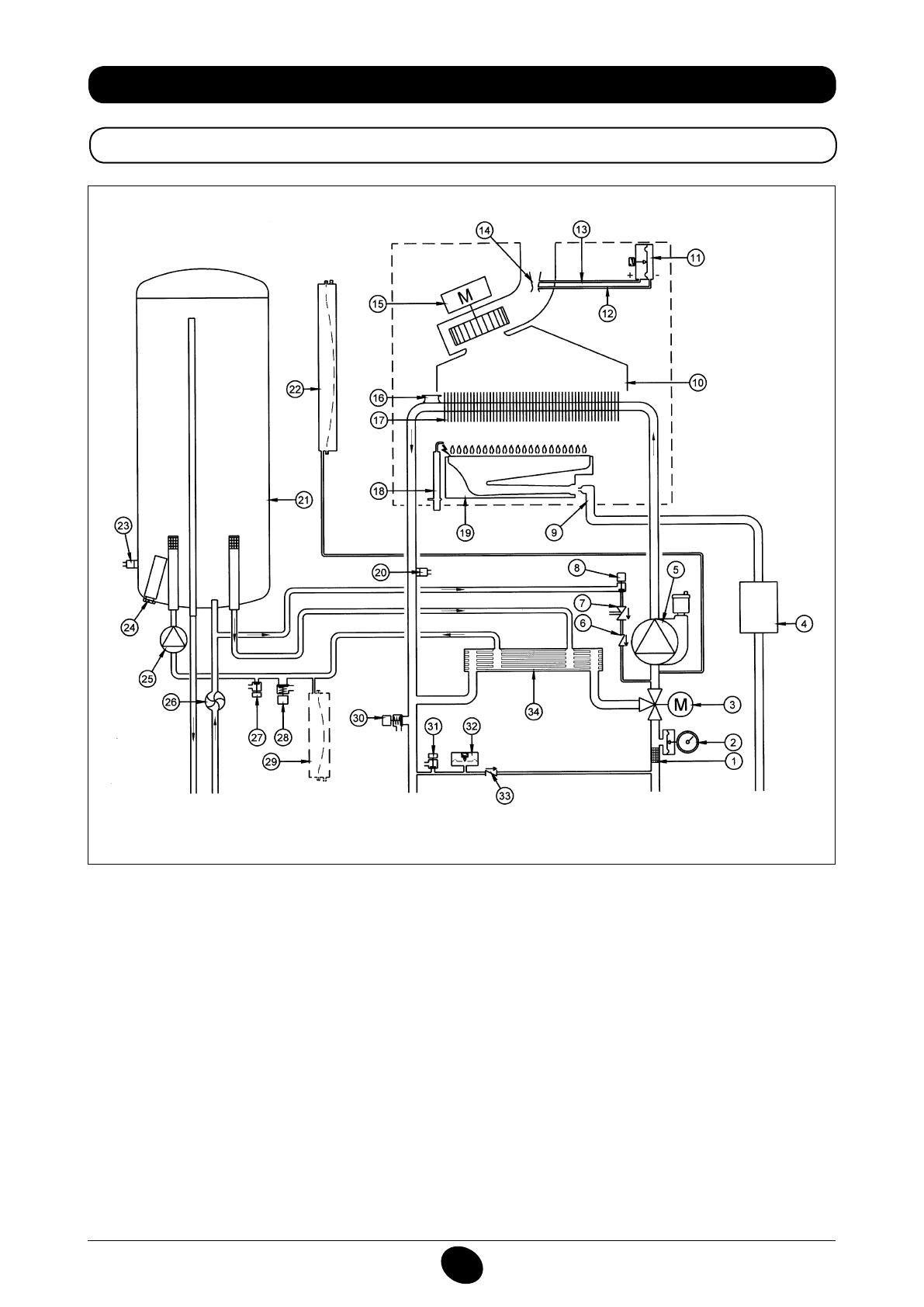

34. DIAGRAMĂ FUNCŢIONALĂ CIRCUITE

24 BIC FF

Figura 16

Tur încălzire

Ieşire apă

menajeră

Gaz

Intrare apă

menajeră

Retur încălzire

Legendă:

1

  iltru circuit de încălzire

2

  manometru

3

  vană cu 3 căi motorizată

4

  vană de gaz cu diafragmă

5

  pompă circuit de încălzire cu aerisitor

6

  supapă de sens

7

  separator hidraulic

8

  robinet de umplere centrală

9

  rampă gaz cu duze

10

  hotă gaze arse

11

  presostat aer

12

  priză de presiune negativă

13

  priză de presiune pozitivă

14

  venturimetru

15

  ventilator

16

  termostat de siguranţă

17

  schimbător apă-gaze arse

18

  electrod de aprindere / detectare a lăcării

19

  arzător

20

  sondă NTC circuit de încălzire

21

  boiler

22

  vas de expansiune circuit de încălzire

23

  sondă NTC circuit de apă menajeră

24

  anod de sacriiciu

25

  pompă circuit de apă menajeră

26

  senzor de prioritate apă caldă menajeră

27

  robinet de golire boiler

28

  valvă de siguranţă circuit de apă menajeră

29

  vas de expansiune circuit de apă menajeră (accesoriu)

30

  valvă de siguranţă centrală termică

31

  robinet de golire centrală

32

  presostat hidraulic

33

  supapă de reţinere pe by-pass automat

34

  schimbător cu plăci

CG_2337 / 1104_0402
