228

71.06199.02 - EL

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ

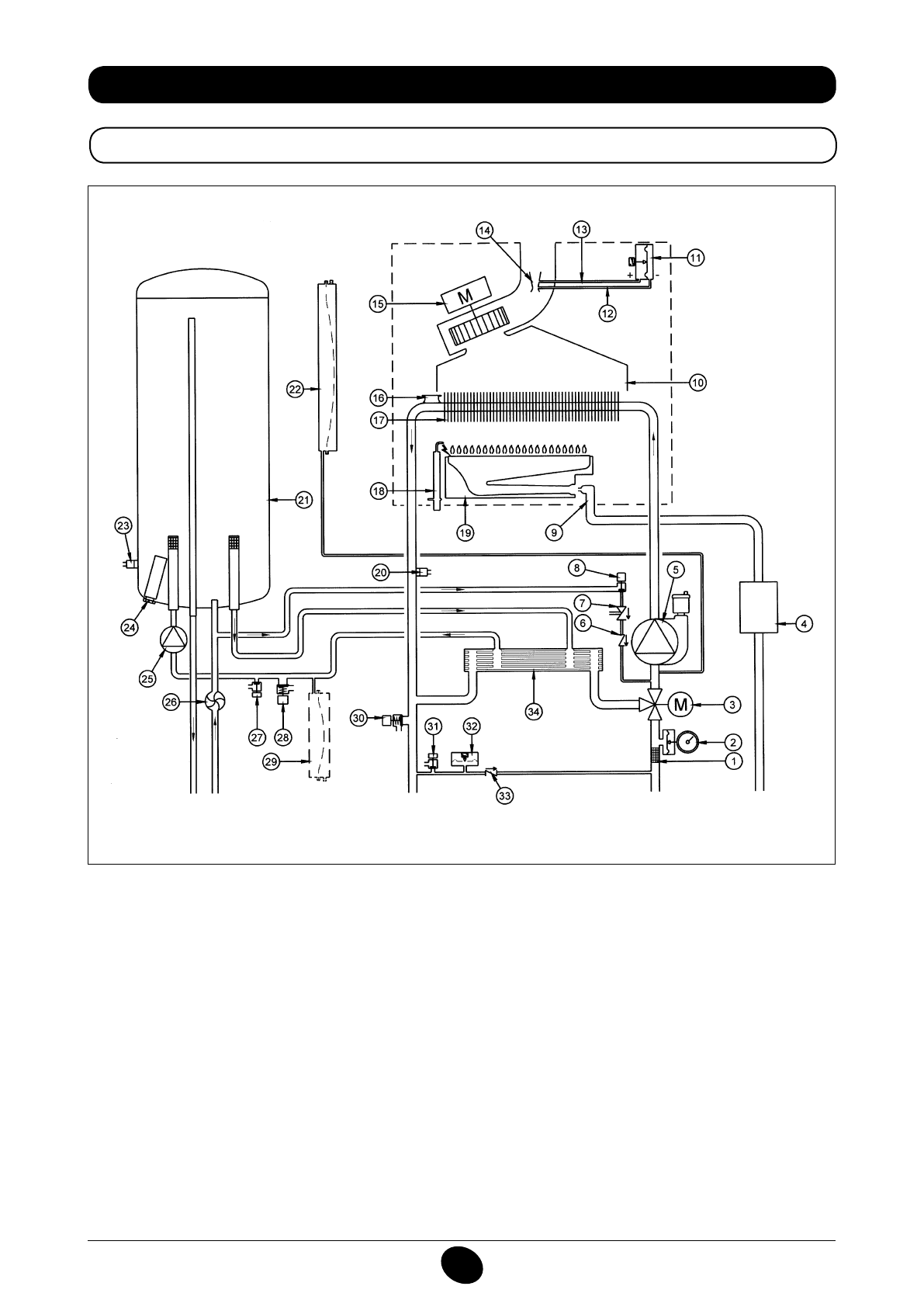

34. ΛΕΙΤΟΥΡΓΙΚΟ ΣΧΕΔΙΟ ΚΥΚΛΩΜΑΤΩΝ

24 BIC FF

Εικόνα 16

παροχή

θέρμανσης

Έξοδος

νερού

οικιακής

χρήσης

Αέριο

Είσοδος

νερού

οικιακής

χρήσης

Επιστροφή
θέρμανσης

Υπόμνημα:

1

  φίλτρο θέρμανσης

2

  μανόμετρο

3

  βαλβίδα τρίοδη μηχανοκίνητη

4

  Βαλβίδα αερίου με διάφραγμα αερίου

5

  αντλία κυκλώματος θέρμανσης με απαεριωτής

6

  ανεπίστροφη βαλβίδα

7

  Αποζεύκτης

8

  στρόφιγγα εφοδιασμού λέβητα

9

  Ράμπα αερίου με ακροφύσια

10

  Συλλέκτης καπνών

11

  Πρεσοστάτης αέρα

12

  Υποδοχή αρνητικής πίεσης

13

  Υποδοχή θετικής πίεσης

14

  Venturi

15

  ανεμιστήρας

16

  Θερμοστάτης ασφαλείας

17

  εναλλάκτης νερού-καπνών

18

  Ηλεκτρόδιο ανάφλεξης/ανίχνευσης φλόγας

19

  καυστήρας

20

  Αισθητήρας NTC θέρμανσης

21

  μπόιλερ

22

  δοχείο εκτόνωσης κυκλώματος θέρμανσης

23

   Αισθητήρας NTC νερού οικιακής χρήσης

24

  θυσιαζόμενη άνοδος

25

  αντλία κυκλώματος νερού οικιακής χρήσης

26

  Αισθητήρας προτεραιότητας νερού οικιακής χρήσης

27

  στρόφιγγα εκκένωσης μπόιλερ

28

  βαλβίδα ασφαλείας κυκλώματος νερού οικιακής χρήσης

29

  δοχείο εκτόνωσης κυκλώματος νερού οικιακής χρήσης

(αξεσουάρ)

30

  βαλβίδα ασφαλείας λέβητα

31

  στρόφιγγα εκκένωσης λέβητα

32

  υδραυλικός πρεσοστάτης

33

  Βαλβίδα συγκράτησης σε αυτόματο by-pass

34

  εναλλάκτης με πλάκες

CG_2337 / 1104_0402
