26

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

71.06199.02 - FR

24 BIC

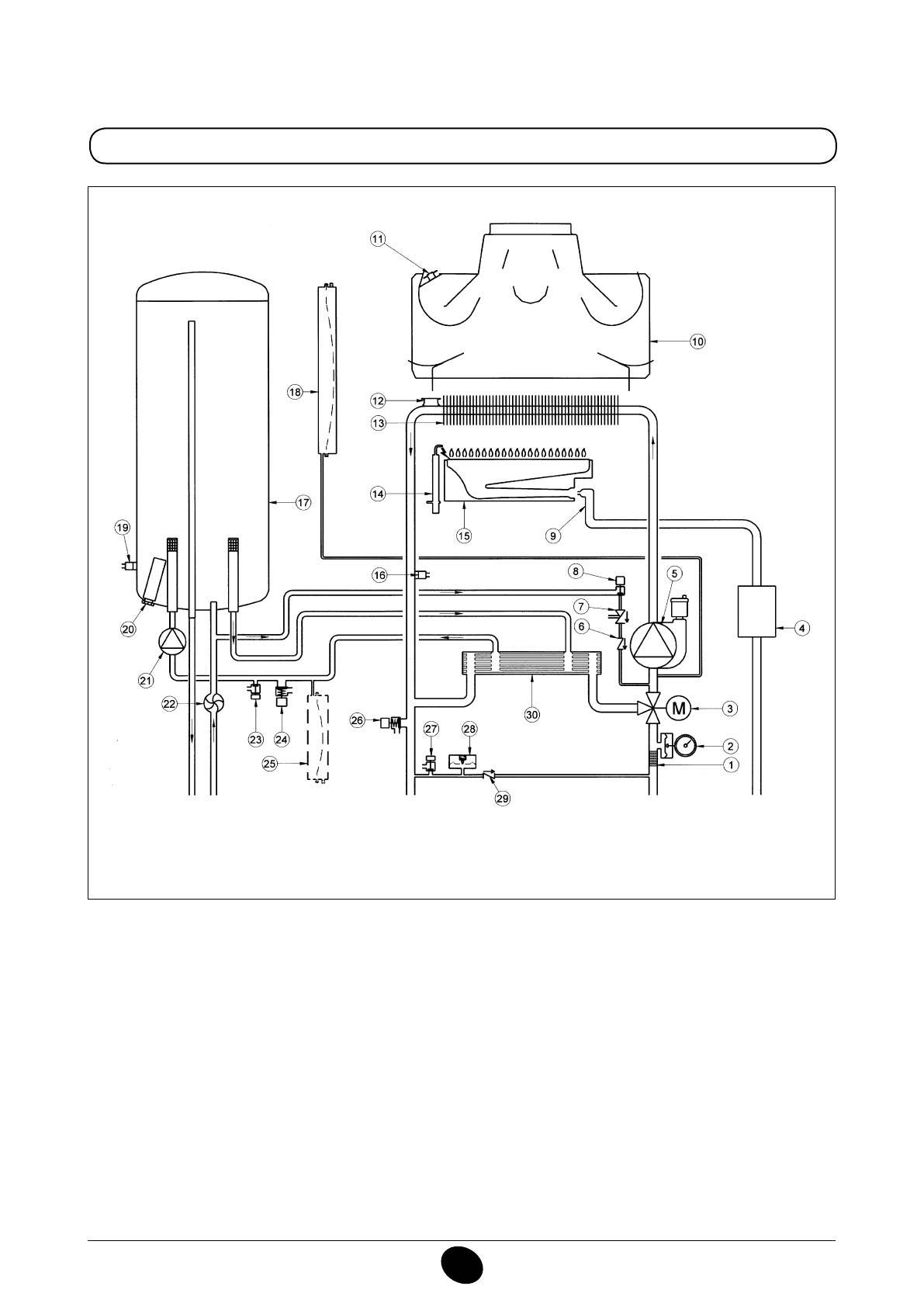

Légende:

1

  Filtre extractible circuit de chauffage

2

   Manomètre

3

   Moteur vanne trois voies

4

   Vanne gaz avec diaphragme

5

Pompe et séparateur d’air

6

   Clapet antiretour

7

   Disconnecteur

8

   Robinet de remplissage de la chaudière

9

   Rampe gaz avec injecteurs

10

  Aspiration des fumées

11

  Thermostat fumées

12

  Thermostat de sécurité

13

  Échangeur eau-fumées

14

  Électrode pour l’allumage et la détection de lamme

15

  Brûleur

16

  Sonde CNT du chauffage central.

17

  Ballon

18

  Vase d’expansion circuit de chauffage

19

  Sonde CNT de ballon

20

  Anode

21

  Pompe circuit sanitaire

22

  Détecteur de débit sanitaire

23

  Robinet de vidange ballon

24

  Soupape de sécurité sanitaire

25

  Vase d’expansion sanitaire (en option)

26

  Soupape de sécurité circuit de chauffage

27

  Robinet de vidange chaudière

28

  Pressostat manque d’eau

29

  Clapet anti-retour sur by-pass automatique

30

  Échangeur de chaleur eau-eau à plaque

Figure 17

CG_2338 / 1104_0403

Départ

chauffage

Sortie

eau

chaude

sanitaire

gaz

Entrée

eau

chaude

sanitaire

Retour

chauffage
