ISTRUZIONI DESTINATE ALL’INSTALLATORE

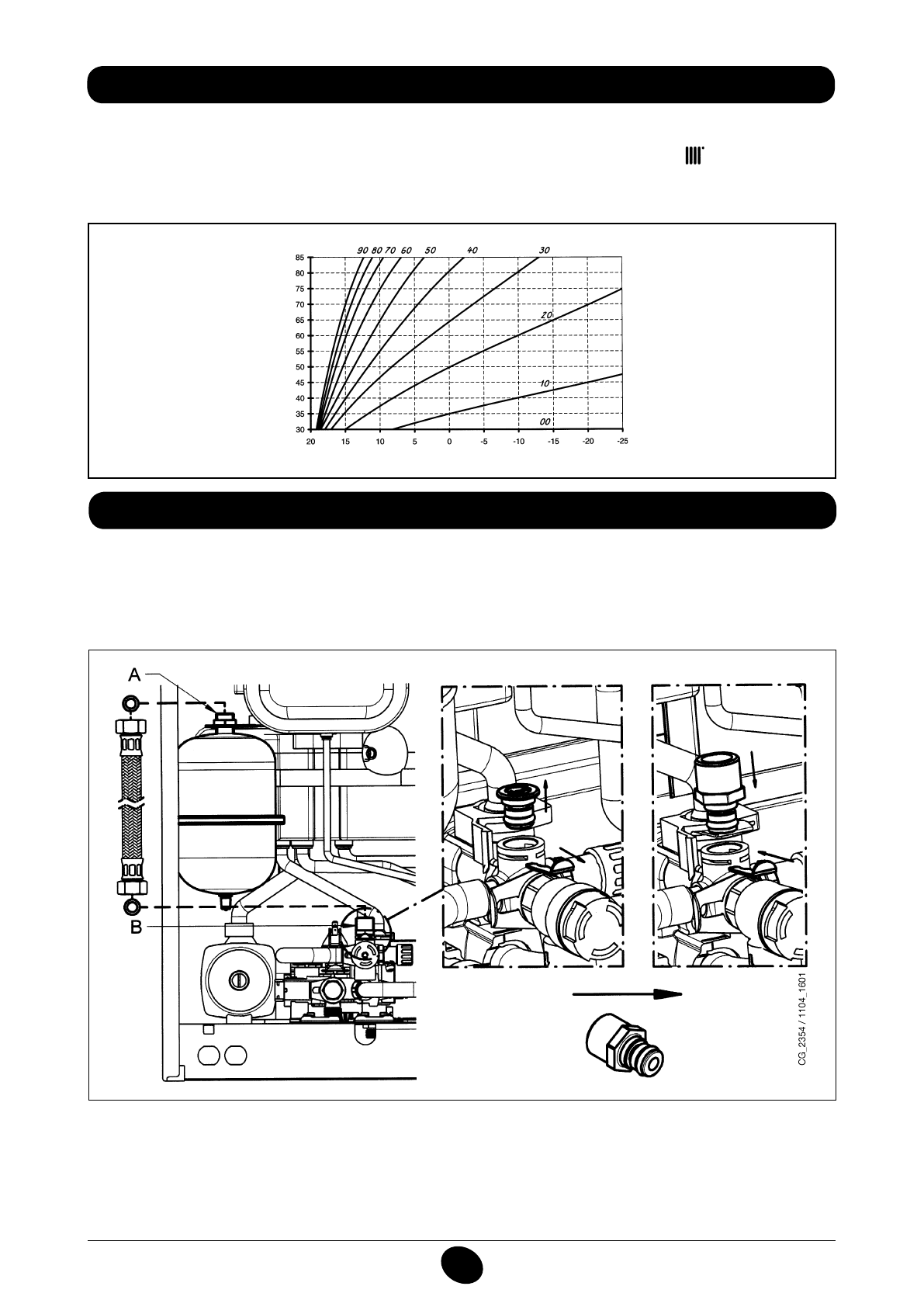

26. COLLEGAMENTO DELLA SONDA ESTERNA

Sul cablaggio di cavi che escono dal cruscotto, ci sono due cavetti di colore ROSSO dotati di copri-faston di testa.
Collegare la sonda esterna ai capi di questi due cavetti.
Con sonda esterna collegata è possibile cambiare la curva “

kt

” (Graico 2) agendo sui tasti

+/-

.

NOTA : Nel caso di installazione in una unità abitativa media (buon isolamento perimetrale e impianto a radiatori) è consi-
gliabile impostare la curva climatica “

kt

” al valore di “25”.

TM

=   Range temperature mandata

Te

   =   temperatura esterna

Grafico 2

TM

Te

curve “kt”

1012_0501

Kit vaso d’espansione sanitario costituito da:
-  1 vaso espansione in acciaio inox;
-  1 supporto per vaso espansione;
-  1 nipplo G1/2”;
-  1 controdado;
-  1 tubo di collegamento lessibile.

27. VASO DI ESPANSIONE SANITARIO (ACCESSORIO A RICHIESTA)

Collegare il tubo lessibile (fornito come accessorio nel kit vaso espansione) sui due raccordi A e B come illustrato in igura.
Il montaggio del vaso di espansione sanitario è consigliato nei casi in cui:
-  la pressione dell’acquedotto o del sistema di sollevamento idrico è tale che si rende necessaria l’installazione di un

riduttore di pressione (pressione superiore a 4 bar)

-  sulla rete acqua fredda è installata una valvola di non ritorno
-  lo sviluppo della rete acqua fredda è insuficiente per l’espansione dell’acqua contenuta nei bollitore ed è necessario

prevedere l’utilizzo del vaso espansione sanitario.
