ISTRUZIONI DESTINATE ALL’INSTALLATORE

… CONDOTTI DI SCARICO-ASPIRAZIONE SEPARATI

Questo tipo di condotto permette lo scarico dei combusti sia all’esterno dell’ediicio, sia in canne fumarie singole.
L’aspirazione dell’aria comburente può essere effettuata in zone diverse rispetto a quelle dello scarico.
L’accessorio sdoppiatore è costituito da un raccordo riduzione scarico (100/80) e da un raccordo aspirazione aria.
La guarnizione e le viti del raccordo aspirazione aria da utilizzare sono quelle tolte in precedenza dal tappo.

La curva a 90° permette di collegare la caldaia ai condotti di scarico e di aspirazione in qualsiasi direzione grazie alla
possibilità di rotazione a 360°. Essa può essere utilizzata anche come curva supplementare in abbinamento al condotto
o alla curva a 45°.

•   L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 0,5 metri.

•   L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,25 metri.

La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.

Modello

caldaia

(L1+L2)

Posizione

registro

    CO

2

 %

G20

G31

24 BIC FF

0 ÷ 20

1

6,1

8,7

20 ÷ 30

2

Regolazione registro aria per scarico sdoppiato

La regolazione di questo registro risulta essere necessaria per l’ottimizzazione del rendimento e dei parametri della com-
bustione.
Ruo tan do il raccordo aspirazione aria, che può essere montato sia a destra sia a sinistra del condotto di scarico, viene
regolato opportunamente l’eccesso d’aria in funzione della lunghezza totale dei condotti di scarico ed aspirazione dell’aria
comburente.
Ruotare questo registro in senso antiorario per diminuire l’eccesso di aria com bu rente e viceversa per aumentarlo.
Per una maggiore ottimiz zazione è possibile misurare, mediante l’utilizzo di un analizzatore dei prodotti di combustione,
il tenore di CO

2

 nei fumi alla massima portata termica, e regolare gradualmente il registro d’aria ino a rilevare il tenore di

CO

2

 riportato nella tabella seguente, se dall’analisi viene rilevato un valore inferiore.

Per il corretto montaggio di questo dispositivo vedere anche le istruzioni che accompagnano l’accessorio stesso.

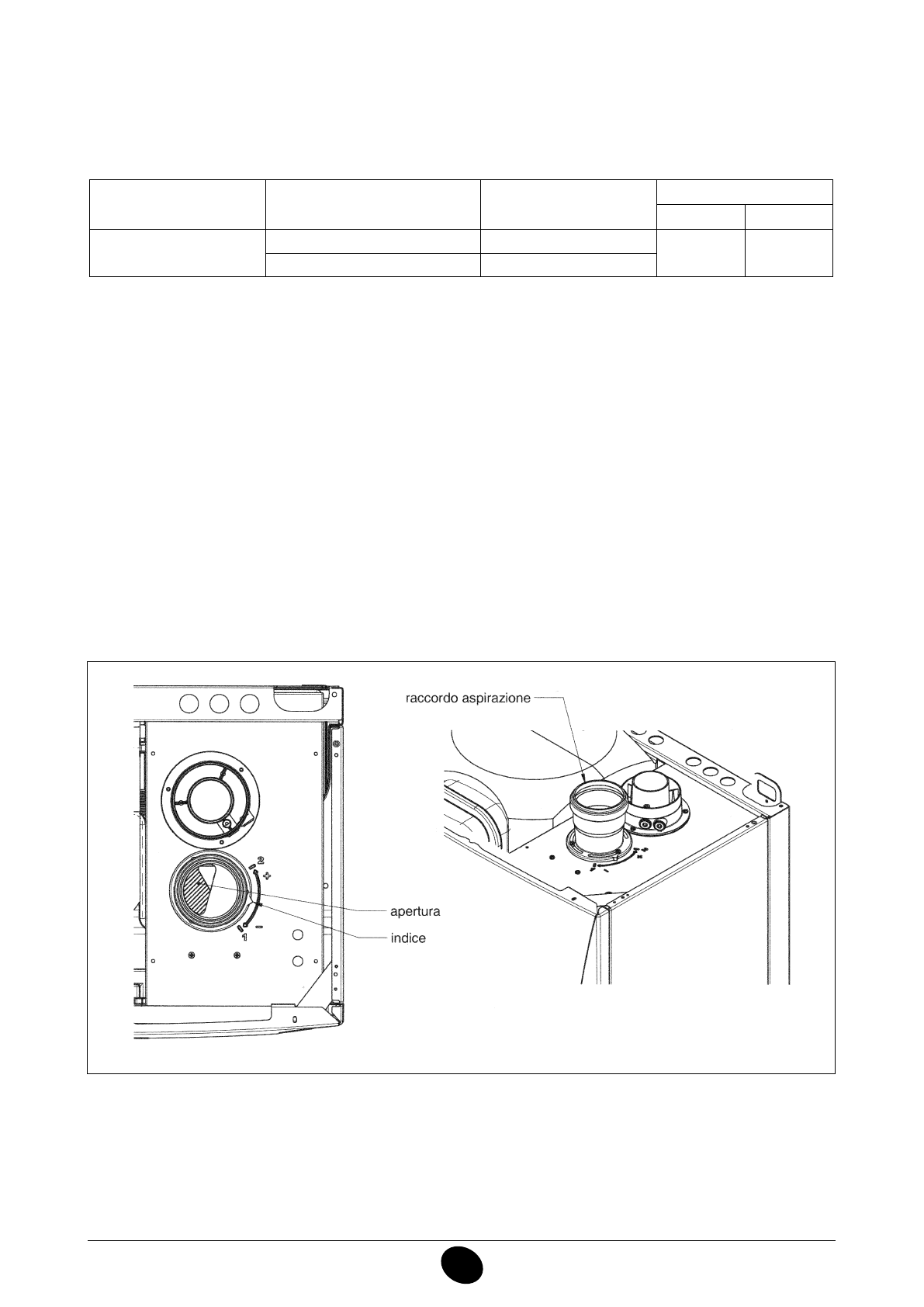

Figura 8
