INSTRUCCIONES PARA EL INSTALADOR

Para garantizar la perfecta eicacia de la caldera es necesario realizar anualmente los siguientes controles:

•   control del aspecto y de la hermeticidad de las juntas del circuito del gas y del circuito de combustión;
•   control del estado y de la correcta posición de los electrodos de encendido y detección de llama;
•   control del estado del quemador y su ijación correcta;
•   control de las eventuales impurezas presentes en la cámara de combustión.

  Utilizar una aspiradora para la limpieza;

•   control del correcto calibrado de la válvula del gas;
•   control de la presión de la instalación de calefacción;
•   control de la presión del depósito de expansión;
•   control del correcto funcionamiento del ventilador;
•   control de los conductos de descarga y aspiración para asegurarse de que no estén atascados;
•   control del estado del ánodo del calentador.

ADVERTENCIAS

Antes de efectuar cualquier intervención, asegurarse de que la caldera no esté alimentada eléctricamente.
Al  inalizar  las  operaciones  de  mantenimiento,  situar  los  mandos  y/o  los  parámetros  de  funcionamiento  de  la

caldera en las posiciones originales.


28. MANTENIMIENTO ANUAL

RECOMENDACIÓN

Para asegurar el funcionamiento eicaz del depósito de expansión, la presión del acueducto debe ser inferior a 4 bares.
En caso contrario, instalar un reductor de presión. El reductor de presión se debe regular para obtener una presión de
alimentación del agua inferior a 4 bares.

VACIADO DEL CIRCUITO CALDERA

El vaciado de la caldera se puede efectuar mediante el grifo situado en el grupo hidráulico.

Para vaciar la caldera con el grifo portagoma situado en el fondo de la caldera actuar según se describe a continuación
(ig. 14):
- cerrar las llaves de paso de la caldera;
- abrir el grifo portagoma utilizando una llave hexagonal de 8 mm;
- vaciar la caldera;
- cerrar el grifo portagoma utilizando la llave hexagonal de 8 mm.

29. VACIADO DEL CIRCUITO CALDERA Y DEL CALENTADOR

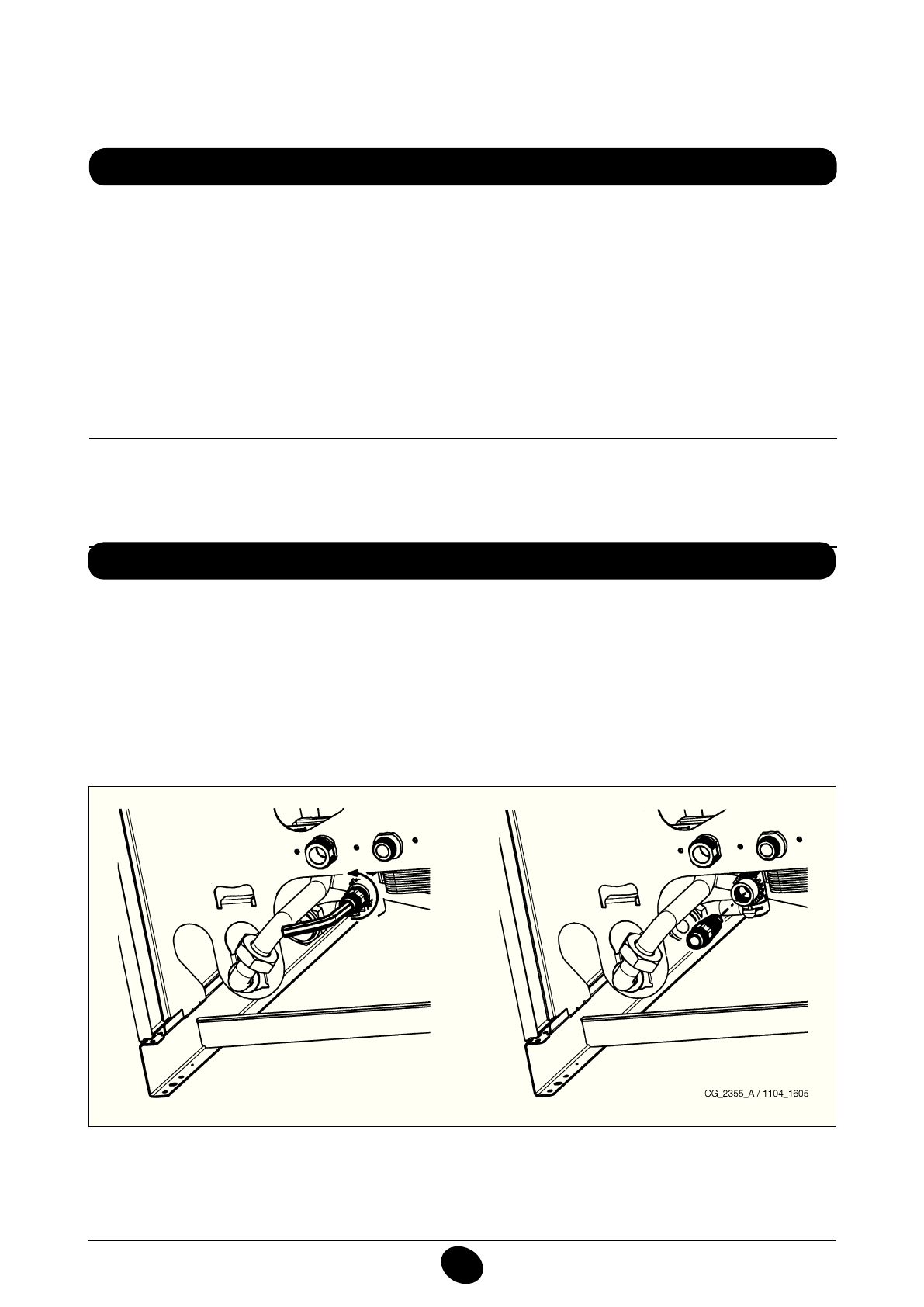

Figura 14
