РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.06199.02 - RU

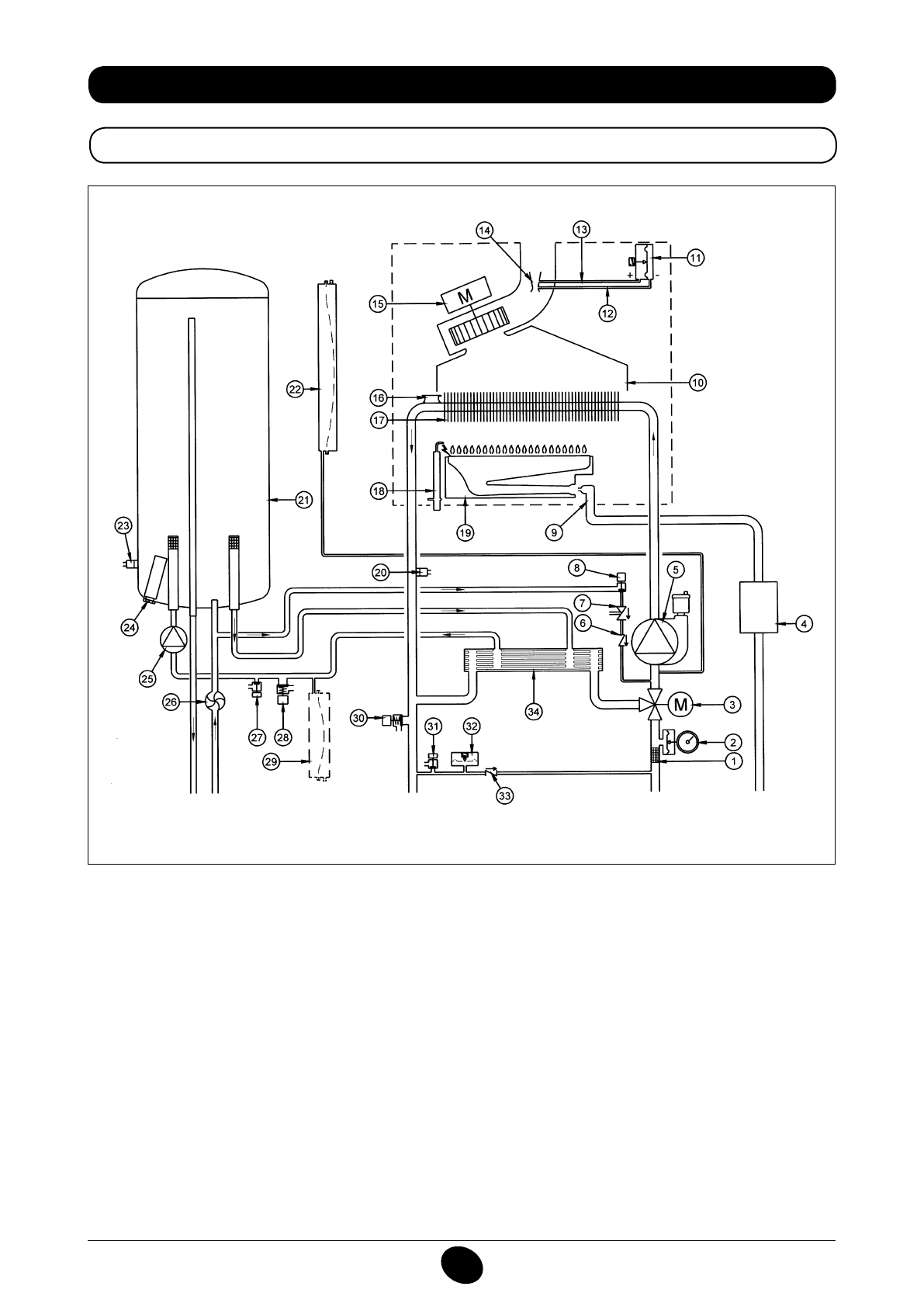

34. ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРОВ

24 BIC FF

Рисунок 16

Подача

отопления

Выход

горячей

воды

Газ

Вход

горячей

воды

Возврат

отопления

Система обозначений:

1

  фильтр нагрева

2

  манометр

3

  приводной 3-ходовой клапан

4

  газовый клапан с газовой мембраной

5

  насос отопительного контура с дегазатором

6

  обратный клапан

7

  разъединитель

8

  кран подачи в котел

9

  газовая рампа с форсунками

10

  канал направления дымов

11

  реле давления воздуха

12

  отрицательная точка отбора давления

13

  положительная точка отбора давления

14

  вентури

15

  вентилятор

16

  предохранительный термостат

17

  теплообменник вода-дым

18

  электрод зажигания/детектор пламени

19

  горелка

20

  зонд NTC отопления

21

  бойлер

22

  расширительный бак контура отопления

23

  зонд NTC ГВС

24

  расходный анод

25

  насос контура ГВС

26

  датчик первоочередности ГВС

27

  кран для слива бойлера

28

  предохранительный клапан контура ГВС

29

  расширительный бак контура ГВС (принадлежность)

30

  предохранительный клапан котла

31

  кран слива котла

32

  гидравлическое реле давления

33

  стопорный клапан на автоматическом байпасе

34

  пластинчатый теплообменник

CG_2337 / 1104_0402
