ISTRUZIONI DESTINATE ALL’INSTALLATORE

16.5 ESEMPI D’INSTALLAZIONE CON CONDOTTI SEPARATI ORIZZONTALI - C82

IMPORTANTE

 -

 La pendenza minima, verso l’esterno, del condotto di scarico deve essere di 1 cm per metro di

lunghezza. In caso d’installazione del kit raccogli condensa la pendenza del condotto di scarico deve essere rivolta verso
la caldaia.

NB:

Per la tipologia C52 i terminali per l’aspirazione dell’aria comburente e per l’evacuazione dei prodotti della combu-

stione non devono essere previsti su muri opposti all’ediicio.
Il condotto di aspirazione deve avere una lunghezza massima di 10 metri per gli scarichi fumi di tipo C52.

In caso di lunghezza del condotto di scarico superiore ai 6 metri è necessario installare, in prossimità della caldaia, il kit
raccogli condensa fornito come accessorio.

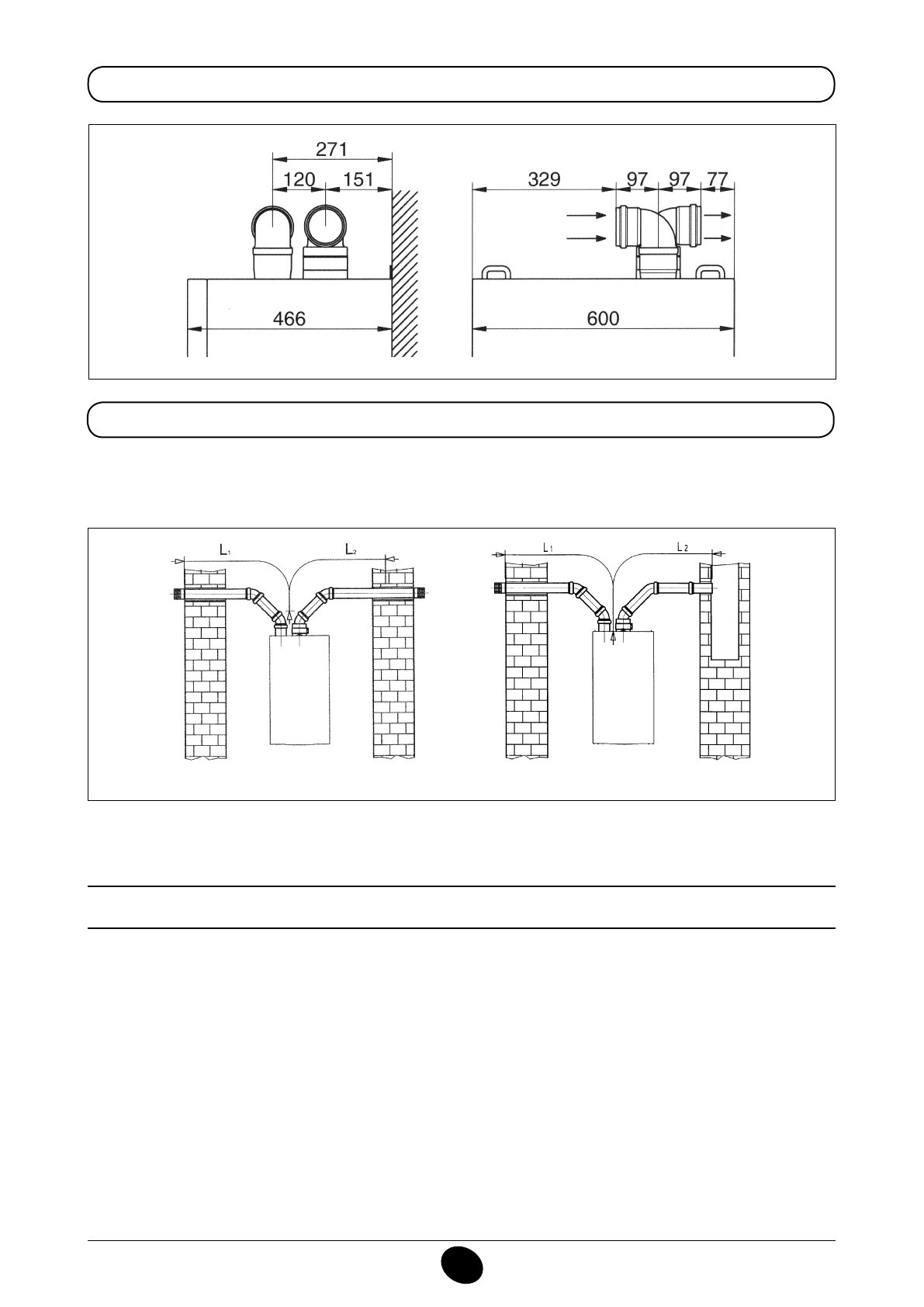

16.4 INGOMBRO SCARICHI SEPARATI

L max = 10 m

(L1 + L2) max  = 30 m

1010_0102/CG1643

CG_1643_FR / 1010_0101

IMPORTANTE:

 il condotto singolo per scarico combusti deve essere opportunamente coibentato, nei punti dove lo

stesso viene in contatto con le pareti dell’abitazione, con un adeguato isolamento (esempio materassino in lana di vetro).

Per istruzioni più dettagliate sulle modalità di montaggio degli accessori vedere le notizie tecniche che accompagnano gli

accessori stessi.
