112

71.06199.02 - ES

INSTRUCCIONES PARA EL INSTALADOR

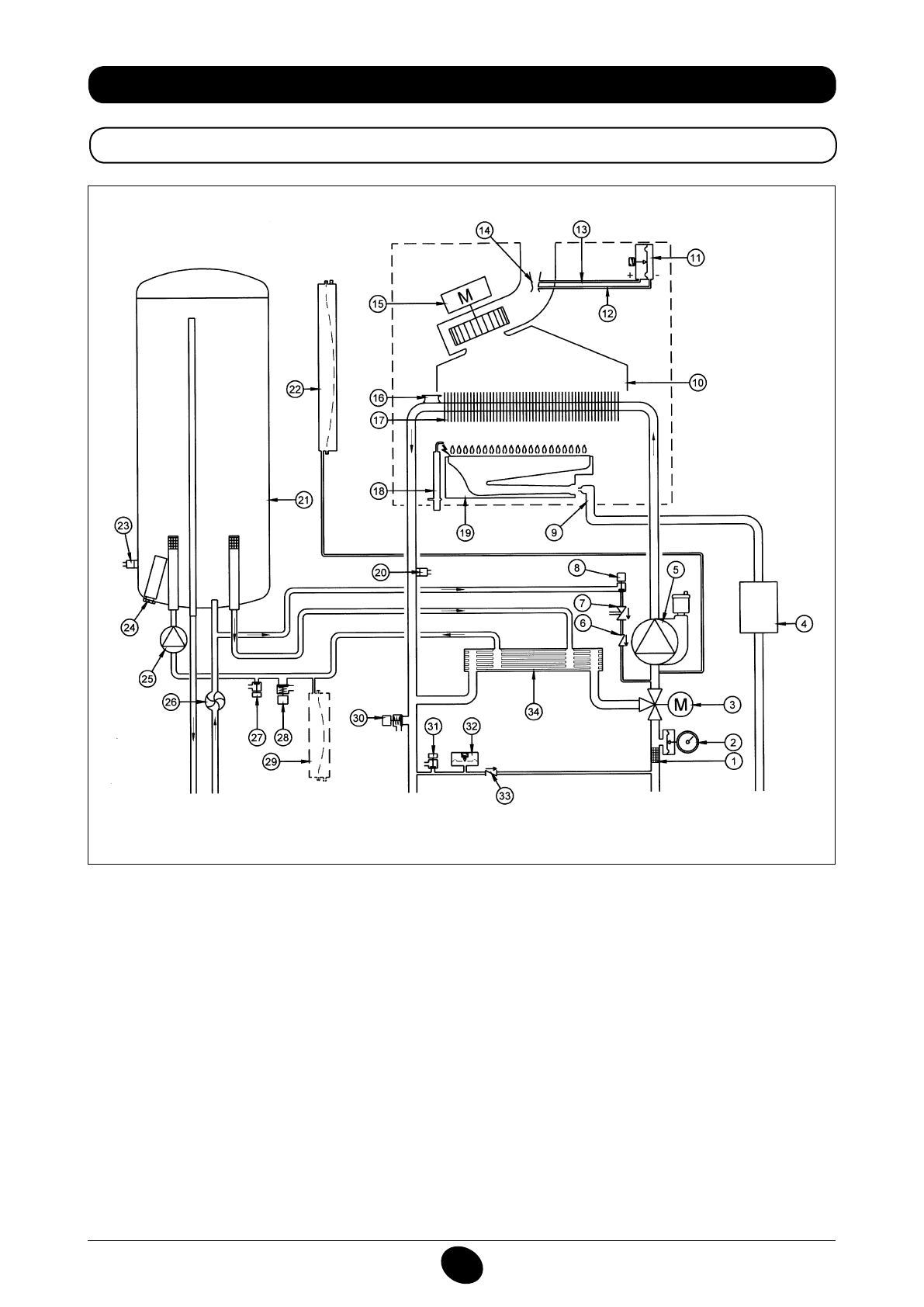

34. ESQUEMA FUNCIONAL DE LOS CIRCUITOS

24 BIC FF

Figura 16

Impulsión

calefacción

Salida

sanitario

Gas

Entrada

sanitario

Retorno

calefacción

Leyenda:

 1

iltro de calefacción

2

   manómetro

3

  válvula de 3 vías motorizada

4

  válvula del gas con diafragma gas

5

  bomba circuito de calefacción con desgasiicador

6

  válvula de retención

7

   desconectador

8

  grifo de carga caldera

9

  rampa gas con inyectores

10

  canalizador de humos

11

  presóstato aire

12

  toma de presión negativa

13

  toma de presión positiva

14

   Venturi

15

   ventilador

16

  termostato de seguridad

17

  intercambiador agua-humos

18

  electrodo de encendido/detección de llama

19

   quemador

20

  sonda NTC calefacción

21

   calentador

22

  depósito de expansión circuito de calefacción

23

  sonda NTC agua caliente sanitaria

24

  ánodo galvánico de protección catódica

25

  bomba ACS

26

  sensor de prioridad ACS

27

  grifo de descarga calentador

28

  válvula de seguridad ACS

29

  depósito de expansión ACS (accesorio)

30

  válvula de seguridad de la caldera

31

  grifo de descarga caldera

32

  presóstato hidráulico

33

  válvula de retención en by-pass automático

34

  intercambiador de placas

CG_2337 / 1104_0402
