INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
71.06199.02 - FR
… CONDUIT D’ASPIRATION ET ÉVACUATION SÉPARÉS
Ce type d’installation permet de séparer les lux d’aspiration et d’évacuation dans des conduits séparés sortant à l’ex-
térieur du bâtiment. La prise de l’air comburant et le terminal d’évacuation peuvent se trouver dans des endroits séparés.
Le kit de séparation comprend un adaptateur de conduit d’évacuation (100/80) et un adaptateur de conduit d’aspiration.
Pour installer l’adapteur du conduit d’aspiration, utiliser les vis et le joint préalablement ôtés de l’obturateur.
Le diaphragme doit être enlevé dans les cas suivants
Pour la mise en oeuvre des conduits de raccordement air/fumées et les différentes conigurations, voir “cahier fumiste-
rie” en vigueur.
Classification
Les chaudières murales gaz
MS
FF

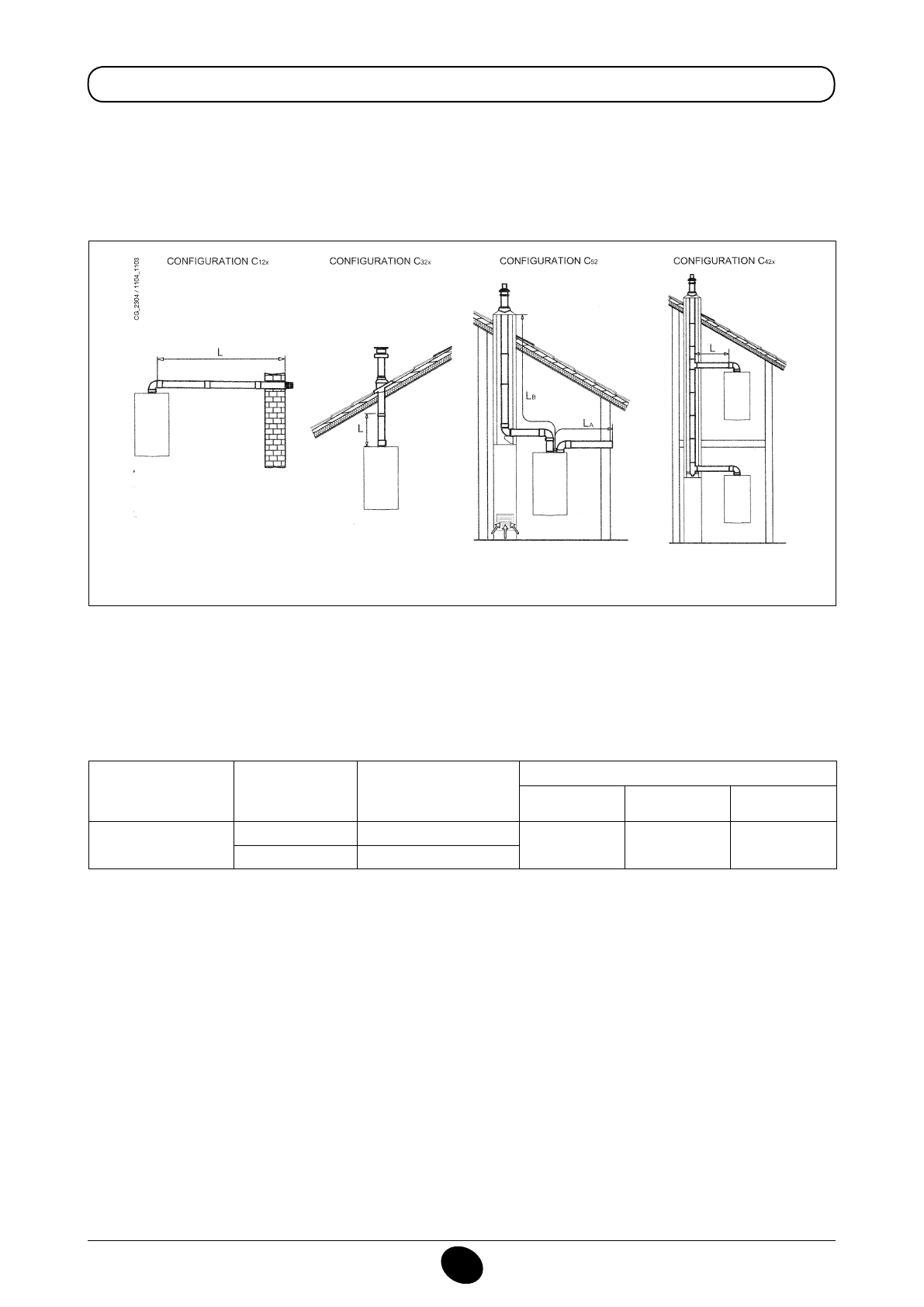

sont des appareils Etanches à raccorder selon l’une des conigurations suivantes:
16.1 RACCORDEMENT AIR/FUMEES
Modèle
de chaudière
(L
A
+L
B
)
Position de réglage
de l’aspiration d’air
(voir igure 8)
CO
2
%
G20
G25
G31
24 BIC FF
0 ÷ 20
1
6,1
6,1
8,7
20 ÷ 30
2
Le coude à 90° peut pivoter à 360° et permet de connecter la chaudière au conduit d’aspiration/évacuation dans toutes les
directions. Il peut en outre être utilisé en tant que coude supplémentaire pour être associé à un conduit ou à un code à 45°.
L
max = 4m - Ø 60/100mm
L
max = 8m - Ø 80/125mm
L
max = 10m - Ø 80/125mm
L
max = (
L
A
+
L
B
) 30m - Ø 80mm
L
max = 10m - Ø 80mm
L
max = 4m - Ø 60/100mm
