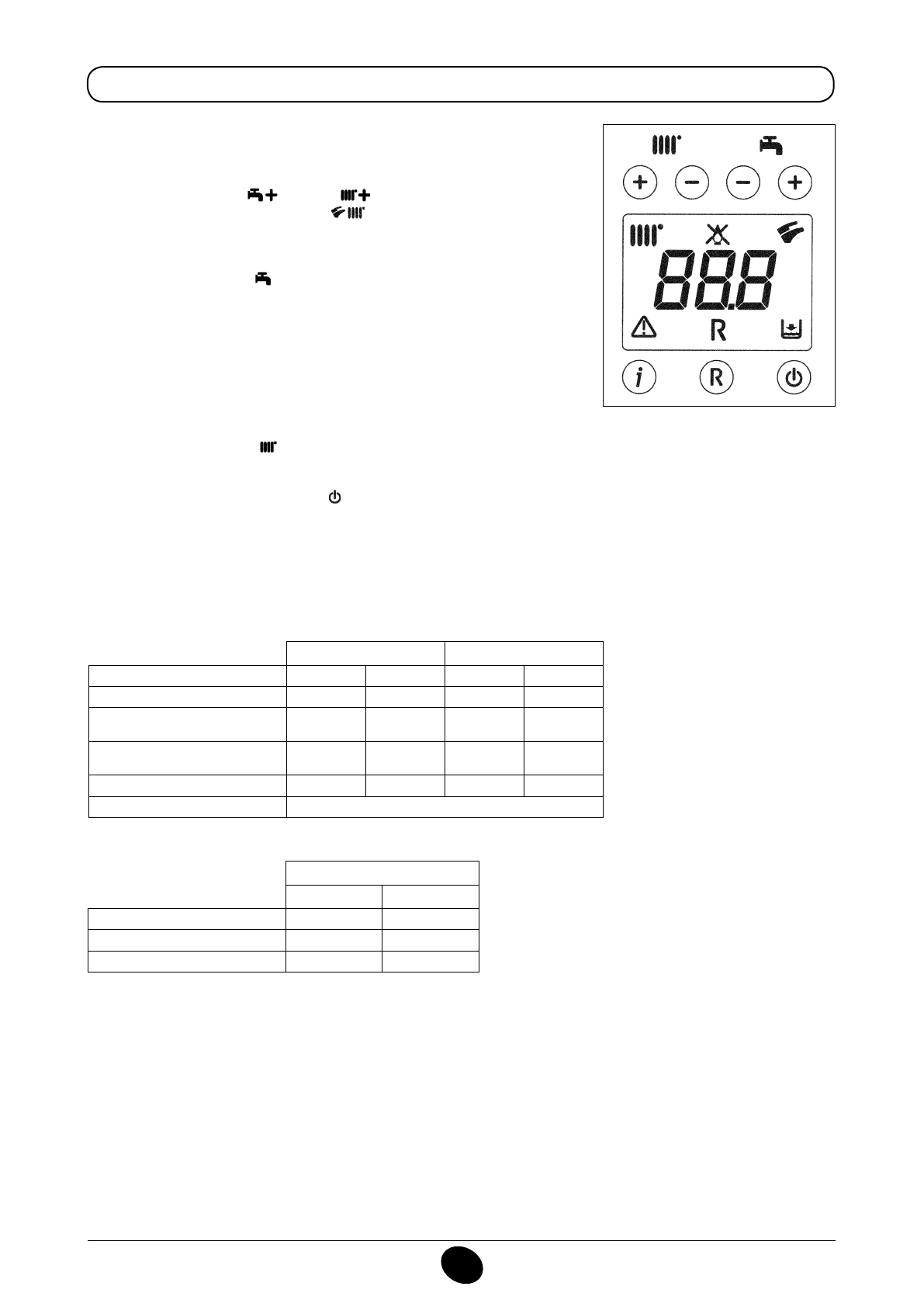

103

71.06199.02 - ES

INSTRUCCIONES PARA EL INSTALADOR

19.1 FUNCIÓN DE CALIBRADO DE LA VÁLVULA DEL GAS

Nota

La función se desactiva automáticamente después de un periodo de 15 minutos, al inal del cual la tarjeta electrónica vuelve
al estado de funcionamiento anterior a la activación de la función misma, o al alcanzar la temperatura máxima programada.

Para facilitar las operaciones de calibrado de la válvula del gas, es posible se-

leccionar la función de calibrado directamente en el panel de mandos de la
caldera, actuando como se explica a continuación:

a)

  pulsar a la vez la tecla

 y la tecla

 durante al menos 6 segundos;

b)

  tras unos 6 segundos, los símbolos

 parpadean;

c)

 la pantalla visualiza, con un intervalo de 1 segundo, “

100

” y la

temperatura

de impulsión

.

  En esta fase, la caldera funciona con la máxima potencia de calefacción (100%).

d)

 Pulsando las teclas

+/-

 es posible seleccionar instantáneamente (100% o

0%) la potencia de la caldera;

e)

  Regular el tornillo

“Pmax/Pmin”

 (igura 10) hasta obtener el valor de presión

que se indica en la Tabla 1.

  Para regular la presión en la potencia máxima, actuar sobre el tornillo “

Pmax

”

(ig. 10), girándolo en sentido horario para aumentar la presión en el quemador
o en sentido antihorario para reducirla.

  Para regular la presión en la potencia mínima, actuar sobre el tornillo “

Pmin

” (ig.

10), girándolo en sentido antihorario para aumentar la presión en el quemador
o en sentido horario para reducirla.

f)

  pulsando las teclas

+/-

 es posible seleccionar gradualmente el nivel de

potencia deseado (intervalo = 1%).

Para salir de la función, pulsar la tecla  .

0805_2302 / 1002_1201

Consumo 15°C-1013 mbar

24 BIC FF - 24 BIC

G20

G31

Potencia nominal

2,73 m

3

/h

2,00 kg/h

Potencia reducida

1,26 m

3

/h

0,92 kg/h

p.c.i.

34,02 MJ/m

3

46,34 MJ/kg

Tabla 2

* 1 mbar = 10,197 mmH

2

O

Tabla de inyectores quemador

24 BIC FF

24 BIC

tipo de gas

G20

G31

G20

G31

diámetro inyectores (mm)

1,18

0,69

1,18

0,69

Presión quemador (mbar*)

POTENCIA REDUCIDA

1,7

6,9

1,6

6,6

Presión quemador (mbar*)

POTENCIA NOMINAL

7,8

24,7

7,5

18,1

Diámetro diafragma gas (mm)

4,2

3,5

4,2

3,5

N° inyectores

18

Tabla 1
