187

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

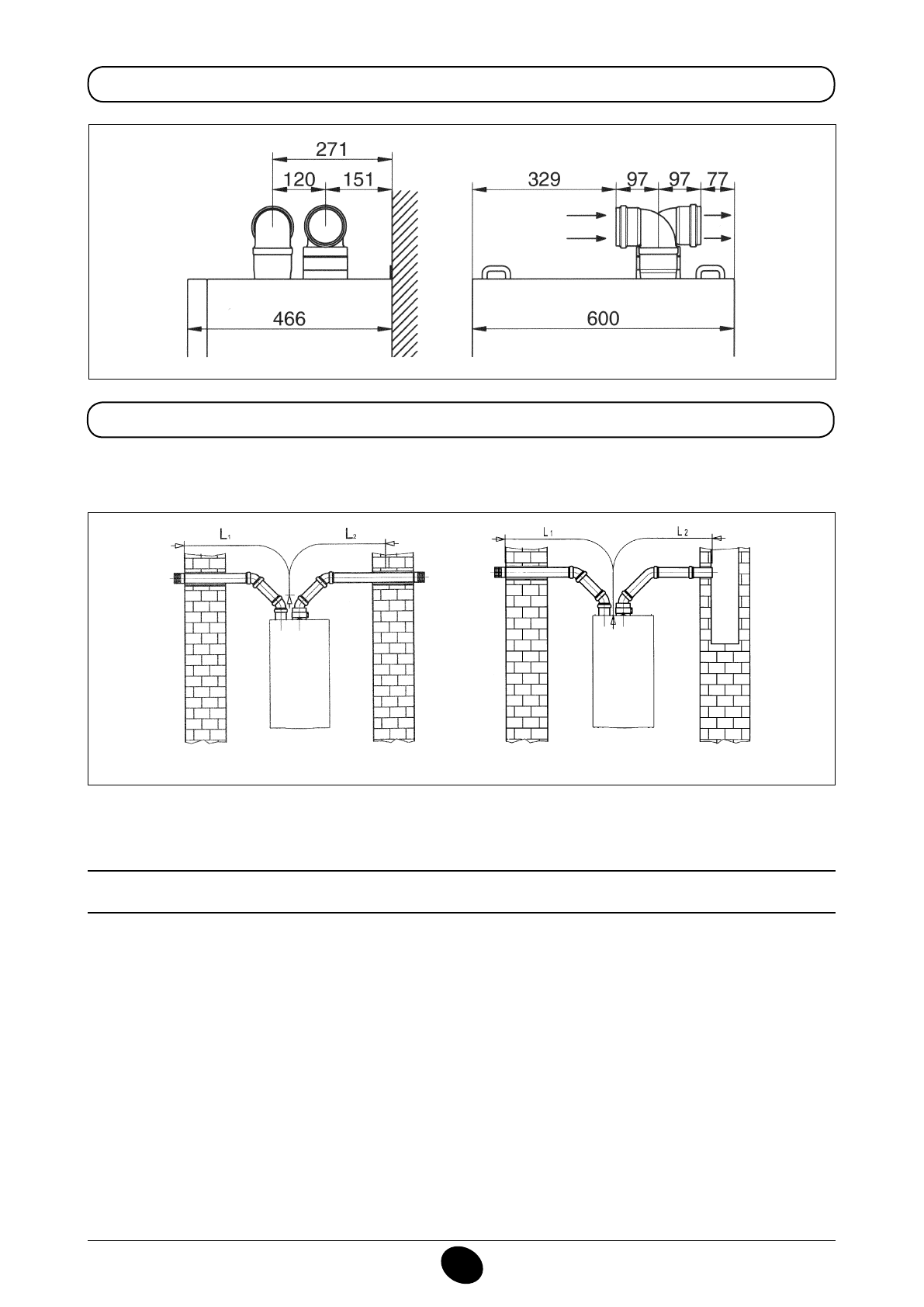

16.5 EXEMPLE DE INSTALARE CU CONDUCTE DE EVACUARE ORIZONTALE SEPARATE

IMPORTANT

 -

 Asiguraţi o pantă minimă, spre exterior, de 1 cm pentru iecare metru de lungime al conductei de evacuare. Dacă

montaţi un kit de colectare a condensului, conducta de evacuare trebuie să ie înclinată spre centrală.

NB:

Pentru tipul C52, capetele conductei de admisie a aerului de combustie şi de evacuare a produşilor de combustie nu trebuie montate

pe pereţi opuşi ai clădirii.
Lungimea maximă a conductei de admisie trebuie să ie de 10 metri, pentru conducta de evacuare de tip C52.

Dacă lungimea conductei de evacuare e mai mare de 6 m, kit-ul de colectare a condensului (livrat ca accesoriu) trebuie să ie montat
în apropierea centralei.

16.4 DIMENSIUNI TOTALE CONDUCTĂ DE EVACUARE DUBLĂ

L max = 10 m

(L1 + L2) max  = 30 m

1010_0102/C

G1643

C

G_1643_FR / 1010_0101

IMPORTANT:

 Dacă instalaţi o singură conductă de evacuare, asiguraţi-vă că este izolată corespunzător (de ex. cu vată de sticlă)

în punctele în care aceasta traversează pereţii clădirii. Pentru instrucţiuni mai detaliate privind montarea accesoriilor, consultaţi datele
tehnice care însoţesc accesoriile respective.

CG_2344 / 1103_3002
