108

71.06199.02 - ES

INSTRUCCIONES PARA EL INSTALADOR

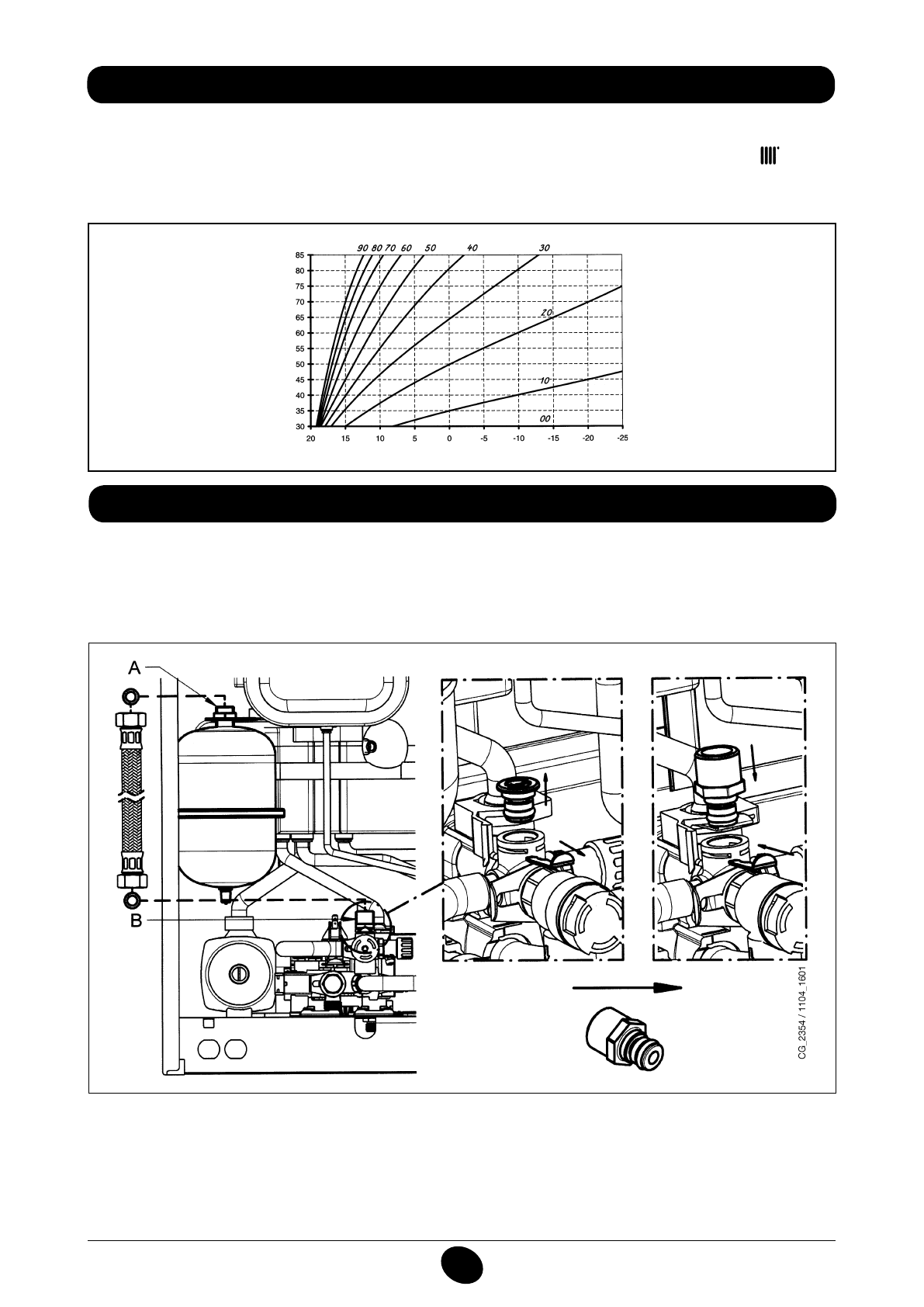

26. CONEXIÓN DE LA SONDA EXTERIOR

En el conjunto de cables que salen del panel de control hay dos cables ROJOS dotados de cubrefaston en sus extremos.
Conectar la sonda exterior a los extremos de estos dos cables.
Con la sonda exterior conectada es posible cambiar la curva “

kt

” (Gráico 2) actuando sobre las teclas

+/-

.

NOTA: en caso de instalación en una unidad habitacional media (buen aislamiento perimétrico e instalación con radiadores,
se aconseja elegir el valor “25” para la curva climática “

kt

”.

TM

 = Rango temperatura de impulsión

Te

 = temperatura exterior

Gráico 2

TM

Te

Curvas “kt”

1012_0501

Kit depósito de expansión ACS constituido por:
- 1 depósito de expansión de acero inoxidable;
- 1 soporte para depósito de expansión;
- 1 niple G1/2”;
- 1 contratuerca;
- 1 tubo de conexión lexible.

27. DEPÓSITO DE EXPANSIÓN ACS (ACCESSORIO BAJO PEDIDO)

Conectar el tubo lexible (suministrado como accesorio en el kit depósito de expansión) a las dos uniones A y B según se
indica en la igura. La instalación del depósito de expansión ACS se aconseja en los siguientes casos:
-    la presión del acueducto o del sistema de elevación hidráulico requiere la instalación de un reductor de presión (presión

superior a 4 bares)

-   en la red del agua fría está instalada una válvula de retención
-   el desarrollo de la red del agua fría es insuiciente para la expansión del agua contenida en el calentador y es necesario

utilizar el depósito de expansión ACS.
