200

71.06199.02 - RO

INSTRUCŢIUNI DESTINATE INSTALATORULUI

24 BIC

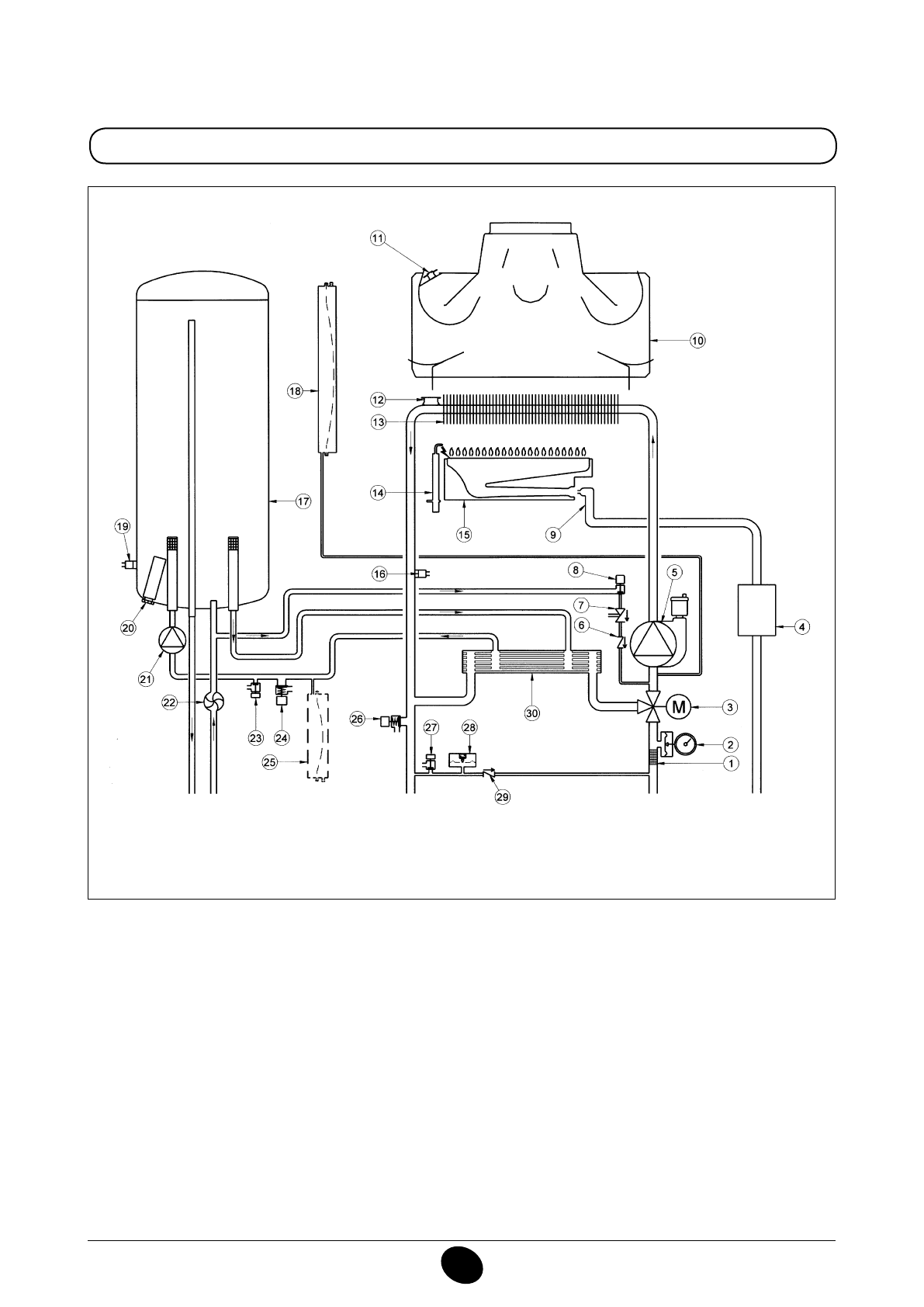

Figura 17

Tur încălzire

Ieşire apă

menajeră

Gaz

Intrare apă

menajeră

Retur încălzire

Legendă:

1

iltru circuit de încălzire

2

manometru

3

vană cu 3 căi motorizată

4

vană de gaz cu diafragmă

5

pompă circuit de încălzire cu aerisitor

6

supapă de sens

7

separator hidraulic

8

robinet de umplere centrală

9

rampă gaz cu duze

10

hotă gaze arse

11

termostat gaze arse

12

termostat de siguranţă

13

schimbător apă-gaze arse

14

electrod de aprindere / detectare a lăcării

15

arzător

16

sondă NTC circuit de încălzire

17

boiler

18

vas de expansiune circuit de încălzire

19

sondă NTC circuit de apă menajeră

20

anod de sacriiciu

21

pompă circuit de apă menajeră

22

senzor de prioritate apă caldă menajeră

23

robinet de golire boiler

24

valvă de siguranţă circuit de apă menajeră

25

vas de expansiune circuit de apă menajeră (accesoriu)

26

valvă de siguranţă centrală termică

27

robinet de golire centrală

28

presostat hidraulic

29

supapă de reţinere pe by-pass automat

30

schimbător cu plăci

CG_2338 / 1104_0403
