13

instalacyjne

Установка

A

C

E

G

Opis:
A   = Zasilanie instalacji c.o.
C  = Przyłącze gazowe
E  = Powrót z instalacji c.o.

G =

Odprowadzanie skroplin

Zawór nadciśnienia

Odpływ zaworu nadciśnienia (patrz rysunek) powinien by

ć podłączony

do syfonu odprowadzającego z możliwością kontroli wzrokowej, aby jego
zadziałanie nie wyrządziło szkód w stosunku do osób, zwierząt i rzeczy, za
które to szkody producent nie ponosi odpowiedzialności.

Czyszczenie instalacji centralnego ogrzewania

W przypadku podłączenia kotła do starych instalacji grzewczych, w których
na ogół występuje obecność pewnych substancji i dodatków w znajdującej
się tam wodzie, należy pamiętać, że mogłyby one wpływać negatywnie na
funkcjonowanie nowego kotła i skrócić czas jego żywotności. Przed wymianą
wody należy starannie przemyć instalację, usuwając ewentualne pozostałości
lub zanieczyszczenia, które mogłyby wpłynąć na pracę kotła. Sprawdzić
również, czy pojemność zbiornika wyrównawczego dostosowana jest do
całkowitej zawartości wody w instalacji grzewczej.

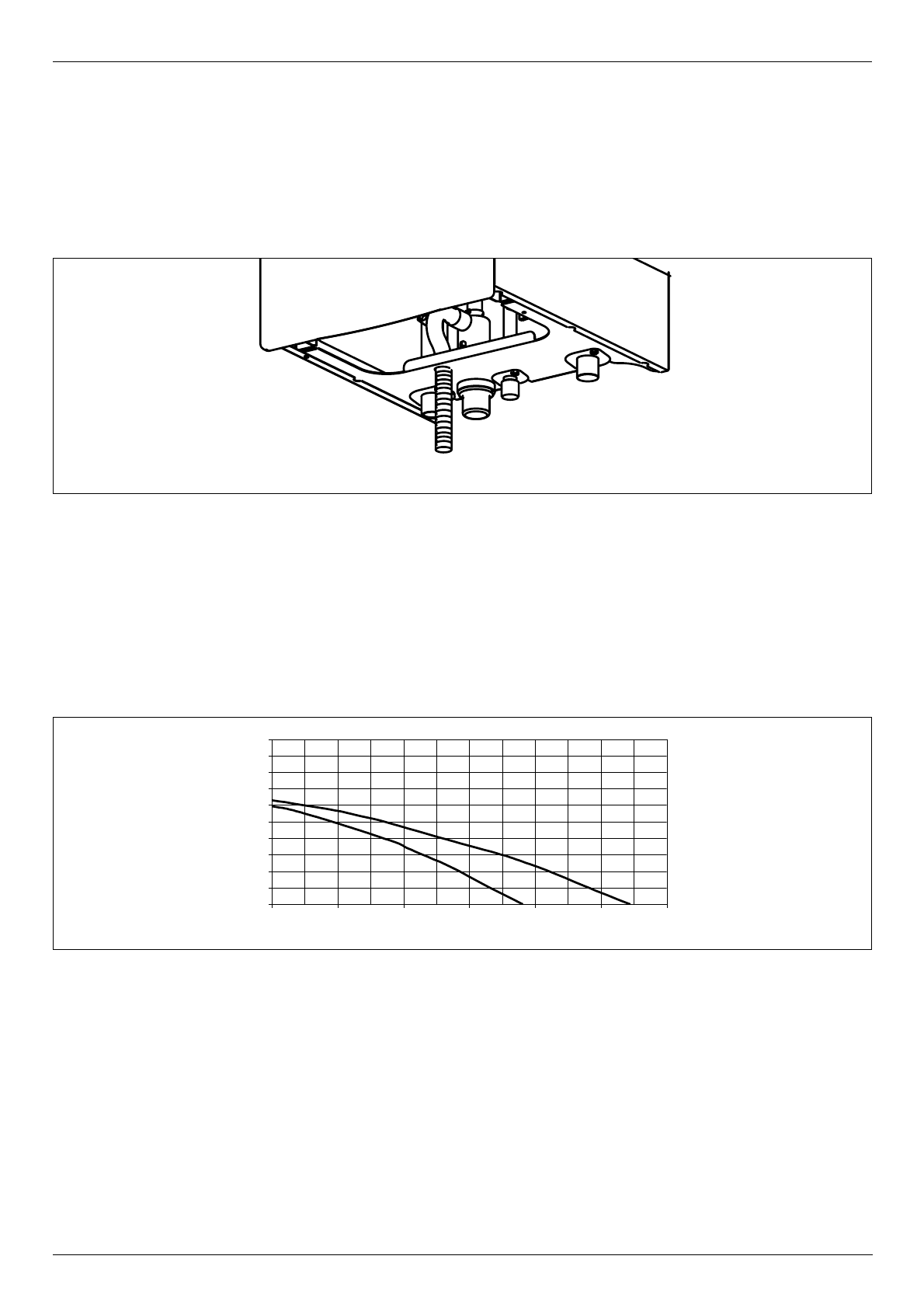

Grai czne przedstawienie wykresu pozostającego ciśnienia pompowa-
nia pompy cyrkulacyjnej

Połączenia hydrauliczne

Na rysunku przedstawione są końcówki do podłączeń hydraulicznych i do
przyłączenia gazu do kotła.
Sprawdzić, czy maksymalne ciśnienie w sieci wodociągowej nie przekracza 6
barów. Gdyby tak było, konieczne jest zainstalowanie reduktora ciśnienia.
Dobierając wymiary rur i grzejników centralnego ogrzewania należy wziąć
pod uwagę wartość pozostałego ciśnienia pompowania w zależności od
wymaganej wydajności, co można znaleźć na wykresie grafi cznym  pompy
cyrkulacyjnej.

Widok hydraulicznych końcówek przyłączeniowych

Гидравлические соединения

На рисунке показана схема подключения трубопроводов воды и
газа к котлу. Убедитесь, что максимальное давление в водопроводе
не выше 0,6 МПа (6 бар); если выше, необхо¬димо обязательно
установить редуктор давления.
Для расчета размеров трубопроводов и нагревательных приборов
контура отопления остаточное давление следует рассчитывать
как функцию от требуемого расхода воды, принимая во внимание
характеристику циркуляционного насоса.

Обозначения

A.    Патрубок подачи в контур отопления
C.  Подвод газа
E.    Возврат из контура отопления
G.  Слив конденсата

 Предохранительный  клапан

Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.

Промывка контура отопления

Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что объем
расширительного бака соответствует объему воды в контуре
отопления.

0

100

200

300

400

500

600

700

800

900

1000

600

1000

1400

1800

2200

2600

3000

[l/h]

[mbar]

45

65

Uwaga!
Urządzenie nie jest wyposażone w zbiornik wyrównawczy, jego
podłączenie musi być wykonane przez instalatora.

Uwaga!
Urządzenie nie jest wyposażone w zawór ciśnieniowy, należy
dokonać instalacji zgodnie z obowiązującymi przepisami.

Внимание!
Аппарат не оснащен расширительным бачком, его
подсоединение должно производиться при содействии
монтажника.
Внимание!
Аппарат не оснащен механизмом избыточного давления,
произведите установку согласно действующим
законоположениям.
