42
menu ustawień - regulacji - diagnostyki
Настройки, регулировки и диагностика
4
ПАРАМЕТРЫ ЗОНЫ 1
4
0
УСТАНОВКА ТЕМПЕРАТУРЫ В ЗОНЕ 1
4
0
0
Установка дневной температуры - доступно
только если подключено дополнительное
устройство посредством шины передачи данных
от 16 до 30 (°C)
19
Установленная дневная температура
4
0
1
Установка ночной температуры - доступно
только если подключено дополнительное
устройство посредством шины передачи данных
от 16 до 30 (°C)
16
Установленная ночная температура
4
0
2
Фиксированная температура в контуре
отопления
от 35 до 85 (°C)
Доступна только если в пункте меню
421 выбран режим «Фиксированная
температура в контуре отопления»
4
1
Сервисный код
222
Вращайте ручку-регулятор по часовой стрелке
до отображения кода 234 и нажмите кнопку
Menu/Ok
4
2
ДРУГИЕ ПАРАМЕТРЫ
ЗОНЫ 1
4
2
0
Температурный диапазон ЗОНЫ 1
НЕ ИЗМЕНЯТЬ!!!
ТОЛЬК
О ДЛЯ СПЕЦИАЛИСТА - Изменять только при установленном
низкотемпературном оборудовании
4
2
1
Выбор типа терморегуляции
0 = Фиксированная температура в
контуре отопления
1= Базовая терморегуляция
(AUTO)
2 = По температуре в помещении
3 = По уличной температуре
4 = По температуре в помещении
и уличной температуре
1
Для включения терморегуляции нажмите
кнопку «AUTO»
4
2
2

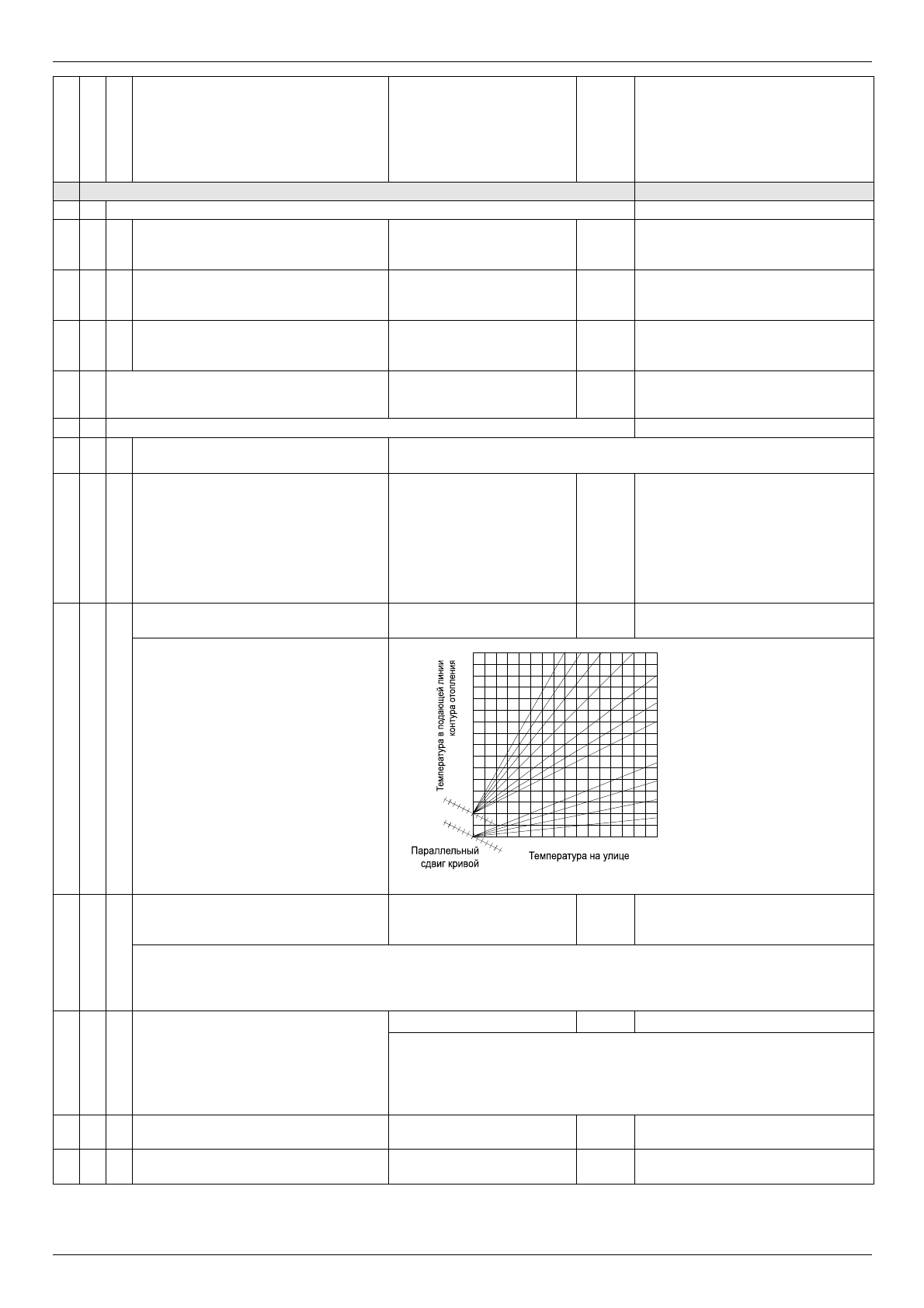

Наклон кривой нагрева в ЗОНЕ 1
от 0_2 до 3_5
1_5
Возможно изменить, только если
подключен датчик уличной температуры
Если используется датчик уличной
температуры, то теплоноситель на выходе
из котла имеет температуру, которая зависит
от температуры на улице и типа контура
отопления, т.е. от типа кривой нагрева.
Кривая нагрева должна быть выбрана в
соответствии с расчетной температурой
контура отопления и свойств ограждающих
конструкций, т.е. свойств помещения.
température de départ de l’installation
basse température
haute température
température externe
valeur de consigne
températue ambiante
°C
20
25
15
30
40
50
60
70
80
90
100
°C
10
2.5
3.0
3.5
2.0
1.5
1.2
1.0
0.8
0.6
0.4
0.2
5
0
-5
-10
-15
-20 °C
4
2
3
Параллельный сдвиг кривой нагрева
ЗОНА 1
от - 6 до + 6 °C
0
Параллельный сдвиг кривой нагрева предназначен для адаптации котла под параметры контура отопления, и позволяет корректировать
температуру в подающей линии контура отопления в соответствии с комнатной температурой.
При настройках данного параметра, вращая ручку-регулятор «5», кривая нагрева может быть параллельно сдвинута, как показано на
графике выше. Значение сдвига отображается на дисплее в пределах от - 6 до + 6 °C
4
2
4
Влияние комнатной температуры на
температуру теплоносителя в подающей линии
контура отопления.
от 0 до 20
20
Если установлено = 0, то комнатная температура не влияет на расчет температуры
теплоносителя.
Если установлено = 20, то комнатная температура максимально влияет на расчет
температуры теплоносителя, возможно, только если подсоединено дополнительное
устройство посредством шины данных
4
2
5
Максимальная температура
теплоносителя в ЗОНЕ
от 40 до 82 (°C)
82
4
2
6
Минимальная температура теплоносителя
в ЗОНЕ 1
от 40 до 82 (°C)
40
Меню
По
дменю
Параме
тр
Описание
Диапазон
aaЗаво
дск
а
я
ус
тановк
а
