8
Opis urządzenia
Описание котла

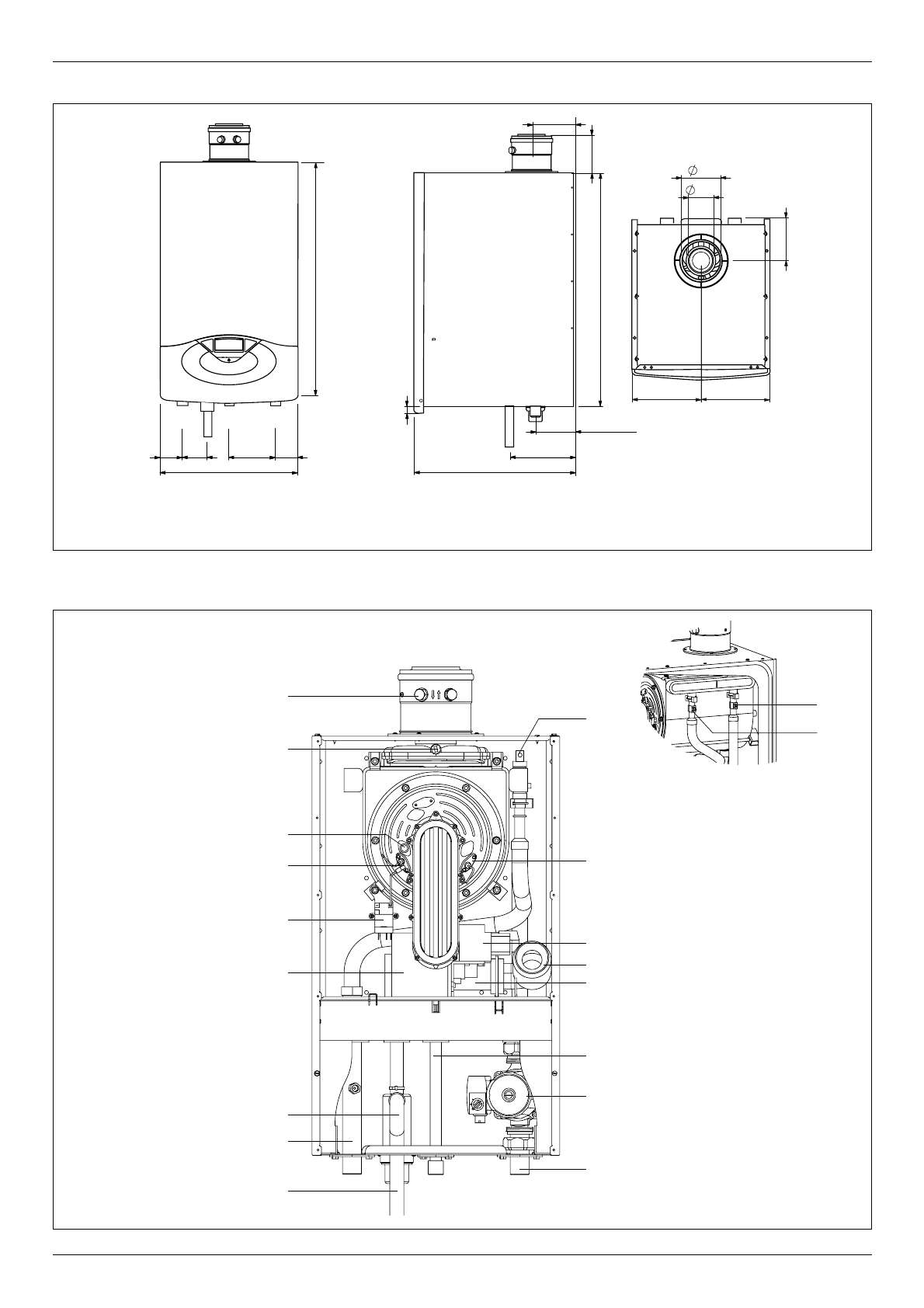

Wymiary
Opis:
A = Zasilanie instalacji c.o.
C = Przyłącze gazowe
E = Powrót z instalacji c.o.
Ogólny widok urządzenia
Габаритные размеры
A. Патрубок подающей линии контура
отопления.
C. Вход газа
E. Патрубок обратной линии контура
отопления
Размеры
80,5
126
220
220
137
440
71
71
149
80
209
126
122
745
23
137
516
745
A
C
E
A - C -E
1
19
16
14
15
13
11
12
10
2
3
4
5
6
7
9
8
17
18
Opis:
1. Gniazda analizy spalin
2. Bezpiecznik
termiczny
3.
Szybka czujnika płomienia
4. Elektroda
zapłonowa
5. Generator
zapłonu
6. Wentylator
7. Tłumik
8. Rura
doprowadzająca
urządzenia
9. Przewód
odprowadzający
kondensat
10. Przewód
odprowadzający
urządzenia
11. Przewód zasilania gazem
12. Pompa obiegowa z
odpowietrznikiem
13. Mieszacz gazu i powietrza
15. Zawór
gazu
17. Czujnik
temperatury
na
powrocie z centralnego
ogrzewania
18. Sonda na wyjściu centralnego
ogrzewania
19. Odpowietrznik
ręczny
Обозначения
1.
Точка анализа продуктов
сгорания
2.
Термостат перегрева
первичного теплообменника
(продукты сгорания)
3. Ярко-красный
индикатор
4.
Электроды розжига
5.
Генератор зажигания
6.
Модулируемый вентилятор
7.
Глушитель шума
8.
Труба подачи элемента
9.
Сливной шланг конденсата
10. Труба
возврата
элемента
11. Труба подачи газа
12.
Циркуляционный насос с
автоматическим переключением
скоростей и воздухоотводчиком
13. Смеситель
15.
Газовый клапан
17.
Датчик температуры в
подающей линии
18.
Датчик температуры в обратной
линии
19.
Воздушный клапан
