18
instalacyjne
Установка
Rodzaj układu odprowadzania spalin
Maksymalna długość kanałów zasysania/odprowadzania spalin
Maximální délka sacího (m)
Максимальная длина дымохода/воздуховода, м
Średnica
kanałów
(mm)
Диаметры
труб,
мм
GENUS PREMIUM HP 45
GENUS PREMIUM HP 65
MIN
MAX
MIN
MAX
systemy ółosiowe
Коаксиальная
система
C13 C33 C43
1
12
1
8
ø 80/125
B33 1
12
1
8
ø
80/125
systemy podwójnych
Раздельная система
C13 C23 C33 C43
S1 = S2
S1 = S2
ø 80/80
0,5 / 0,5
13 / 13
0,5 / 0,5
7 / 7
C53 C83
1 + S2
1 + S2
ø 80/80
1
32
0,5
16
B23
0,5
30
0,5
15
ø 80
Powietrze do spalania pochodzi z pomieszczenia
B - Подача воздуха из помещения (открытая камера сгорания)
B23
Odprowadzanie spalin na
zewnątrz. Pobieranie powietrza z
pomieszczenia
Отвод продуктов сгорания
наружу; подача воздуха из
помещения
B33
Odprowadzanie spalin do
przewodu kominowego
pojedynczego lub zbiorczego,
stanowiącego cz
ęść budynku.
Pobieranie powietrza z
pomieszczenia.
místnosti
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
Powietrze do spalania pochodzi z zewnątrz
С - Подача воздуха снаружи (закрытая камера сгорания)
C13
Odprowadzanie spalin i
pobieranie powietrza poprzez
ścianę zewnętrzną w tej samej
strefi e ciśnień.
Система для отвода продуктов
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
C33
Odprowadzanie spalin i
pobieranie powietrza poprzez
przewód kominowy.
Система для отвода продуктов
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
C43
Odprowadzanie spalin i
pobieranie powietrza poprzez
przewód kominowy pojedynczy
lub zbiorczy, tanowiący część
budynku
Подача воздуха и отвод
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
C53
Odprowadzanie spalin na
zewnątrz i pobieranie powietrza
poprzez ścianę zewnętrzną nie
znajdujące się w tym samym
obszarze ciśnień
Система для отвода продуктов
сгорания через кровлю здания
и подвода воздуха через
наружную стену
C83
Odprowadzanie spalin
przewodem kominowym
pojedynczym lub zbiorczym,
stanowiącym część budynku
Pobieranie powietrza poprzez
ścianę zewnętrzną
Отвод продуктов сгорания
через индивидуальный или
общий встроенный дымоход
здания; подача воз¬духа через
наружную стену

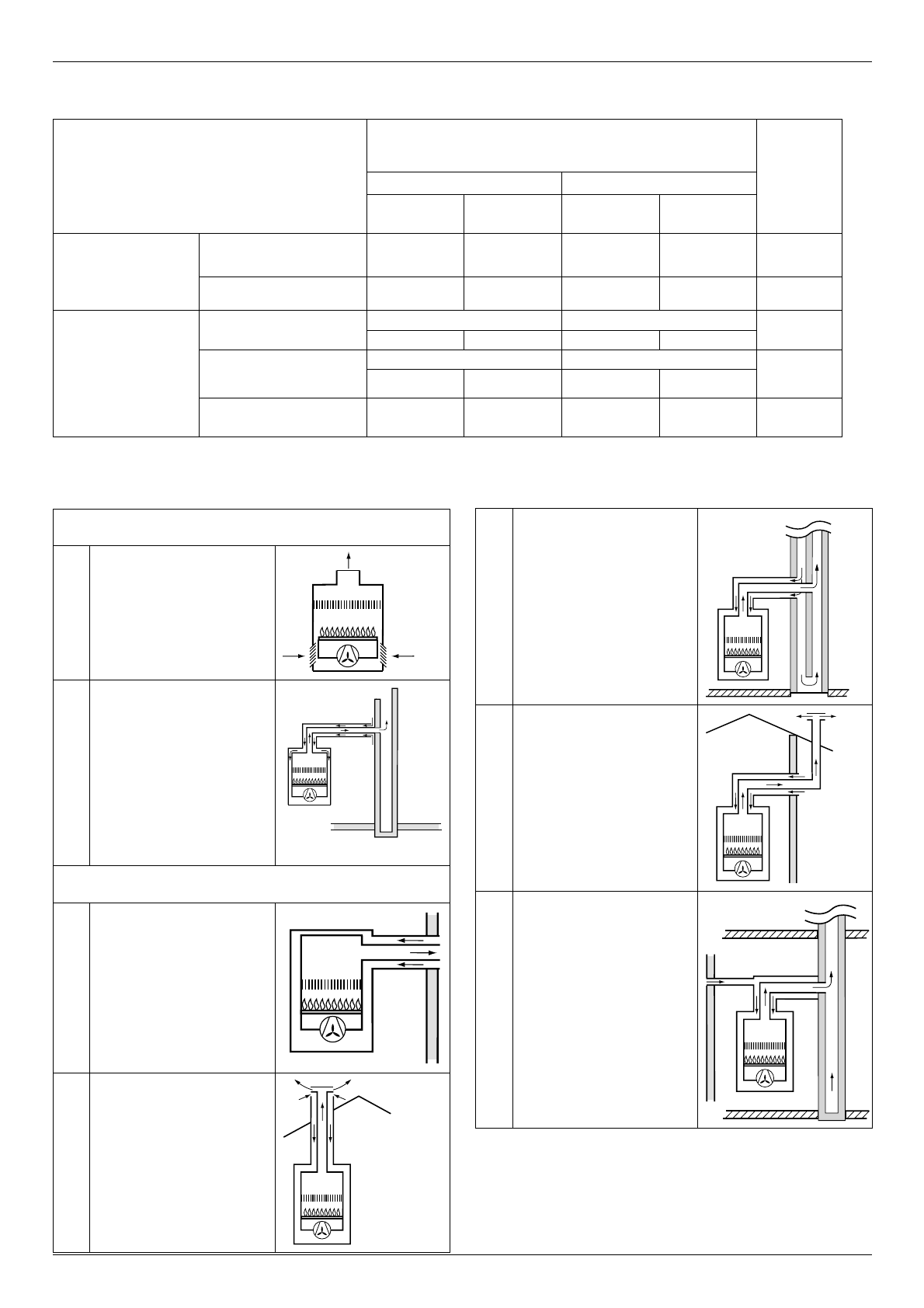

Rodzaje systemów zasysania/odprowadzania spalin
Tabela typów układów zasysania/odprowadzania spalin
kde platí S1 = sání vzduchu - S2 = výfuk plynů
Типы и длины трубопроводов подачи воздуха и отвода
продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
