Identificazione delle etichette

1 – Simbolo del gas non infiammabile

6 – Simbolo di pericolo elettrico

2 – Tipo di gas

7 – Avvertenza tensione pericolosa

3 – Dati della targa identificativa dell’unità

8 – Avvertenza serraggio dei cavi

4 – Logo del produttore

9 – Istruzioni di sollevamento

5 – Avviso riempimento circuito dell’acqua

10 - Pulsante di emergenza

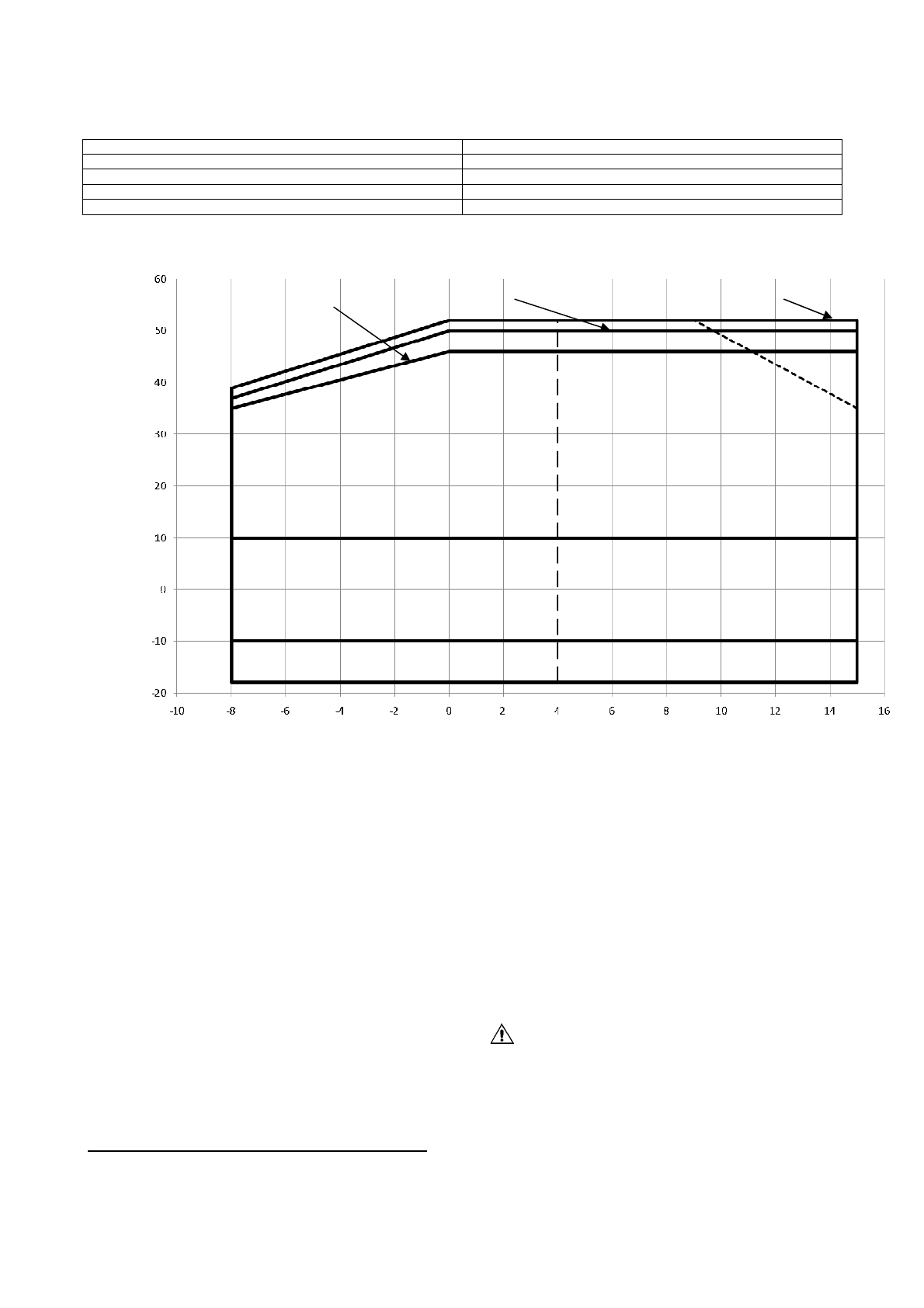

Figura 2 – Limiti operativi

Sicurezza
L’unità deve essere saldamente ancorata al suolo.
È essenziale osservare le seguenti istruzioni:

−

L’unità  può  essere  sollevata  usando  solo  i  punti  appositi  segnalati  in
giallo e fissati alla sua base.

−

È  vietato  accedere  ai  componenti  elettrici  senza  aver  prima  aperto
l’interruttore principale dell’unità e disattivato l’alimentazione elettrica.

−

È  vietato  accedere  ai  componenti  elettrici  senza  l’impiego  di  una
piattaforma isolante. Non accedere ai componenti elettrici in presenza di
acqua e/o umidità.

−

I bordi taglienti e la superficie della sezione del condensatore possono
causare lesioni. Evitare il contatto diretto e usare dispositivi di protezione
adeguati.

−

Scollegare l’alimentazione elettrica aprendo l’interruttore principale prima
di eseguire operazioni di assistenza sulle ventole di raffreddamento e/o i
compressori.  Il  mancato  rispetto  di  questa  regola  può  causare  gravi
lesioni personali.

−

Non introdurre oggetti solidi nei tubi dell’acqua quando l’unità è collegata
al sistema.

−

Installare  un  filtro  meccanico  sul  tubo  dell’acqua  collegato  all’ingresso
dello scambiatore di calore.

−

L’unità è dotata di valvole di sicurezza installate sui lati di alta e bassa
pressione del circuito del refrigerante.

È assolutamente vietato rimuovere tutte le protezioni delle parti mobili.

In  caso  di  arresto  improvviso  dell’unità,  seguire  le  istruzioni  riportate  sul
Manuale  d’istruzioni  del  pannello  di  controllo  che  fa  parte  della

documentazione  di  accompagnamento  della  macchina  consegnata
all’utilizzatore finale.

Si  consiglia  vivamente  di  eseguire  le  operazioni  di  installazione  e
manutenzione  insieme  ad  altre  persone.  In  caso  di  lesioni  accidentali  o
problemi, comportarsi come segue:

-

Mantenere la calma

-

Premere il pulsante di allarme, se presente nel sito di installazione

-

Spostare la persona ferita in un luogo caldo, lontano dall’unità e adagiarla
in posizione di riposo.

-

Contattare  immediatamente  il  personale  di  emergenza  presente
nell’edificio o presso un servizio di pronto soccorso.

-

Attendere  l’arrivo  degli  operatori  di  soccorso  senza  lasciare  il  ferito  da
solo.

-

Fornire tutte le informazioni necessarie agli operatori del pronto soccorso.

Evitare  di  installare  il  chiller  in  aree  che  potrebbero  presentare  dei
pericoli  durante  le  operazioni  di  manutenzione,  come  piattaforme
senza parapetti, guide o aree non conformi ai requisiti che impongono
di lasciare uno spazio libero intorno al chiller.

Rumore
Il  rumore  generato  dall’unità  è  dovuto  principalmente  alla  rotazione  dei
compressori e delle ventole.
Il  livello  sonoro  di  ogni  modello  è  riportato  nella  relativa  documentazione  di
vendita.
Se  l’unità  è  installata,  usata  e  sottoposta  a  manutenzione  correttamente,  il
livello  di  emissione  sonora  non  richiede  l’impiego  di  nessun  dispositivo  di
protezione speciale per il lavoro continuativo vicino alla stessa.

Efficienza Standard

Alta Efficienza

Efficienza Premium

Funzionamento con
acqua e glicole

In questa area l'unità
potrebbe funzionare in
parzializzazione, consultare
le tabelle di performance


Funzionamento solo con regolazione velocità ventilatori
(al di sotto di una Temperatura Ambiente di 10°C)


Funzionamento solo con ventilatori con Speedtroll (al di sotto di una
Temperatura Ambiente di -10°C )


Temperatura uscita acqua evaporatore [°C]


T

e

m

p

e

ra

tu

ra

 A

m

b

ie

n

te

 [

°C

]
