D-EIMAC00604-14EU - 47/196

Versie met freecooling eenheid


Freecooling-eenheden  hebben  extra  coils  die  worden  gebruikt  om  de  vloeistof  vanuit  het  gebouw  vooraf  te  koelen  en  de
algemene  efficiëntie  te  verhogen  door  de  compressoren  leeg  te  maken  tot  ze  volledig  stoppen  als  de  omgeving  dit  mogelijk
maakt. De waterstroom kan worden afgeleid naar de extra coils als de buitentemperatuur lager wordt dan de temperatuur van het
retourwater via een driewegsklep (of twee eenwegskleppen, afhankelijk van de grootte van de koeler).
U kunt freecooling inschakelen met de QFC-schakelaar op het bedieningsdeel van het elektrisch paneel. Wanneer de freecooling-
functie  is  ingeschakeld,  beheert  de  controller  van  de  eenheid  automatisch  de  werking  van  de  waterkleppen.  Het  systeem  regelt
ook de werking van de ventilatoren, waardoor het freecooling-effect wordt gemaximaliseerd.

AANDACHT

Het watersysteem MOET gevuld zijn met het juiste percentage water en glycol.
De eindgebruiker is verantwoordelijk voor de juiste hoeveelheid water/glycol.
Vriesschade aan freecooling coils wordt niet gedekt door de garantie.

AANDACHT

Plaats stromingsschakelaars voor in het veld met een waterpompvergrendeling om de waterstroming van het systeem
te detecteren.

AANDACHT

Plaats  een  filter  in  de  watertoevoerleidingen  van  de  eenheid  om  schade  aan  de  freecooling  coils  en
verdamperleidingen te vermijden. Het filter mag zeefgaten van maximaal 0,5 mm hebben.


Er bestaan twee soorten van het freecooling bedieningssysteem:


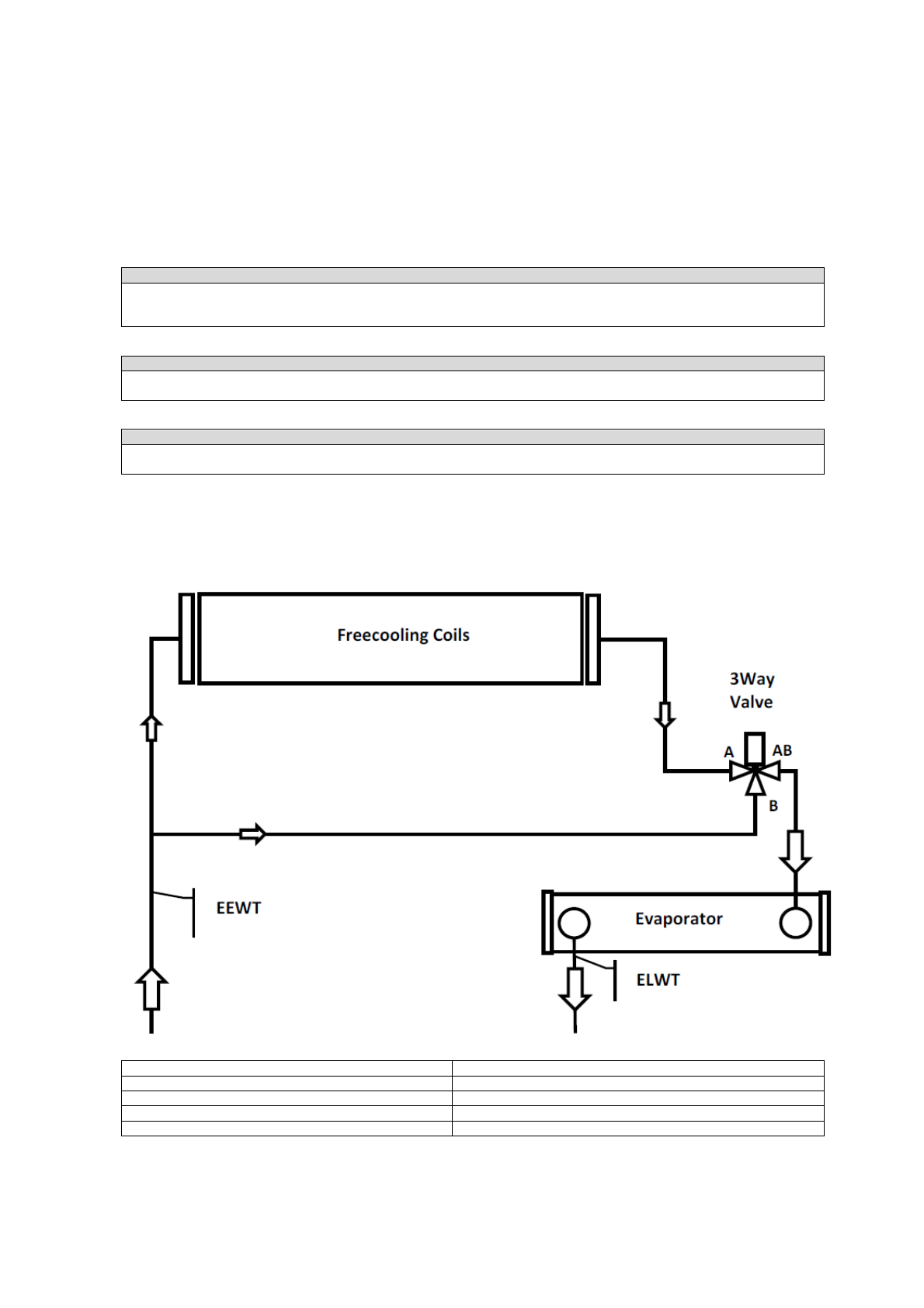

Freecooling systeem met driewegsklep

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils

Freecooling coils

3 Way Valve

Driewegsklep

EEWT

Temperatuursonde watertoevoer

Evaporator

Verdamper

ELWT

Temperatuursonde wateruitlaat
