D-EIMAC00604-14EU - 21/196

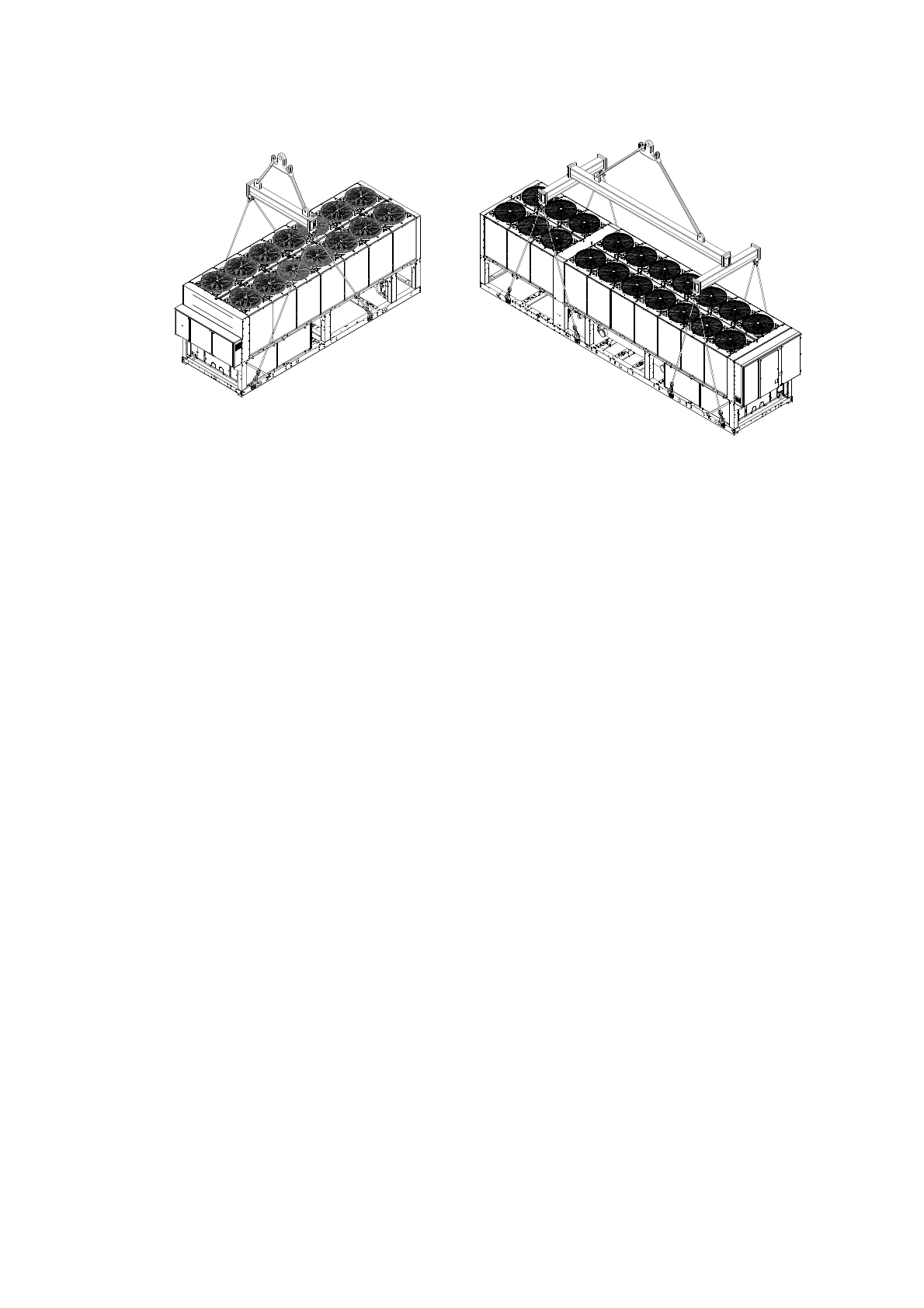

Abb. 3 - Anheben der Einheit
Einheit mit 2 Kompressoren
Einheit mit 3 Kompressoren
Für die ebenerdige Installation muss ein ausreichend
tragfähiges Betonfundament von mindestens 250 mm Dicke
bereitgestellt werden, das breiter als die Einheit ist. Der
Sockel muss in der Lage sein, das Gewicht der Einheit zu
tragen.
Wenn die Einheit an einem für Personen und Tiere leicht
zugänglichen Ort installiert wird, empfiehlt es sich, Schutzgitter
um den Bereich des Verflüssigers und des Verdichters
aufzustellen.
Zur
bestmöglichen
Betriebsleistung
am
Installationsort
folgende Vorsichtsmaßnahmen und Anweisungen beachten:
−
Rückfluss des Luftstroms vermeiden.
−
Sicherstellen, dass der Luftstrom nicht durch Hindernisse behindert wird.
−
Ein stabiles und festes Fundament bereitstellen, um die
Entstehung von Lärm und Vibrationen so weit wie möglich
zu verringern.
−
Einheit möglichst nicht an besonders staubigen Orten installieren, um die
Verschmutzung der Kühlschlangen des Verflüssigers zu verringern.
−
Das Wasser in der Anlage muss vollkommen sauber sein,
alle Spuren von Öl und Rost sind zu entfernen. Einen
mechanischen Wasserfilter an der Wasserzuleitung
montieren.
Mindestabstände
Um eine optimale Belüftung der Kühlschlangen des Kondensators zu
gewährleisten, ist die Einhaltung der Mindestabstände an allen Einheiten von
grundlegender Bedeutung.
Bei der Wahl des Aufstellungsortes und zur Gewährleistung eines einwandfreien
Luftstroms sind folgende Faktoren zu beachten:
−
Den Rückstrom warmer Luft vermeiden
−
Ungenügende Luftzufuhr zum luftgekühlten Verflüssiger vermeiden.
Beide Bedingungen können zu einer Zunahme des Kondensationsdrucks
führen, was die Energieeffizienz und das Kühlvermögen reduziert.
Alle Seiten der Einheit müssen frei zugänglich sein, damit
diese nach der Installation gewartet werden kann. Die
Abbildung 3 illustriert die erforderlichen Mindestabstände.
Der vertikale Luftauslass darf nicht behindert sein.
Wenn die Einheit von Wänden oder Hindernissen umgeben ist, die die gleiche
Höhe wie die Einheit haben, ist diese in einem Abstand von nicht weniger als
2500 mm zu installieren. Wenn diese Hindernisse höher sind, ist die Einheit in
einem Abstand von nicht weniger als 3000 mm zu installieren.
Wenn die Einheit installiert wird, ohne die für Wände bzw. vertikale Hindernisse
empfohlenen Mindestabstände zu beachten, kann es zu einer Kombination aus
Rückfluss warmer Luft und/oder ungenügender Luftzufuhr zum luftgekühlten
Verflüssiger kommen, was zu einer Reduzierung der Leistung und Effizienz
führen kann.
In jedem Fall wird der Mikroprozessor den Betrieb der Einheit an die neuen
Betriebsbedingungen anpassen, indem die unter bestimmten Umständen
verfügbare Maximalleistung abgegeben wird, auch wenn der seitliche Abstand
geringer als empfohlen ist, es sei denn die Betriebsbedingungen beeinträchtigen
die Sicherheit des Personals oder die Betriebssicherheit der Einheit.
Wenn zwei oder mehr Einheiten direkt nebeneinander aufgestellt werden, sollte
ein Mindestabstand von 3600 mm zwischen den Verflüssigerreihen eingehalten
werden.
Weitere Lösungen sind bei einem Vertreter des Herstellers zu erfragen.
Schallschutz
Wenn die Schallpegel eine spezielle Kontrolle erforderlich
machen,
muss
die
Maschine
mithilfe
von
schwingungsdämpfenden Elementen (optional lieferbar) sehr
sorgfältig zur Bodenplatte hin isoliert werden. Außerdem sind
flexible Verbindungsstücke an den Wasseranschlüssen zu
montieren.
Wasserzuleitung
Das Rohrleitungssystem muss mit möglichst wenigen
Krümmern und vertikalen Strömungsumlenkungen verlegt
werden. Auf diese Weise werden die Installationskosten
erheblich reduziert und die Anlagenleistung verbessert.
Die Wasseranlage muss Folgendes vorsehen:
1. Schwingungsdämpfer zur Reduzierung der Vibrationsübertragung auf den
Unterbau.
2. Sperrventile zum Trennen der Einheit von der
Wasseranlage bei Wartungsarbeiten.
3.
Durchflusswächter
4. Eine manuell oder automatisch betriebene
Entlüftungsvorrichtung an der höchsten und eine
Ablassvorrichtung an der niedrigsten Stelle der Anlage.
5. Weder der Verdampfer noch die Vorrichtung zur
Wärmerückgewinnung dürfen an der höchsten Stelle der
Anlage platziert werden.
6.
Eine
geeignete
Vorrichtung,
die
den
Druck
im
Wassersystem erhält (Ausgleichsbehälter, usw.).
7. Wassertemperatur- und Druckanzeigen, um den
Installationstechniker bei Service- und Wartungsarbeiten
zu unterstützen.
