D-EIMAC00604-14EU - 27/196

Modell Freikühl-Einheit


Freikühl-Einheiten  besitzen  zusätzliche  Kühlschlangen,  die  für  das  Vorkühlen  der  aus  dem  Gebäude  kommenden  Flüssigkeit
verwendet werden und steigern die Gesamtleistung durch Entladen der Verdichter bis zu deren vollständigem Stillstand, sofern es
die  Umgebungsbedingungen  zulassen.  Der  Wasserfluss  kann  mithilfe  eines  Drei-Wegeventils  (oder  zwei  Einwegventilen,
abhängig  von  der  Größe  des  Chillers)  zu  den  zusätzlichen  Kühlschlangen  geleitet  werden,  wenn  die  Außentemperatur  unter  die
Rücklauftemperatur des Wassers sinkt.
Der  Freikühl-Betrieb  kann  durch  den  im  Steuerabschnitt  des  Schaltschranks  eingebauten  Schalter  freigegeben  werden.  Sobald
die Freikühl-Funktion freigegeben ist, verwaltet der Controller der Einheit automatisch den Betrieb der Wasserventile. Das System
steuert ebenso den Betrieb der Ventilatoren, die die Freikühl-Wirkung maximieren.

ACHTUNG

Das Wassersystem MUSS mit dem richtigen Prozentsatz von Wasser und Glykol gefüllt sein.
Der Endbenutzer haftet für den richtigen Wert des Prozentsatzes der Wasser-Glykol-Mischung.
Bei Frostschäden der Freikühl-Kühlschlangen entfällt der Garantieanspruch!

ACHTUNG

Bauseitige  Durchfluss-Schalter  mit  Wasserpumpen-Sperre  zur  Richtungsgebung  des  Wasserflusses  des  Systems
installieren.

ACHTUNG

Um  Schäden  an  den  Freikühl-Kühlschlangen  und  den  Verdampferrohren  zu  verhindern,  einen  Siebfilter  in  das
Wassereinlassrohr der Einheit einbauen. Der Filter muss eine maximale Maschenweite von 0,5 mm aufweisen.


Es gibt zwei Arten von Freikühl-Steuer-Systemen:



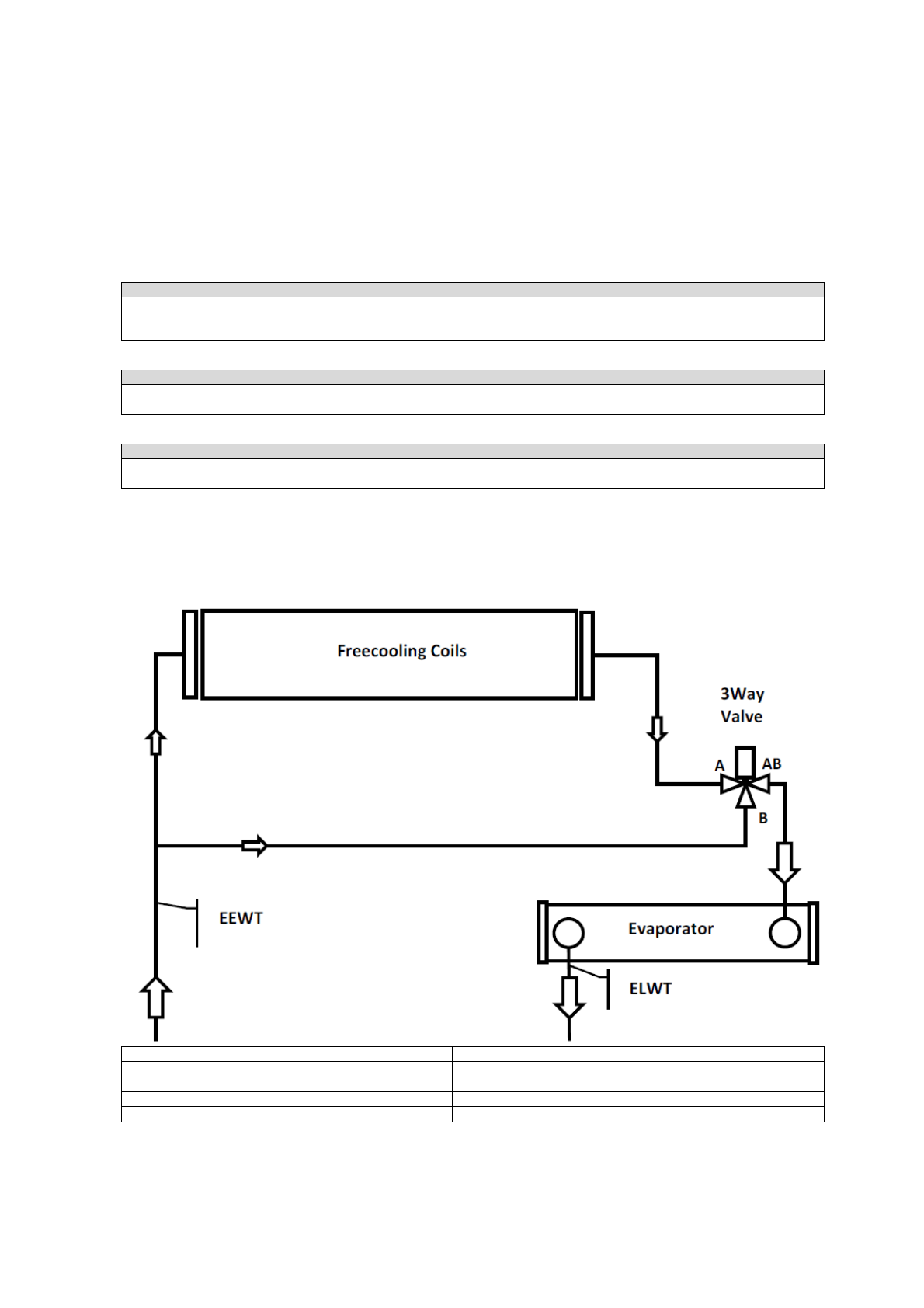

Freikühl-System mit 3-Wegeventil

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils

Freikühl-Kühlschlangen

3 Way Valve

3-Wegeventil

EEWT

Temperaturfühler Wasserzulauf

Evaporator

Verdampfer

ELWT

Temperaturfühler Wasserauslauf
