6-7

Tü

çe

va geri dönüşü

va Çık

ışı

Engel

va geri dönüşü

rvis Erişimi

Engel

Tahliye Tesisatı.

(Yalnızca Isı Pompası Ünitesi)

Boşaltma için tahliye tapasını kullanın.
Ta h l i ye y u v a s ı m o n t a j t a b a n ı ve y a z e m i n y ü z e y i t a r a f ı n d a n
engelleniyorsa, dış ünitenin ayaklarının altına en az 30 mm yükseklikte
ilave ayak takozları yerleştirin.
Soğuk bölgelerde, dış ünitede tahliye hortumu kullanmayın. (Aksi
taktirde, tahliye suyu donarak, ısıtma performansını düşürebilir.)

1)
2)

Su tahliye deliği

Alt çerçeve

Tahliye Tapası

Hortum (piyasadan alınabilir,
iç çapı 16mm)

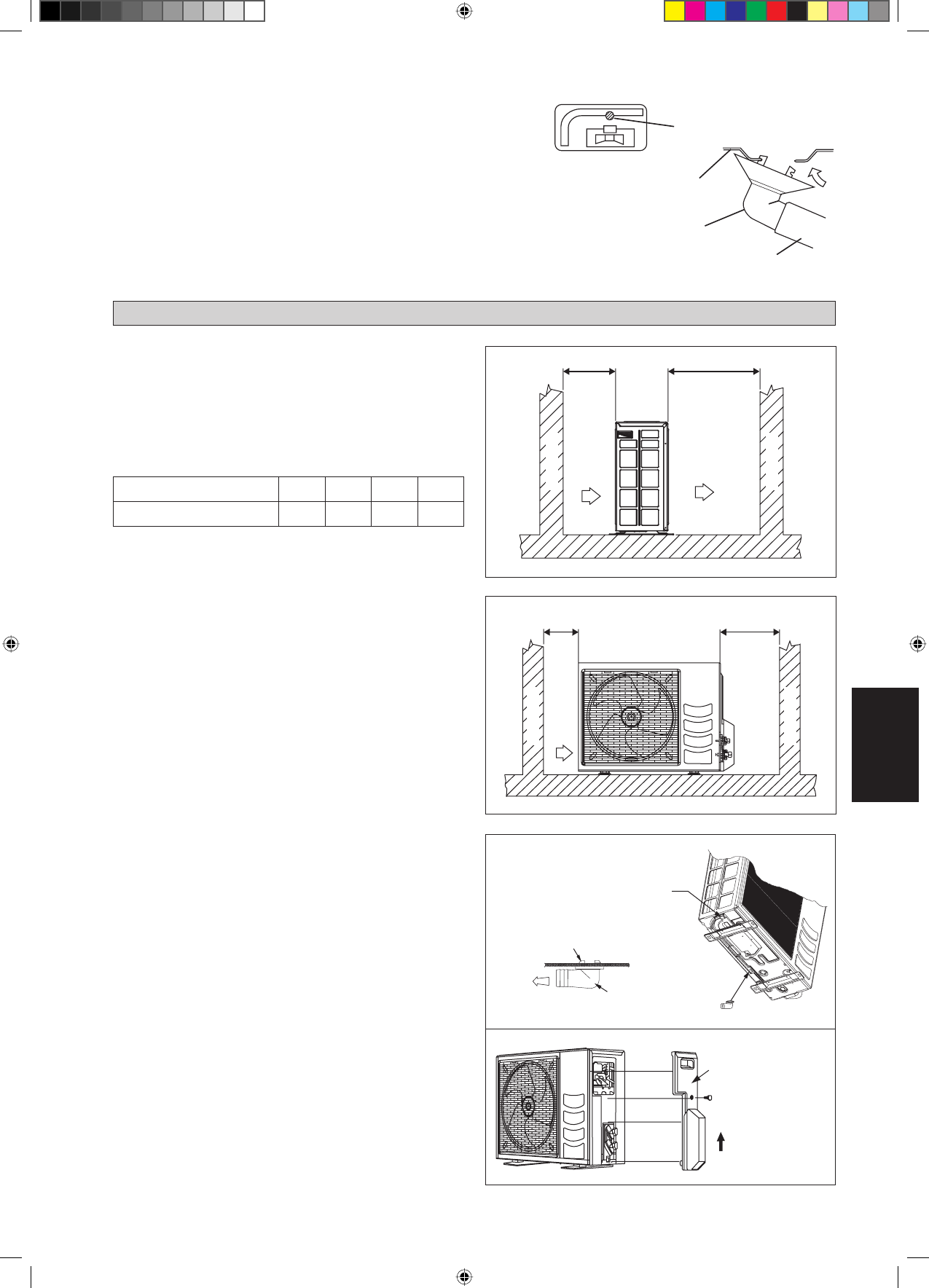

DIŞ ÜNİTENİN KURULUMU (ARXN50/60MV1B)

Dış ünite, tahliye edilen sıcak havanın kısa devre yapması
veya hava ak ışının k ısıtlanması engellenecek şek ilde
takılmalıdır. Lütfen kurulum sırasında şekilde gösterilen
mesafeleri muhafaza ediniz. Girişteki hava sıcaklığının dış
hava sıcaklığından daha yüksek olmadığı mümkün olan en
serin yeri seçin (çalışma aralığına bakın).

Kurulum Mesafeleri

Not:

Eğer yüksekliği 2 metreyi aşan bir engel varsa veya

ünitenin üst tarafında bir engel varsa, lütfen yukarıdaki
tabloda belirtilenden daha fazla mesafe bırakınız.

Boyutlar

Minimum Mesafe, mm

300

1000

300

500

Dış Ünitenin Yoğunlaşmış Suyunun İmhası
(Yalnızca Isı Pompası Ünitesi)

Dış Ünitenin alt kısmında yoğunlaşan suyun akması
için 2 delik bulunmaktadır. Tahliye dirseğini deliklerden
birine sokun.
Tahliye deliğini kurmak için, kancanın bir kısmını en
alta takın (A kısmı), sonra diğer kısmını alta takarken
tahliye deliğini ok tarafından gösterilen yöne doğru
çekin. Kurulumdan sonra, tahliye dirseğinin en alta sıkıca
oturduğundan emin olmak için kontrol edin.
Ünite karlı ve soğuk bir bölgede kuruluysa, yoğunlaşmış su
en altta donabilir. Böyle durumlarda, drenajı rahatlatmak
için lütfen ünitenin altındaki tıpayı çekin.

•

Boruları ve birleşen
kabloları bağlarken
lütfen yan plakayı
çıkarın

İTİN VE YUKARI ÇEKİN

ALT KISIM

TAHLİYE DİRSEĞİ

TIPA
