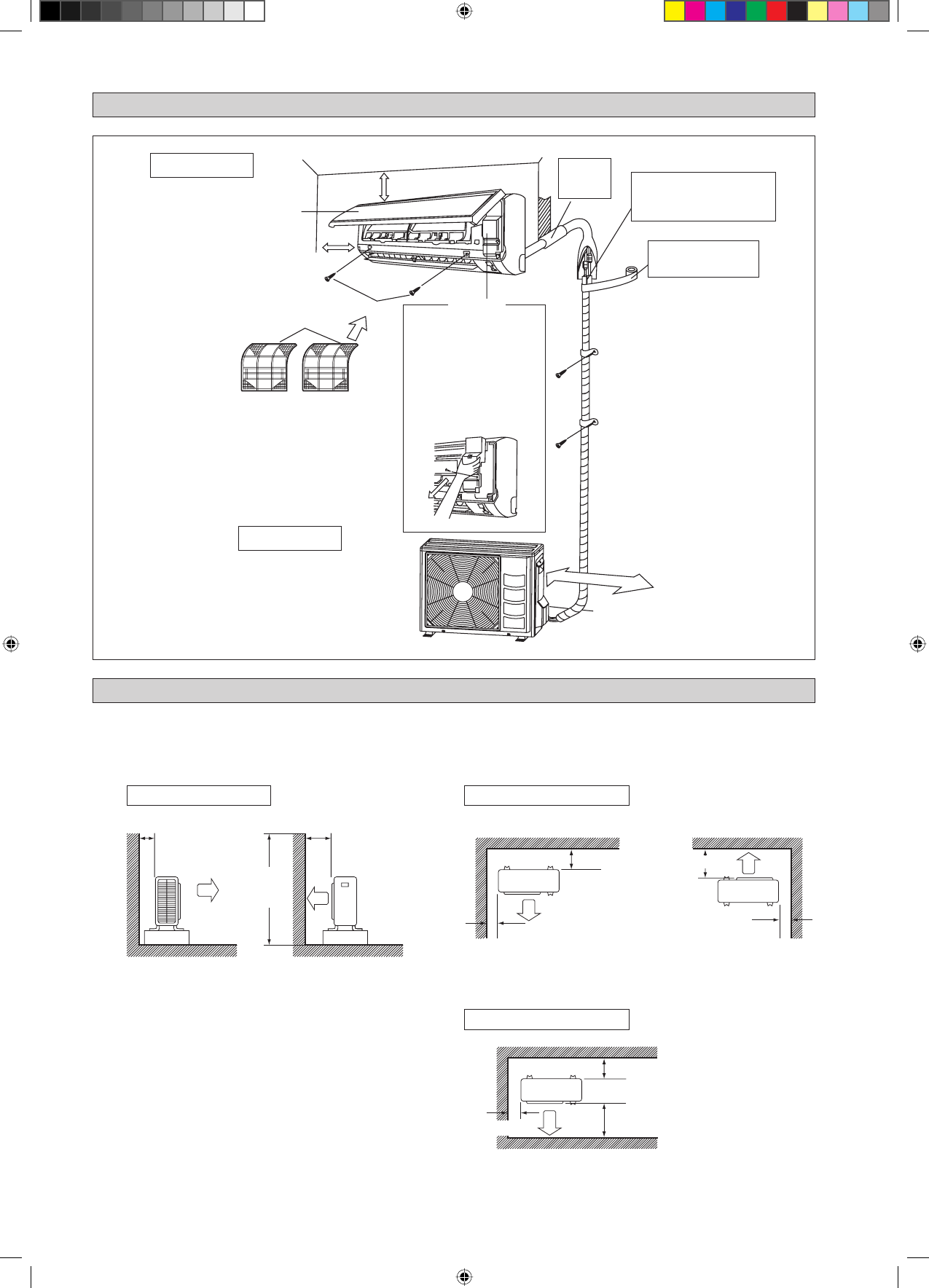

INSTALLATION DIAGRAM

INSTALLATION OF THE OUTDOOR UNIT (ARXN25/35MV1B)

Indoor Unit

Air filter

M4 x 12L

Front panel

30mm or more from ceiling

Outdoor Unit

50mm or more from walls
(on both sides)

Caulk pipe
hole gap
with putty.

Cut thermal insulation pipe to an
appropriate length and wrap it with
tape, making sure that no gap is left
in the insulation pipe’s cut line.

Wrap the insulation pipe
with the finishing tape
from bottom to top.

Service lid

Opening service lid

Service lid is opening/
closing type.

Opening method

1) Remove the service lid

screws.

2) Pull out the service lid

diagonally down in the
direction of the arrow.

3) Pull down.

500mm from wall

Where a wall or other obstacle is in the path of outdoor unit’s intake or exhaust airflow, follow the installation guidelines
below.
For any of the below installation patterns, the wall height on the exhaust side should be 1200mm or less.

•

Wall facing two sides

More than 50

Wall facing one side

More than 100

More than 50

Top View

Side View

than 100

More than 150

More than 300

More than 50
