Su

Sızıntısı

Su
Toplanması

Borunun
Ucu
Suyun
İçinde

Boşalt

Doğru

Yanlış

Su

Sızıntısı

Su

Sızıntısı

Yanlış

Yanlış

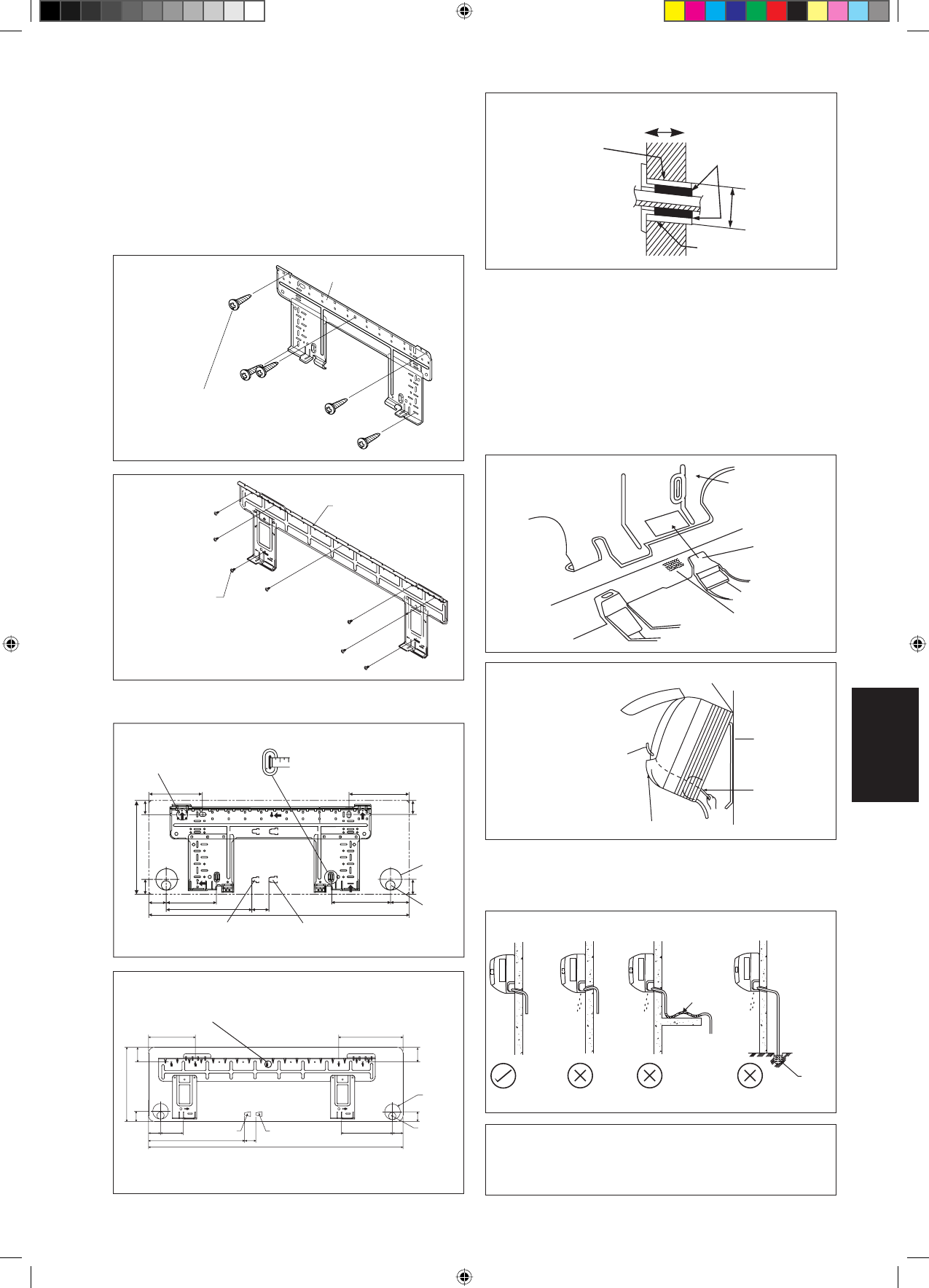

Montaj Levhasının Monte Edilmesi

Duvarın, ünitenin ağırlığını kaldıracak kadar kuvvetli olduğuna
emin olunuz. Aksi halde duvarın; levhalarla, k irişlerle veya
sütunlarla desteklenmesi gerekir.
Yatay montaj için seviye ölçüm cihazı kullanın ve ATXN25/35MV1B
için 5, ATXN50/60MV1B içinse 7 vidayla sabitleyin.
Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha aşağı
bir noktada (şekle bakınız), konik matkap ucuyla 65mm çapında
bir delik deliniz.

Su Drenaj Borusu

İç mekan drenaj borusu, suyun düzgün bir şekilde tahliye edilmesi
için, düz bir şekilde aşağıya inmelidir. Suyun sızmasına neden
olabilecek durumlardan kaçınınız.

Su Drenajı

İç Ünite Nasıl Takılır

Alt çerçevenin tırnaklarını montaj plakasına takın.

İç Ünite Nasıl Çıkarılır

Tırnakları serbest bırakmak için işaretli alanı yukarı ittirin (ön
ızgaranın alt kısmında).

İç Ünitenin Montaj Plakasına Monte Edilmesi

İç ünitenin, montaj levhasının üst kısmına oturtunuz (İç ünitenin
arkasında, üst tarafta yer alan iki kancayı, montaj levhasının üst
ucuna takın). Üniteyi sola ve sağa oynatarak, kancaların kurulum
levhasına gerektiği gibi oturduğuna emin olunuz.

Tavsiye Edilen Montaj Plakası Alı koyma noktaları
ve Boyutlar

Montaj plakası

Montaj plakası
sabitleme vidası

ATXN50/60MV1B

Montaj plakası

Montaj plakası sabitleme vidası

ATXN25/35MV1B

Duvardaki
delik çapı
Ø 65mm

190

173

61

310

61

Tahliye
hortumu
konumu

Gaz borusu sonu

Sıvı borusu sonu

48

45

580

1065

219

40

40

91

45

Duvardaki
delik çapı
Ø 65mm

Tahliye
hortumu
konumu

Şerit metreyi gösterildiği gibi kullanın.
Şerit metrenin sonunu ‘da

Ñ

 konumlandırın

Gaz borusu sonu

Sıvı borusu sonu

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Tüm boyutlar mm olarak verilmiştir

ATXN50/60MV1B

ATXN25/35MV1B

Konik Matkap Ucuyla Açılmış Delik

İç

Ø 65

Duvara gizlenmiş boru
(bölge tedariği)

Duvar delik kapağı
(bölge tedariği)

Duvara gizlenmiş boru
(bölge tedariği)

Birbirine bağlı k abloların
uçlarını önceden soyarken,
k a b l o l a r ı n   s a ğ   u ç l a r ı n ı
yalıtım bandıyla bağlayın.

İç ünitenin kancasını buraya asın.

Montaj plakası

Birbirine bağlı
kablolar

Kablo rehberi

!

 DİKKAT

 Üniteyi, iç ve dış mekan için 2000m üzerinde yükseklikte
kurmayın.

Tüm boyutlar mm olarak verilmiştir

Dış

Macunlama

«

Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 7 nokta)

«

Tavsiye edilen montaj plakası alı koyma
noktaları (tümünde 5 nokta)

6-9

rk

çe

Montaj plakası

Kelepçe

Alt çerçeve

İşaret (arka taraf )

Ön ızgara
