2-10

Modello

ATXN25MV1B

ATXN35MV1B

ATXN50MV1B

ATXN60MV1B

Minima lunghezza consentita (L), m

3

3

Massima lunghezza consentita (L), m

20

30

Altezza Massima Consentita (E), m

10

10

Diametro Tubi Gas, mm/(pollici)

9,52 (3/8")

12,70 (1/2")

15,88 (5/8")

Diametro Tubi Liquidi, mm/(pollici)

6,35 (1/4")

6,35 (1/4")

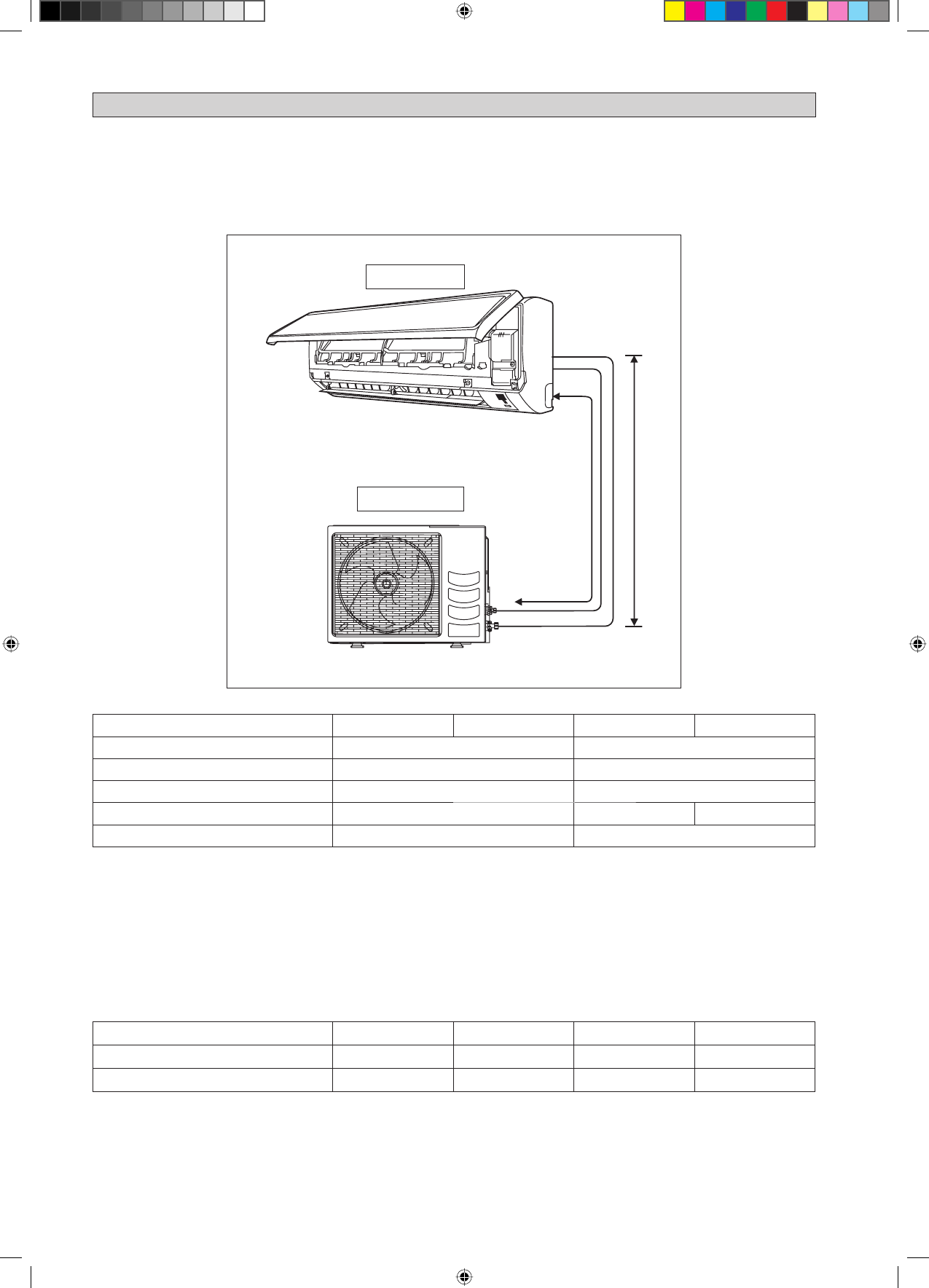

L

E

Interna

ATXN25MV1B

ATXN35MV1B

ATXN50MV1B

ATXN60MV1B

Esterna

ARXN25MV1B

ARXN35MV1B

ARXN50MV1B

ARXN60MV1B

Ricarica addizionale [g/m]

20

20

20

20

Carica di refrigerante addizionale [g] per la lunghezza di 1m aggiuntivo secondo quanto indicato in tabella

*

Accertarsi di aggiungere la quantità corretta di refrigerante aggiuntivo. In caso contrario si potrebbe riscontrare una riduzione delle

prestazioni.

Attenzione:

 Il refrigerante precaricato in fabbrica è calcolato per una tubatura di 7,5m di lunghezza.

Unità Esterna

Unità interna

Lunghezza dei tubi consentita

Se le tubazioni sono troppo lungfie, la capacità e l’affidabilità dell’apparecchio risultano entrambe compromesse. Più grande
è il numero dei gomiti, maggiore è la resistenza al flusso del sistema di raffreddamento; così la capacità di raffreddamento
diminuisce. Come conseguenza, il compressore potrebbe diventare difettoso. Scegliere sempre il percorso più corto e obbedire
le raccomandazioni delle tavole seguenti:

CONDOTTI DEL REFRIGERANTE

Ricarica addizionale

L’unità esterna è provvisto di refrigerante, precaricato in fabbrica. Se la lunghezza del tubo è inferiore a 7,5m, quindi a
pagamento, dopo aspirazione non è necessario. Se la lunghezza dei condotti è superior e ai 7,5m, usare il valore di carica
addizionale come indicato nella tabella.

Esempio:

In ATXN25MV1B & ARXN25MV1B con tubature lunghe 12m, la lunghezza aggiuntiva è 4,5m. Ne consegue che,
Ricarica addizionale = 4,5[m] x 20[g/m]

 =

90,0[g]
