3-16

FRONT

Drehachse

Aussparung am

Hauptgerät

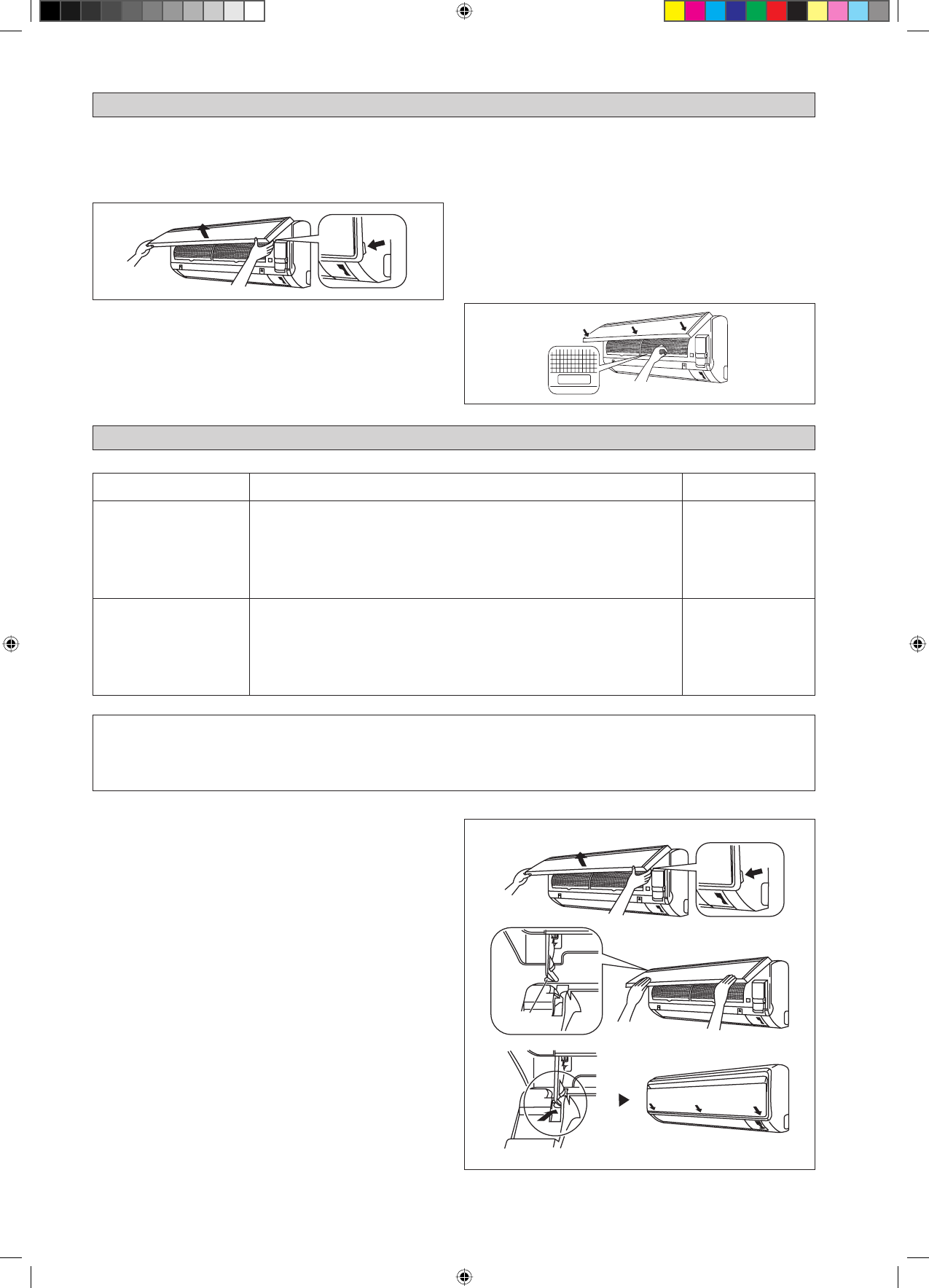

INSTANDHALTUNG UND WARTUNG

Öffnen der Frontplatte.

 H a l t e n   S i e   d i e   P l a t t e   a n   d e n  Ve r t i e f u n g e n   d e s
Hauptgerätes (2 Vertiefungen auf der rechten undlinken
Seite), und heben Sie sie bis zum Anschlag an.

1.

•

Abnehmen der Frontplatte.

 Während Sie die Frontplatte weiter anheben, schieben
Sie sie nach rechts, und ziehen Sie sie zur Vorderseite.
Die linke Drehachse wird gelöst. Schieben Sie die
rechte Drehachse nach links, und ziehen Sie sie zum
Abnehmen zur Vorderseite.

2.

•

Anbringen der Frontplatte.

 Richten Sie die rechte und linke Drehachse der
Frontplatte auf die Nuten aus, und drücken Sie sie bis
zum Anschlag  hinein.
 Die Frontplatte sachte schließen. (Beide Seiten und die
Mitte der Frontplatte andrücken.)

3.

•

•

Wartungsteile

Wartungsverfahren

Intervall

Luftfilter Innen-Gerät

Luftfilter mit Staubsauger absaugen oder in lauwarmem Wasser
(unter 40°C/104°F) mit neutraler Seife auswaschen.
Sorgfältig ausspülen und vor dem Wiedereinsetzen trocknen.
Kein Benzin, Verdünner oder Chemikalien verwenden, um den
Filter zu reinigen.

1.

2.
3.

Mindestens einmal
alle 2 Wochen.
Gegebenenfalls
häufiger.

Innen-gerät

Staub oder Schmutz an Gitter und Abdeckung mit einem weichen
Tuch abwischen. Das Tuch vorher in lauwarmem Wasser (unter
40°C/104°F) mit neutraler Seife anfeuchten.
Kein Benzin, noch Verdünner oder sonstige Chemikalien zum
Reinigen des Innengeräts verwenden.

1.

2.

Mindestens einmal
alle 2 Wochen.

Gegebenenfalls
häufiger.

!

VORSICHT

•   Vermeiden Sie direkten Kontakt der Plastikteile mit den Reinigern für die Wärmetauscher. Die Plastikteile können

sich aufgrund chemischer Reaktionen verformen.

Aussparung am
Hauptgerät

LUFTFILTER

Öffnen der Frontplatte.

 Halten Sie die Platte an den Vertiefungen des Hauptgerätes
(2 Vertiefungen auf der rechten und linken Seite), und heben
Sie sie bis zum Anschlag an.

1.

•

Ziehen Sie die Luftfilter heraus.

 Drücken Sie den Griff in der Mitte jedes Filters nach
oben, ziehen Sie ihn dann nach unten heraus.

2.

•

Reinigen oder ersetzen Sie alle Filter.

 Beim Abschütteln des restlichen Wassers den Filter nicht
auswringen.

3.

•

 Setzen Sie den Luftfilter und schließen Sie die Frontplatte.

 Setzen Sie die Klemmen der Filter in die Schlitze der
Frontplatte ein. Schließen Sie das Frontplatte langsamund
drücken Sie das Platte an den 3 Punkten. (1 aufjeder Seite
und 1 in der Mitte.)
 Der Luftfilter besitzt in der horizontalen Richtung eine
symmetrische Form.

4.

•

•
