2-12

Modello

ATXN25/35MV1B

ATXN50/60MV1B

ARXN25/35MV1B ARXN50/60MV1B

Voltaggi ammessi**

220-240V/~/50Hz +

!

Dimensioni del cavetto di alimentazione* mm

2

Numero di conduttori

1,5

3

2,5

3

Dimensioni del cavetto di interconnessione* mm

2

Numero di conduttori

1,5

4

2,5

4

Consigliato fusibile / nominale dell’interruttore  A

15

20

* Se la lunghezza del cavo supera 2m, usare un cavo più grande.

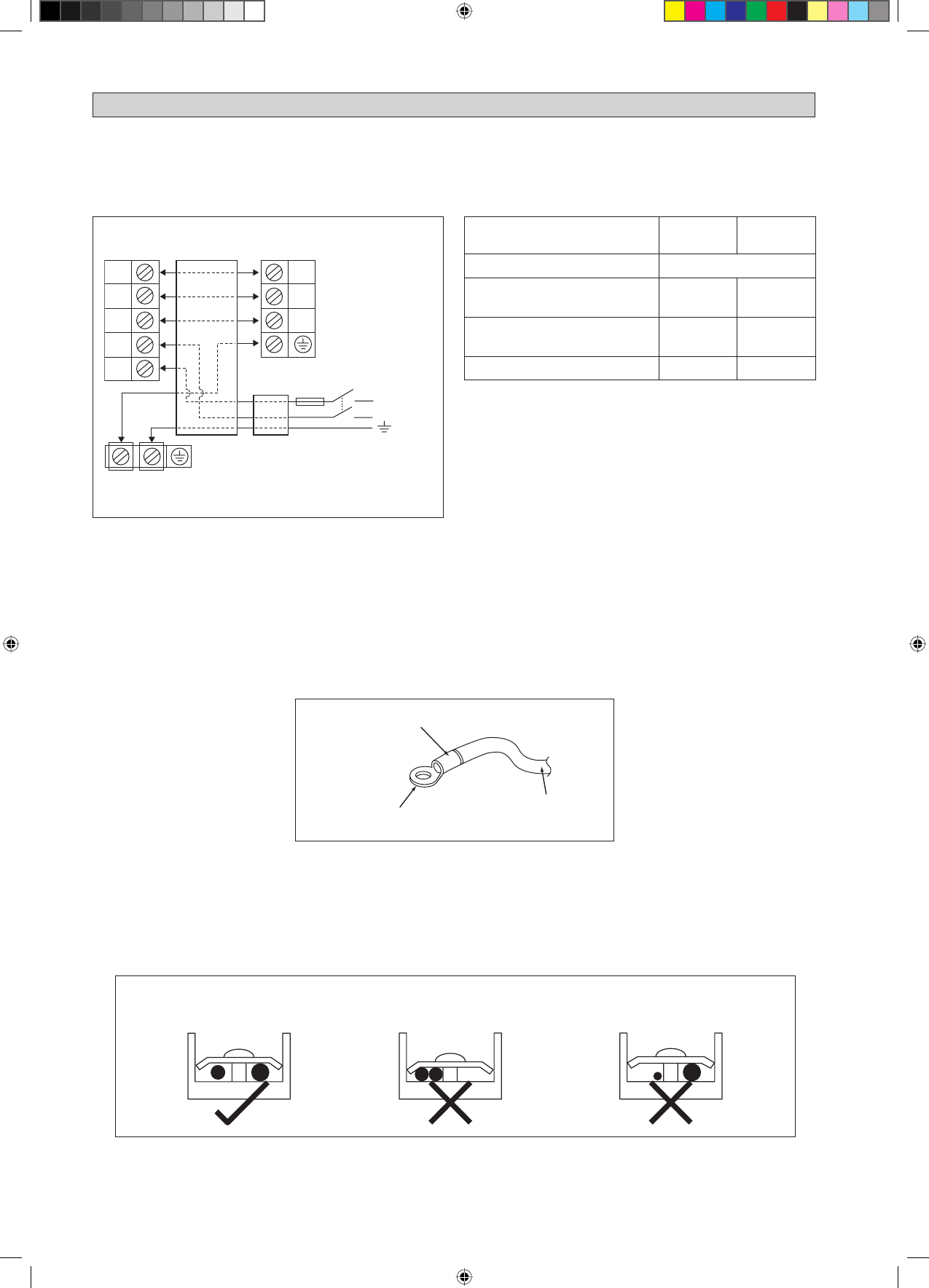

ALLACCIAMENTI ELETTRICI

IMPORTANTE :

*  I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e sceltiin modo

da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono dal tipo diimpianto e dai
conduttori utilizzati.

**  L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.

Fissare il manicotto di isolamento

Terminale rotondo piegato

Cablaggio elettrico

Tutti i fili devono essere collegati saldamente.
Assicurarsi che tutti i cavi elettrici non vengano a contatto con i tubi del refrigerante, il compressore o qualsiasi parte in
movimento.
Il cavo di collegamento tra l’unità interna e l’unità esterna deve essere fissato usando un aggancio apposito.
Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
Assicurarsi che non sia esercitata alcuna pressione esterna sui connettori terminali e sui cavi elettrici.
Assicurarsi che tutti i coperchi siano fissati correttamente per evitare aperture.
Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le
indicazioni presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all’unità).

•
•

•
•
•
•
•

Collegare i cavi dello stesso
calibro su entrambi i lati.

Non collegare i cavi dello
stesso calibro su un lato.

Non collegare cavi di
calibro diverso.

Usare il cacciavite corretto per stringere le viti del terminale. Cacciaviti non adatti possono danneggiare la testa della
vite.
Un serraggio eccessivo può danneggiare le viti terminali.
Non collegare cavi elettrici di misura divesa allo stesso terminale.
Mantenere la disposizione dei cavi in modo ordinato. Evitare che i cavi elettrici non ostruiscano altre parti e il coperchio
della centralina.

•

•
•
•

Morsettiera Dell’

Unità Esterna

Morsettiera Dell’

Unità Interna

Tutti i poli devono essere scollegati nella
rete di alimentazione, con una separazione
di contatto di almeno 3mm.

!

Cavo per

interconnessione

2

SIG

1

N

L

N / L2

L / L1

Alimentazione

Elettrica

Interruttore

principale

Fusibile /

Interruttore

Salvavita

Cavo di
Alimentazione

2

SIG

1
