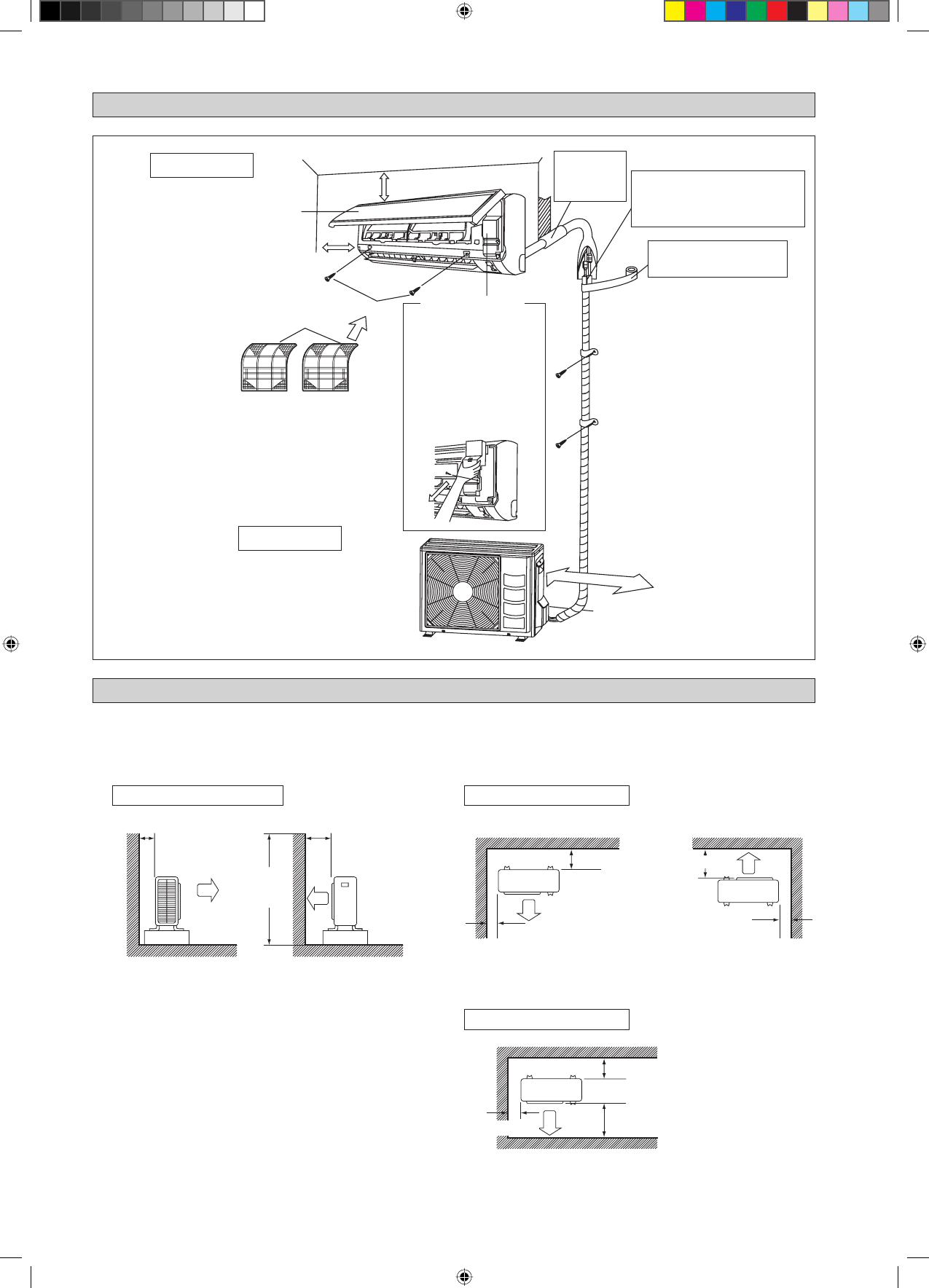

DIAGRAMMA PER L’INSTALLAZIONE

2-6

INSTALLAZIONE DELL’UNITÀ ESTERNA (ARXN25/35MV1B)

Unità Interna

Filtro aria

M4 x 12L

Pannello anteriore

30mm o più dal soffitto

Unità Esterna

50mm o più dalle pareti
(su entrambi i lati)

Stuccare lo
spazio del foro
del tubocon
stucco da legno.

Tagliare il tubo di isolamento termico a
una lunghezza appropriata e avvolgerlo
con nastro, accertandosi che non ci siano
buchi nella linea di taglio del tubo di
isolamento.

Avvolgere il tubo di isolamento
da cima a fondo con nastro di
finitura.

Sportellino di manutenzione

Apertura del coperchio di servizio

Il coperchio di servizio può essere
aperto/chiuso.

Metodo di apertura

1) Rimuovere le viti del coperchio

di servizio.

2) Estrarre il coperchio di accesso

per assistenza tecnica spostandolo
verso il basso e in diagonale, nella
direzione della freccia.

3) Tirare verso il basso.

ó

ó

500mm dalla parete

 Se c’è una parete o un altro ostacolo nel percorso dell’ingresso dell’aria dell’unità esterna o nell’uscita dell’aria di scarico,
seguire le linee guida per l’installazione sotto.
Per i moduli di installazione di cui sotto, l’altezza della parete sul lato di scarico dovrebbe essere pari o inferiore a
1200mm.

•

•

Due lati rivolti alla parete

Oltre 50

Un lato rivolto alla parete

Oltre 100

Oltre 50

Oltre 50

Vista superiore

Vista laterale

Oltre 100

Oltre 150

Oltre 150

Oltre 300

Oltre 50

Unità: mm

1200 o

di meno

Tre lati rivolti alla parete

Vista superiore
