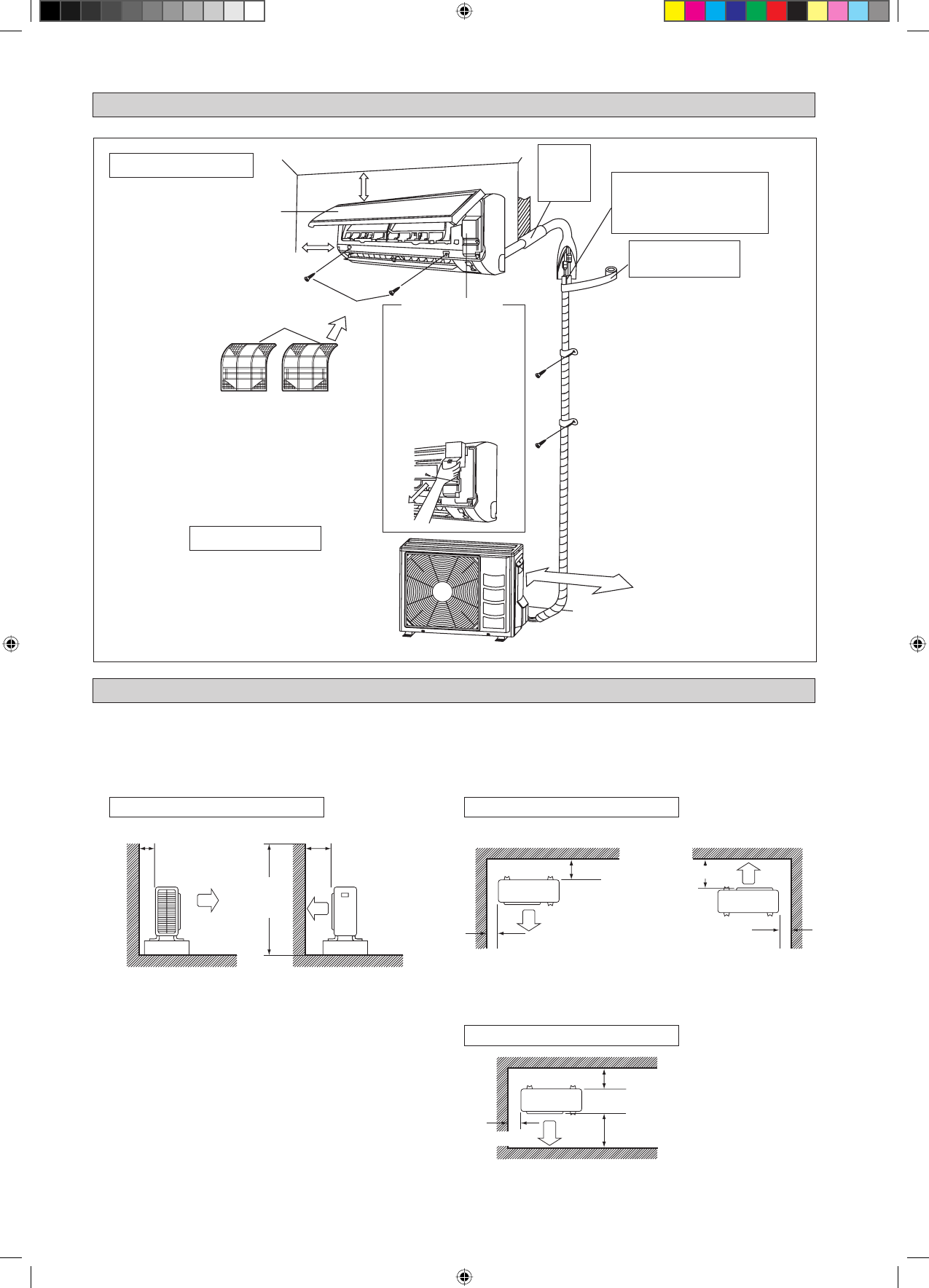

РИСУНОК УСТАНОВКИ

УСТАНОВКА НАРУЖНОГО БЛОКА (ARXN25/35MV1B)

Kомнатного блок

Воздушный Фильтр

M4 x 12L

Лицeвая панель

не менее 30мм от потолка

Наружный блок

не менее 50мм от стен
(с обеих сторон)

заделайте
зазор в месте
отверстия
для трубы
шпатлевкой.

Обрежьте трубу тепловой изоляции до
требуемой длины и обмотйте ее лентой, тледя
за отсутствием зазоров по линии обреза
трубы. обмотайте изоляционную трубу лентой
наружного покрытия снизу доверху.

Обмотайте изоляционную
трубу лентой наружного
покрытия снизу доверху.

Сервисная крышка

Открытие сервисной крышки

Сервисная крышка является
крышкой типа открытия/
закрытия.

Метод открытия

Открутите винты сервисной
крышки.
Вытяните сервисную
крышку вниз по диагонали в
направлении стрелки.
Потяните вниз.

•

•

1)

2)

3)

500мм от стены

 В месте, где стена или другое препятствие блокируют входящий или выходящий поток воздуха, необходимо соблюдать
инструкции по установке, представленные ниже.
Для любого примера установки, представленного ниже, высота стены на стороне нагнетания должна быть не более
1200мм.

•

•

Более 50

Одна сторона обращена к стене

Более 100

Более 50

Более 50

Вид сверху

Вид сбоку

Более

100

Более 150

Более 150

Более 300

Более 50

Блок: мм

1200

или

меньше

Вид сверху

Две стороны обращены к стене

Три стороны обращены к стене

7-6
