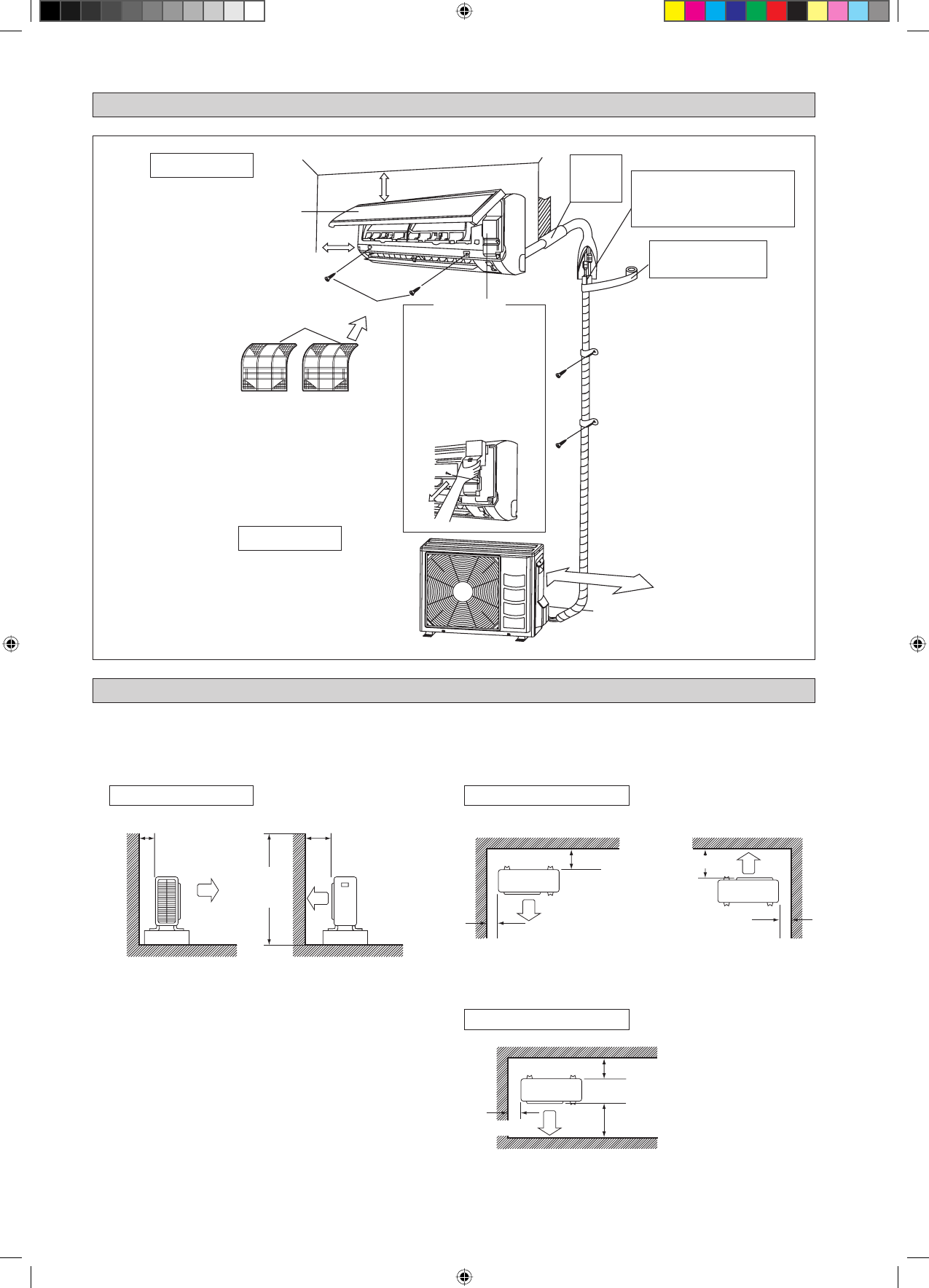

INSTALATIONSDIAGRAMM

3-6

INSTALLATION DES AUßENGERÄTES (ARXN25/35MV1B)

Innen-Gerät

Luftfilter

M4 x 12L

Frontpaneel

30mm oder mehr von der Decke

Außen-Gerät

50mm oder mehr von der Wand
(auf beiden Seiten)

Das
Bohrloch
Mit Kitt
Abdichten.

Wärmeisolierung auf eine angemessene
Länge schneiden und mit Band umwickeln.
Hierbei sicherstellen, daß am Schnitt der
Wärmeisolierung keinSpalt verbleibt.

Die Wärmeisolierung
von unten nach oben mit
Verkleidung Band umwickeln.

Wartungsdeckel

Öffnen des Wartungsdeckels

Der Wartungsdeckel ist vom
Typ offen/geschlossen.

Vorgehensweise zum Öffnen

1) Entfernen Sie die Schrauben

des Wartungsdeckels.

2) Ziehen Sie den

Wartungsdeckel in
Pfeilrichtung diagonal nach
unten heraus.

3) Nach unten ziehen.

500mm von der

Wand

Befolgen Sie nachfolgende Installationshinweise, um zu verhindern, dass eine Wand oder ein anderer Gegenstand den
Ein- oder Auslassstrom des Außengeräts behindert.
Für die unten gezeigten Installationskonfigurationen sollte die Wandhöhe auf der Auslassseite nicht höher als max. 1200mm
sein.

•

Wand an zwei Seiten

Über 50

Wand an einer Seite

Über 100

Über 50

Draufsicht

Seitenansicht

Über 100

Über 150

Über 300

Über 50
