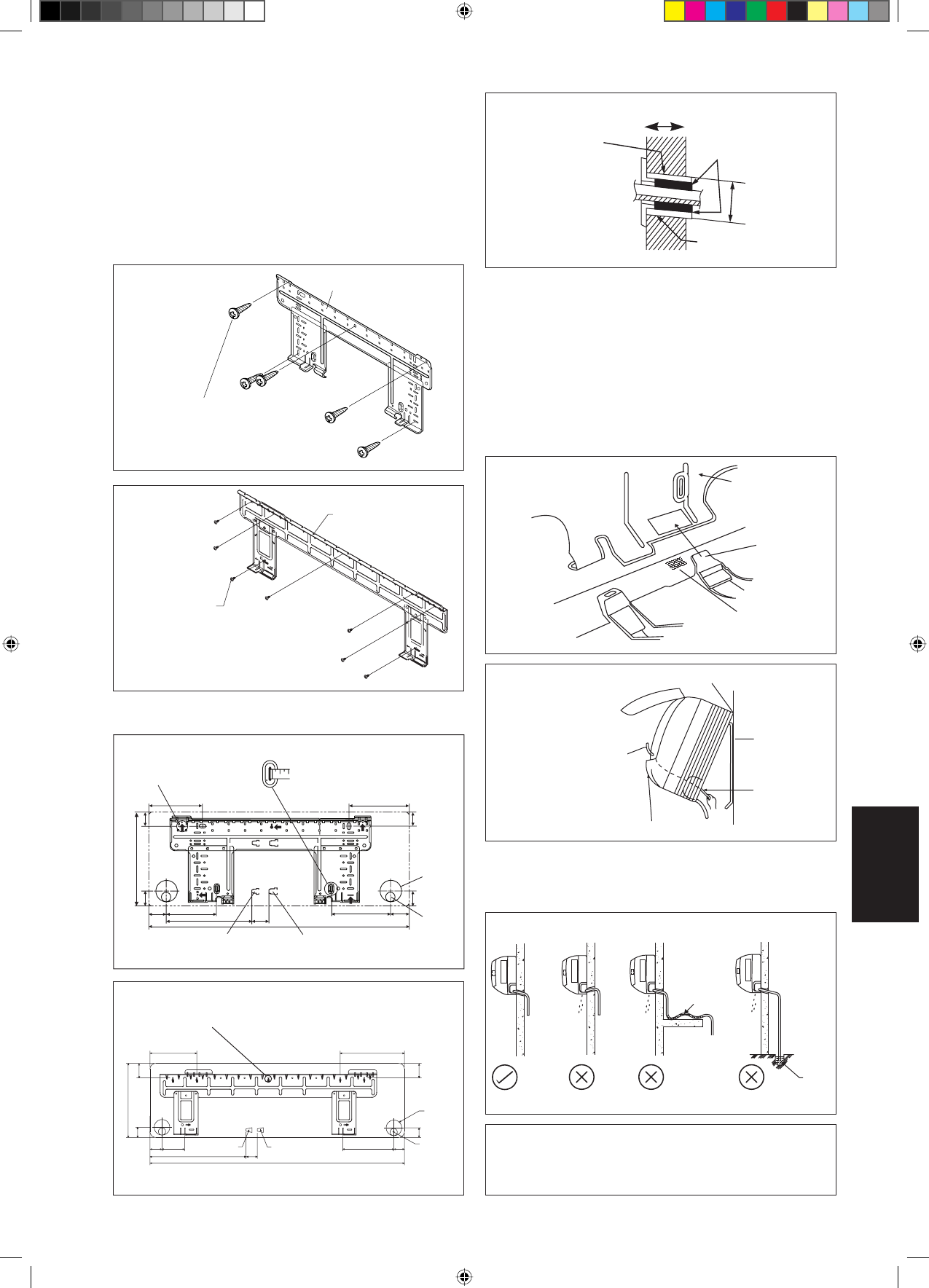

Отвод воды; Прицепите кулачковые захваты нижней рамы к установочной плате.; ОCTOPOЖHO - Daikin ATXN-MB - Инструкция по эксплуатации - Страница 119

Утечка

воды

Водоудержание

Погруженный
Конец в Воду

Дренаж

Правильно

Неправильно

Утечка

воды

Утечка

воды

Неправильно

Неправильно

Сборка монтажной пластины

Убедитесь, что стена достаточно крепкая, чтобы выдержать
вес блока. В противном случае необходимо укрепить стену
пластинами, балками или стойками.
Для выравнивания по горизонтали используйте уровень и
закрепите модель ATXN25/35MV1B 5 подходящими винтами, а
модель ATXN50/60MV1B 7 винтами.
Если задний трубопровод слишком длинны, чуть ниже на внешней
стене просверлите шарошечной дрелью отверстие диаметром
65мм (см. рисунок).

Трубопровод отвода воды

Дренажная труба внутреннего блока должна быть установлена с уклоном
вниз для обеспечения беспрепятственного отвода воды. Необходимо
избегать ситуации, которые могут вызвать утечку воды.

Отвод воды

Правила установки комнатного блока

Прицепите кулачковые захваты нижней рамы к установочной плате.

Правила снятия комнатного блока

Надавите на отмеченную область (в нижней части передней решетки)
для расцепления кулачков.

Установка блока на монтажной пластине

Зацепите внутренний блок за верхнюю часть монтажной пластины
(Зацепите два крюка, расположенные на задней верхней части
внутреннего блока, за верхний край монтажной пластины). Убедитесь,
что крюки надежно зафиксированы на монтажной пластине, перемещая
ее влево и вправо.

Рекомендуемая Разметка Крепления
Установочной Пластины И Размеры

Установочная плата

Kрепежный винт
установочной платы

ATXN50/60MV1B

Установочная плата

Kрепежный винт
установочной платы

ATXN25/35MV1B

190

173

61

31

0

61

Конец газовой трубы

Конец жидкостной трубы

48

45

580

1065

219

40

40

91

45

Сквозное
отверстие в
стене

 Ø

 65мм

Позиция
дренажного
шланга

Используйте мерную ленту.
Как показано, и расположите конец мерной
ленты в точке

Ñ

Конец газовой трубы

Конец жидкостной трубы

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Все размеры указаны в мм

ATXN50/60MV1B

ATXN25/35MV1B

Пpocвepлитe Коничecким Свepлoм

Внутренняя

Ø

 65

Встраиваемая в стену труба
(Местная поставка)

Kрышка дла отверстия в
стене (Местная поставка)

Встраиваемая в стену
труба (Местная поставка)

П р и   п р е д в а р и т е л ь н о м
снятии изоляции с проводов
межсоединений обматывайте
оголенные концы проводов
изоляционной лентой.

Здесь подвешивайте комиатный блок на крюки.

Установочная
плата

Провода
межсоединений

Направляющая дпя проводов

!

 ОCTOPOЖHO

 Не рекомендуется устанавливать как внутренний, так и
наружный блоки на высоте более 2000м над уровнем моря.

•

Все размеры указаны в мм

Наружная сторона

Уплотнение

«

Рекомендуемые позиции закрепления установочной платы
(всего 7 позиций)

«

Рекомендуемые позиции закрепления
установочной платы (всего 5 позиций)

Сквозное
отверстие в
стене

 Ø

 65мм

Позиция
дренажного
шланга

7-9

Ру

сс

кий

Установочная
плата

Ограничитель

Днищевый
шпангоут

Mетка
(задняясторона)

Передняя
решетка
