Fuite

d’eau

Rétention
de l’eau

Evacuation
d’eau de
condensation
plongé dans
l’eau

Drainage

Correct

Mauvais

Fuite

d’eau

Fuite

d’eau

Mauvais

Mauvais

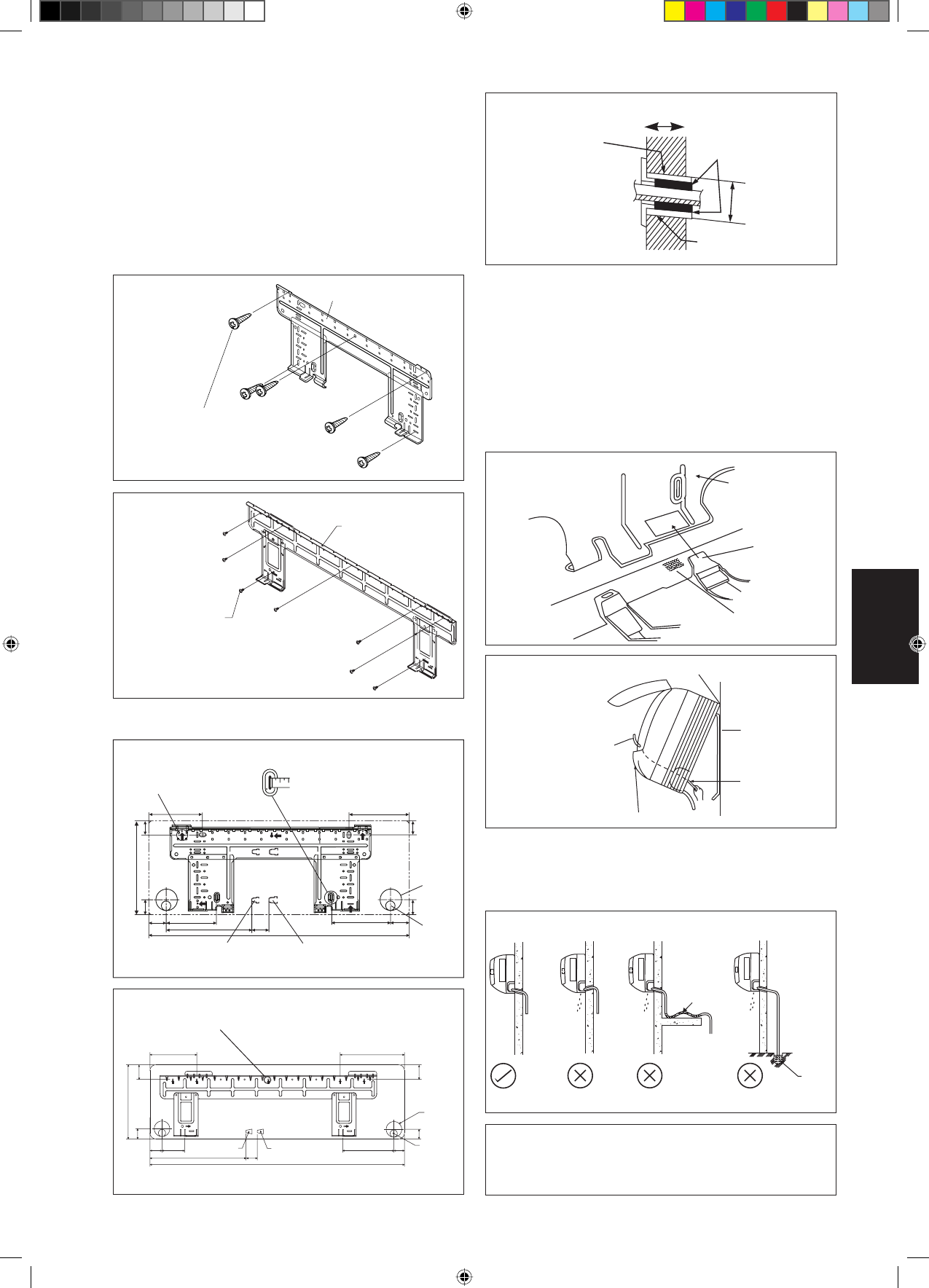

Montage De La Platine Support

S’assurrer que le mur de support soit suffisamment résistant, pour
supporter le poids de l’unité et éviter toutes vibrations. Selon la
composition du mur, utiliser des vis chevilles appropriées pour la
fixation de la platine support.
Utilisez l’indicateur de niveau pour le montage horizontal, et fixez-le
avec 5 vis adaptées pour ATXN25/35MV1B et 7 vis adaptées pour
ATXN50/60MV1B.
Dans le cas de sortie arrière des tuyauteries, percer le trou Ø 65mm
pour les canalisations à l’aide d’une scie cloche. Le trou aura une
légère pente vers l’unité extérieure (voir figure).

Évacuation Des Condensats

Le tube d’évacuation des condensats de l’unité devra être, dans la
mesure du possible, dirigé vers la sortie arriere des tuyauteries a
travers le mur de support. Evitez les situations susceptibles de causer
une fuite d’eau.

Drainage De L’eau

Comment Fixer L’unité Interne

Accrochez les griffes de la structure inférieure à la plaque de
montage.

Comment Démonter L’unité Interne

Soulevez la zone marquée d’un repère (au bas de la grille avant)
pour libérer les griffes.

Mise En Place De L’unite De La Platine Support

Positionner dans un premier temps l’unité intérieure sur la languette
d’accrochage supérieure de support. Pour vous assurer que les
crochets sont correctement installés sur la plaque d’installation,
essayez de les faire légèrement bouger de gauche à droite.

Point De Retenue Et Dimensions Recommandés Pour
La Platine De Montage

Plaque de montage

Vis de fixation de la
plaque de montage

ATXN50/60MV1B

Plaque de montage

Vis de fixation de la
plaque de montage

ATXN25/35MV1B

Trou percé
dans le mur
à Ø 65mm

190

173

61

310

61

Position
du tuyau
d’évacuation

Extrémité du tuyau de gaz

Extrémité du tuyau de liquide

48

45

580

1065

219

40

40

91

45

Trou percé
dans le mur à
Ø 65mm

Position
du tuyau
d’évacuation

Utilisez un mètre à ruban comme indiqué.
Placez l’extrémité du mètre à ruban sur

Ñ

Extrémité du tuyau de gaz

Extrémité du tuyau de liquide

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Toutes les dimensions sont données en mm

ATXN50/60MV1B

ATXN25/35MV1B

Trou Avec Perceuse En Cône

Intérieur

Ø 65

Tube noyé dans le mur
(À se procurer sur place)

Couvercle de trou de mur
(À se procurer sur place)

Tube noyé dans le mur
(À se procurer sur place)

Quand vous dénudez en avance
l e s   f i l s   d ’ i n t e r c o n n e x i o n ,
recouvrez les extrémités des
fils avec du ruban isolant.

Accrochez les crochets de l’appareil intérieur ici.

Plaque de montage

Fils
d’interconnexion

Guide de fil

!

 AVERTISSEMENT

 N’installez pas l’unité, intérieure comme
extérieure, à une altitude supérieure à 2000m.

•

Toutes les dimensions sont données en mm

Extérieur

Calfatage

«

Points de fixation de la plaque de montage recommandés
(7 points en tout)

«

Points de fixation de la plaque de montage
recommandés (5 points en tout)

5-9

Français

Plaque de montage

Attache

Châssis inférieur

Repère (à l’arrière)

Grille frontale
