3-10

Modell

ATXN25MV1B

ATXN35MV1B

ATXN50MV1B

ATXN60MV1B

Min. zulässige Länge (L), m

3

3

Maximal zulässige Länge (L), m

20

30

Maximal zulässige Höhe (E), m

10

10

Gasrohr, mm/(zoll)

9,52 (3/8")

12,70 (1/2")

15,88 (5/8")

Flüssigkeitsrohr, mm/(zoll)

6,35 (1/4")

6,35 (1/4")

L

E

Innen

ATXN25MV1B

ATXN35MV1B

ATXN50MV1B

ATXN60MV1B

Außen

ARXN25MV1B

ARXN35MV1B

ARXN50MV1B

ARXN60MV1B

Zusätzliche Befüllung [g/m]

20

20

20

20

Zusätzliches Auffüllen von Kühlmittel [g] pro zusätzlicher 1m Länge wie in der Tabelle angegeben.

*

Achten Sie darauf, die angemessene Menge zusätzliches Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die Leistung
verringert sein.

Anmerkung:

Für Außenmontage-Geräte wird werkseitig eine Kältemittel charge hinsichtlich einer Rohrleitungslänge von
7,5m vorgenommen.

Außen-Gerät

Innen-gerät

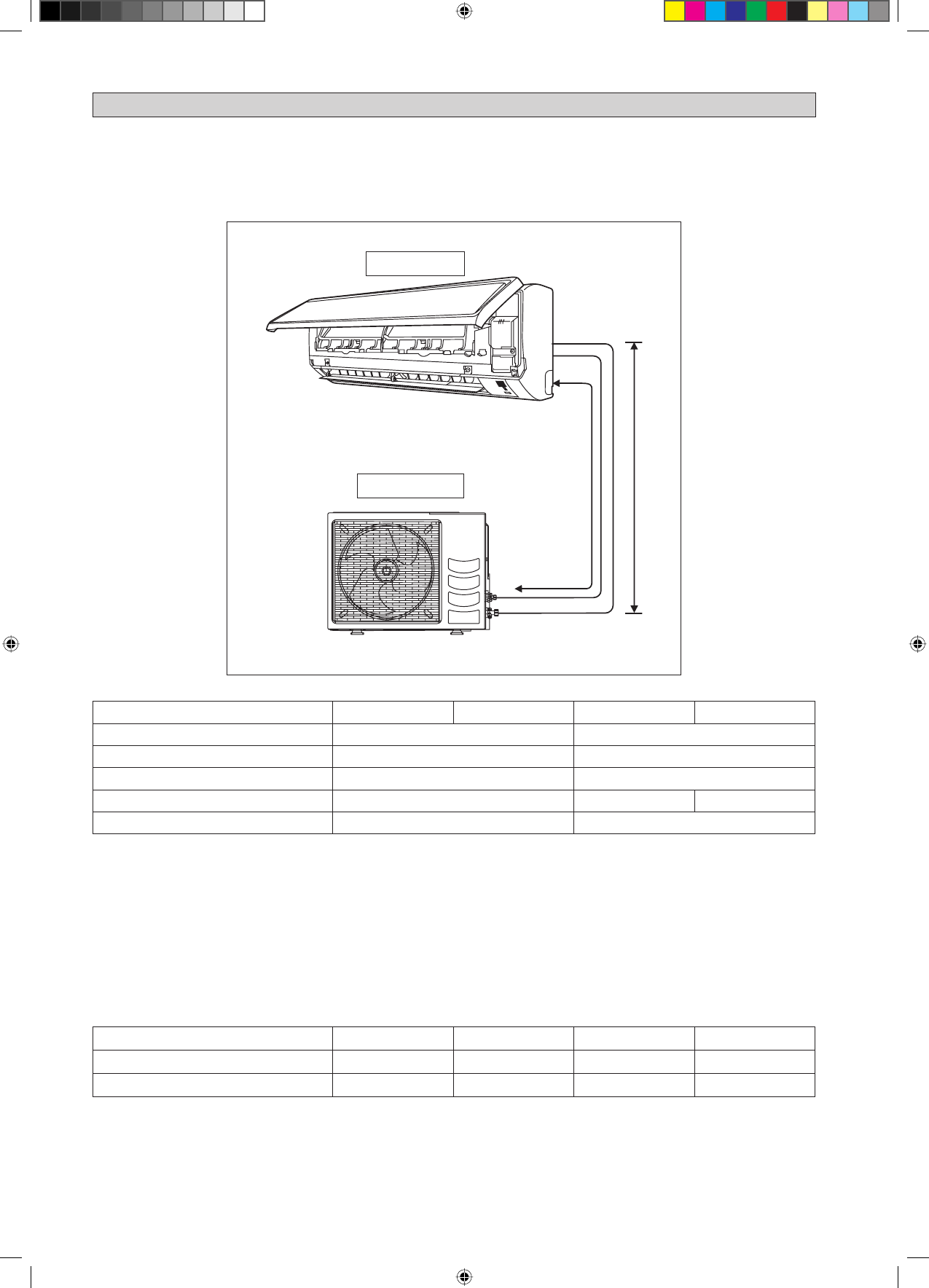

Erlaubte Leitungslänge

Bei zu langer Rohrleitung führt dies zu mangelnder Kapazität und Zuverlässigkeit des Gerätes. Je mehr Krümmer installiert
werden, desto langsamer wird der Kühlmittelfluss, was wiederum die Kühlleistung verringert. Dies kann den Kompressor
beschädigen. Immer den kürzesten Leitungsweg unter Beachtung nachstehender Empfehlungen wählen:

KÜHLMITTELLEITUNG

Zusätzliche Befüllung

Das Außenmontage-Gerät ist bereits werkseitig mit Kältemittel befüllt. Wenn die Rohrlänge ist weniger als 7,5m, dann
zusätzliche Gebühr nach dem Absaugen ist nicht erforderlich. Falls die Rohrleitung länger als 7,5m misst, muss zusätzliches
Kühlmittel gemäß den Angaben in der Tabelle aufgefüllt werden.

Beispiel:

ATXN25MV1B & ARXN25MV1B mit 12m Rohrleitung, zusätzliche Rohrlänge ist 4,5m. Somit,
Zusätzliche Befüllung = 4,5[m] x 20[g/m]
 =

90,0[g]
